MTP Elite Dişi-LC/UPC Base-8 | Multi Mode G651.OM3 | 3.0/1.8mm
Marka: SAMM / Üretim Yeri: TÜRKİYE

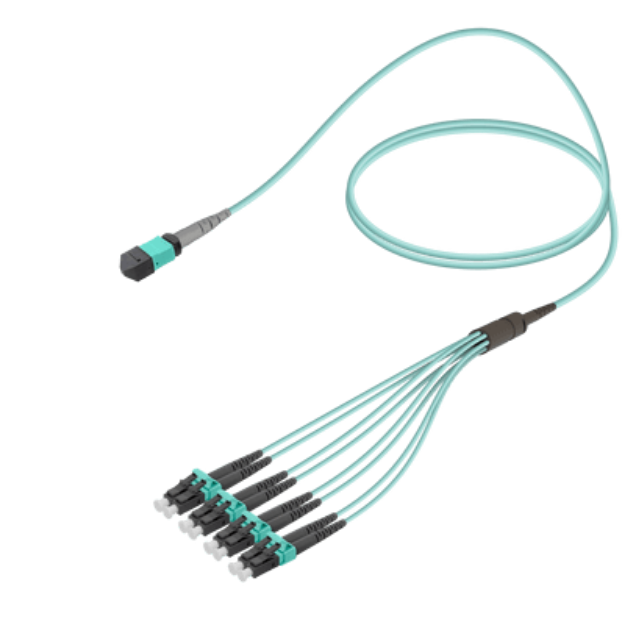

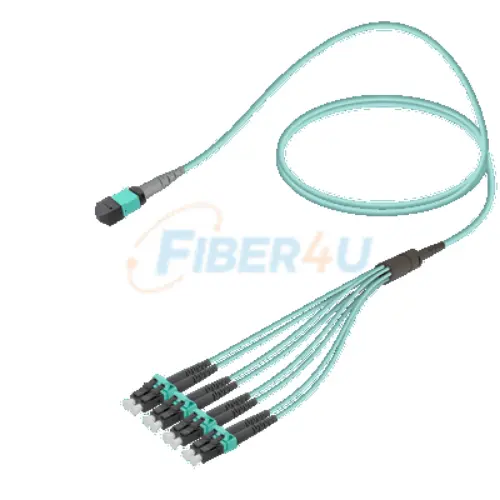

Dişi MTP to 8-LC Fanout yapıları toplam 9 adet konnektörden oluşur. Multi Mode kablo G651.OM3 fiberlerden oluşur. OM3 fiberler 50 µm core ve 125 µm cladding çapına sahiptir.
MTP konektör, daha iyi mekanik ve optik performans için tasarlanmış yüksek performanslı bir MPO (Multifiber Push On) konnektördür. MTP konnektörler 8, 12 veya 24 fiberi tek bir konnektörde sonlandırabilir. Özellikle veri merkezlerinde büyük bir yer avantajı sağlar.
MTP Erkek konnektörde iki adet pin bulunurken; MTP Dişi konnektörde karşılık olarak iki adet pin yuvası bulunur. LC Konnektör (Lucent Connector), 1.25mm çaplı ferul yapısına sahiptir, SC konnektörün tam yarısı kadar taban alanına sahiptir; UPC ise konnektörün içindeki seramik ferül yapısının ekstra parlatılmış düz bir yapıya sahip olduğunu ifade eder (Ultra Physical Contact).
MTP/LC Fanout'u oluşturan ana kablo 8 fiberli olup 3.0 mm çapa sahiptir. Bir ucunda 'divider' denilen yapı bulunur ve fiberleri 8 farklı tüpe ayırır. Tüplerin çapı 1.8mm'dir.
Ürün Özellikleri
- Düşük Insertion Loss ve yüksek verimlilik
- ANSI / TIA-568-C.3 standardına uygun
- IEEE 802.3ba ile uyumlu
- ANSI / TIA-942 veri merkezi standartlarına uygun
- 3D interferometre ile %100 garanti
- %100 fabrika testi
Uygulama Alanları
- QSFP+ to QSFP+ bağlantıları
- QSFP to QSFP bağlantıları
- 40GE to 40GE bağlantıları
- PSM4 to PSM4 bağlantıları
- 4x25G to 4x25G bağlantıları
- 400G to 400G bağlantıları
Transceiver Uyum Tablosu
| TRANSCEIVER | MODEL | FORM FACTOR | CONNECTOR | FIBER COUNT | FIBER TYPE |
|---|
| 100G | CFP/CFP2/CPAK | SR10 / XSR10 | 24F MTP (MPO) | 20 | OM3/OM4 |
| 100G | SR4 | CPAK | 12F MTP (MPO) | 12 | OM3/OM4 |
| 100G | SR4 / XSR4 | QSFP28 | 12F MTP (MPO) | 8 | OM3/OM4 |
| 100G | PSM4 | QSFP28 | 12F MTP (MPO) | 8 | OS2 |
| 100G | CWDM4 | QSFP28 | LC | 2 | OS2 |
| 100G | LRL4 | CFP2/CPAK/QSFP28 | LC | 2 | OS2 |
| 100G | SWDM4 | QSFP28 | LC | 2 | OM3/OM4 |
| 100G | SR-BD | QSFP28 | LC | 2 | OM3/OM4 |
| 40G | SR4 | QSFP+ | 12F MTP (MPO) | 8 | OM3/OM4 |
| 40G | 40G-C/X/ESR4 | QSFP+ | 12F MTP (MPO) | 8 | OM3/OM4 |
| 40G | BIDI | QSFP+ | LC | 2 | OM3/OM4 |
| 40G | LX4 | QSFP+ | LC | 2 | OM3/OM4 |
| 40G | UNIV | QSFP+ | LC | 2 | OM3/OM4, OS2 |
| 40G | LR4 / LRL4 / IR4 | QSFP+ | LC | 2 | OS2 |
| 40G | SWDM4 | QSFP+ | LC | 2 | OM3/OM4 |
| 40G | PLRL4 / PLR4 | QSFP+ | 12F MTP (MPO) | 8 | OS2 |
| 4x10G | IR / LR | QSFP+ | 12F MTP (MPO) | 8 | OS2 |
| 10x10G | LR | CPAK | 24F MTP (MPO) | 20 | OS2 |
| 25G | SR | SFP28 | LC | 2 | OM3/OM4 |
| 25G | LR | SFP28 | LC | 2 | OM3/OM4 |
| 10G | SR | SFP+ | LC | 2 | OM3/OM4 |
| 10G | LR | SFP+ | LC | 2 | OM3/OM4 |
| 1G | SX | SFP | LC | 2 | OM3/OM4 |
| 1G | LX | SFP | LC | 2 | OS2 |
Teknik Özellikler
| Özellik | Değer |
|---|
| Yansıma Kaybı (IEC 61300-3-4) | Ortalama: 0.10 dB, Maksimum: 0.35 dB |
| Geri Dönüş Kaybı (IEC 61300-3-6) | ≥ 60 dB |
| Dayanıklılık | >100 eşleşme çevrimi |
| Yanmazlık | UL94 V-0 |
| Çalışma Sıcaklığı | -10°C ila +70°C |
| Kablo Çapı | 3.0 mm |
| MTP Konnektör Uyumu | IEC 61754-7, TIA 604-5, RoHS |
Neden Fiber4u?
Fiber4u, yüksek kaliteli MTP/MPO patch cord çözümlerini stoktan ya da özel üretim olarak sunar. Tüm ürünlerimiz %100 fabrika testinden geçirilmiş ve kalite güvencesiyle sizlere ulaştırılmaktadır.
Bu ürün, özellikle veri merkezlerinde yerden tasarruf sağlayan ve yüksek performans gerektiren bağlantılar için idealdir. Hemen stoktan temin edebilir veya projenize özel üretim yaptırabilirsiniz.
Özel proje fiyatları ve detaylı bilgi için telefonla arayın veya WhatsApp’tan bize ulaşın.
