24 port RJ 45 UTP CAT 6E 19’’ Patch Panel

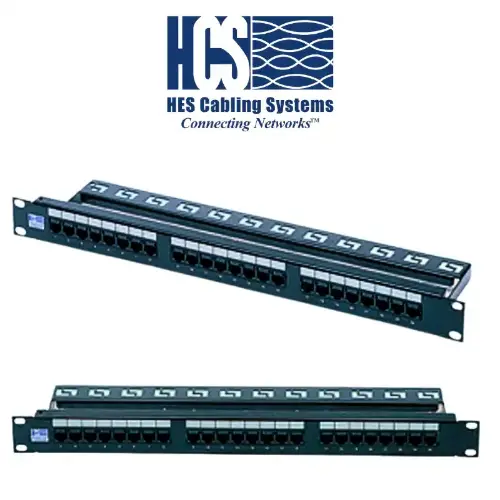

HCS DataLink 250E UTP 24 Port RJ-45 CAT 6E 19’’ 1U 110 IDC Universal Patch Panel

Datasheet için Tıklayınız

HCS DataLink 250E UTP 24 Port RJ-45 Patch Panel, yapısal kablolama sistemlerinde Gigabit Ethernet (1000BASE-TX) de dahil olmak üzere yüksek hızlı veri aktarım ağları için özel olarak dizayn edilmiştir. Uluslararası ANSI/TIA/568-C.2 ve ISO/IEC-11801 standartlarının Kategori 6 komponent düzeyindeki gereksinimlerinin çok üzerinde bir performans sunar. Ürünün sergilediği bu olağanüstü performans, bağımsız test laboratuvarı ETL tarafından test edilmiş ve onaylanmıştır. Yüksek kaliteli galvanizli çelik gövdesi sayesinde dışarı sızan ışımayı minimize eder, gürültü bağışıklığını maksimuma çıkararak kusursuz bir Elektro Manyetik Uyumluluk (EMC) sağlar. Evrensel (Universal) pin-per renk kodlamasına sahip arka bağlantı blokları, 110 IDC yapısında olup kurulum kolaylığı sağlar. Benzersiz Century™ Ömür Boyu Garanti ve DoubleSafe™ Kalite Güvence Programı ile desteklenen bu ürün, IT odaları ve kabinetlerde güvenilir bağlantının adresidir.

Ürünümüz 24 Port Universal 110 IDC (P6E-02403-1U) olarak satılmaktadır. (Projenizin ihtiyacına göre serideki T568A, T568B renk kodlu veya 48 portlu diğer alternatif modeller açıklamada listelenmiştir.)

Teknik Yapı

• Konnektör / Port Sayısı: 24 Port RJ-45 UTP (3 portlu modüler PCB birimleri ile imal edilmiştir)
• Blok Tipi / Sonlandırma: 110 IDC (Gaz sıkıştırmalı bağlantı yapısı)
• Renk Kodlaması Uyumluluğu: UNI (Universal - Hem T568A hem de T568B pin-per renk şemalarını destekler)
• Kablo İletken Kesitleri: 22 - 26 AWG arası, katı (solid) veya esnek (7 telli - stranded) iletkenli kablolar ile tam uyumluluk.
• Metal Çerçeve: Galvanizli Çelik gövde üzerine siyah elektrostatik toz boya veya plastik ön yüz.
• Plastik Bileşenler: Konnektör modül tutucusu ve Jack & IDC yuva malzemesi alev geciktirmeli UL 94 V-0 dereceli plastik.
• Jack Yuvası Metal Tırnak Kaplaması: 2.54μm (100μ-Inch) Nikel üzeri 1.27μm (50μ-inç) altın kaplama ile maksimum veri iletimi ve paslanmazlık.

Uygulama Alanları & Desteklenen Protokoller

HCS DataLink 250E Patch Paneller, IT odalarında kabinet içi yatay kablolama sonlandırmalarında veya açık ofis uygulamalarında "consolidation point" (ara bağlantı terminali) olarak kullanılabilir. Aşağıdaki protokoller de dahil tüm gelişmiş LAN uygulamalarını destekler:

• 1000BASE-T Gigabit Ethernet & 1000BASE-TX Bağlantıları
• 100BASE-TX Fast Ethernet, 100BASE-T2, 100BASE-T4 ve 100BASE-T
• ATM 155, ATM 52, ATM 25 ve TP-PMD
• Token Ring 4 Mbps, 16 Mbps ve 100 Mbps
• Broadband ve Baseband Video
• ISDN Basic ve Primary Access
• 1BASE-5 Starlan ve ISALAN
• ITU V.21 ve X.11

Mekanik ve Çevresel Özellikler

• Plug Tutma Kuvveti: Minimum 14 Kgf (140N)
• Plug Jack Temas Kuvveti: Minimum 100 gram (HCS onaylı orijinal plug'lar kullanıldığında)
• IDC Sonlandırılabilme Sayısı: Minimum 200 kez çakım ömrü.
• Plug Tak-Çıkar Yapılabilme Miktarı: Minimum 750 kez port ömrü.
• Depolama Sıcaklığı: -40°C ~ +70°C
• Çalışma Sıcaklığı: -20°C ~ +60°C (%0-90 RH yoğunlaşmayan bağıl nem)
• Yangın / Çevre Standartları: UL94 V-0 yangın korumalı gövde yapısı ve LS0H (Sıfır Halojen) uygulamalara tam uyumluluk.

Performans ve İletim Değerleri (1-250 MHz)

• Sinyal İletim Süresi: Maksimum 2.5 nS @ 1-250 MHz
• Perler Arası Sinyal Gecikmesi: Maksimum 1.25 nS @ 1-250 MHz
• Elektriksel Sınırlar: Akım maks 1.5 A, Voltaj maks 72 Vdc, Kontak direnci maks 20 mOhm, Giriş/Çıkış direnci maks 200 mOhm, DC Direnci maks 0.1 Ohm (@20°C).
• Dielektrik Kuvvet & İzolasyon: 1 dakika boyunca 1000 Volt rms / Min. 500 MegaOhm @ 500 Vdc izolasyon direnci.
• Örnek Frekans Değerleri (Frekans MHz | Maks Zayıflama dB/100m | Min NEXT dB | Min RL dB):
  • 1.00 MHz | 0.02 dB | 85.0 dB | 53.0 dB
  • 10.00 MHz | 0.03 dB | 77.0 dB | 57.0 dB
  • 100.00 MHz | 0.06 dB | 60.0 dB | 34.0 dB
  • 250.00 MHz | 0.08 dB | 52.0 dB | 20.0 dB

Fiziksel Özellikler (P6E-02403-1U - 24 Port Odaklı Ürün)

• HCS Ürün Kodu: P6E-02403-1U
• Yükseklik / Kabin Alanı: 1U Standart Yükseklik
• Boyutlar (mm): 44.5 x 483 mm
• Boyutlar (İnç): 1.75 x 19 inç (Standart 19" Rack Kabinetler ile Uyumlu)
• Paket İçeriği: 1 adet panel/kutu. Paketleme içeriğine kablo sonlandırma ve etiketlemeyi hızlandıracak tüm aksesuarlar (etiketler, renkli ikonlar, organizerler, kablo bağları, vida-somun takımı) dahildir.

Kurulum, İşaretleme ve Avantajlar

• Zengin Aksesuar Seti: Kutu içeriğindeki arka kablo düzenleyici (organizer), kablo bağları ve renkli ikonlar sayesinde kısa sürede, hatasız ve düzenli bir işçilik sunulur.
• Çift Dilli Enstalasyon Manueli: Detaylı İngilizce ve Türkçe kurulum kılavuzu sayesinde enstalasyon hataları minimize edilir, işletme ve montaj masrafları en alt düzeye indirilir.
• DoubleSafe™ Güvencesi: Çift aşamalı kalite kontrol süreçleri sayesinde fabrikasyon hataları elenerek sahadaki ürün iade oranları minimuma indirgenir.

Tüm Seri Ürün Seçim Tablosu

Projenizde farklı bir renk kodlaması veya 48 port (2U) kapasite ihtiyacı varsa, HCS DataLink 250E ürün ailesinin tam listesi aşağıdaki gibidir:

Standartlar ve Onaylar

• ANSI/TIA/568-C.2 (Kategori 6 Komponent Seviyesi)
• ISO/IEC-11801 (2. Versiyon)
• EN-55022, Class B (Avrupa)
• FCC Part 15, Subpart J, Class A (ABD)
• UL94 V-0 Dereceli Alev Geciktirmeli Plastik Onayı
