50 port RJ-45 UTP CAT 3 19’’ Patch Panel

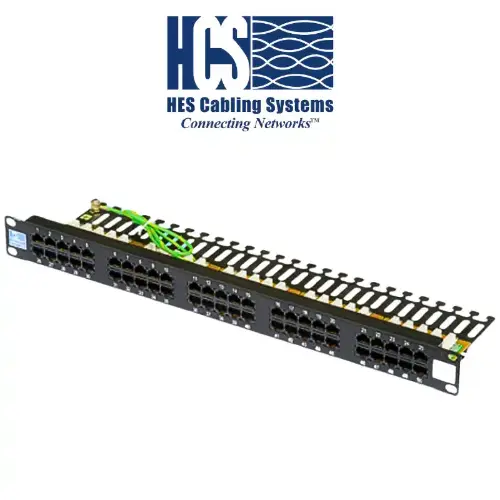

HCS DataLink 16 UTP 50 Port RJ-45 CAT 3 19’’ 1U LSA-Plus Patch Panel

Datasheet için Tıklayınız

HCS DataLink 16 UTP 50 Port RJ-45 Patch Panel, yoğun port ihtiyacı olan sistemlerde sadece 1U yükseklikte maksimum verimlilik sunmak üzere tasarlanmıştır. Yüksek performanslı ses ve DSL veri aktarım sistemleri için uluslararası ANSI/TIA/568-C.2 standardının gereksinimlerinin çok üzerinde bir çalışma kararlılığı sergiler. Özellikle tüm DSL modem, ISDN ve ses uygulamalarının sorunsuz desteklenmesi için Kategori 3 standartlarının ötesinde imal edilmiştir. Sağlam mekanik yapısı ve alev geciktirmeli UL 94 V-0 plastik bileşenleri ile yangın güvenliğini en üst düzeye çıkarır. Arka paneldeki LSA-Plus bağlantı blokları sayesinde en kolay ve uzun ömürlü sonlandırmaya imkan tanır. Benzersiz DoubleSafe™ Kalite Güvence Programı ve kalıcı HCS logosu güvencesiyle korunan bu patch panel, yüksek yoğunluklu telekomünikasyon ve yapısal kablolama projelerinin vazgeçilmezidir.

Ürünümüz 50 Port LSA-Plus (P03-05003-1U) olarak satılmaktadır. (Projenizin ihtiyacına göre serideki diğer alternatif 25 port ve 110 IDC bloklu modeller açıklamada listelenmiştir.)

Teknik Yapı

• Konnektör / Port Sayısı: 50 Port RJ-45 UTP (Yüksek yoğunluklu 1U tasarım)
• Blok Tipi / Sonlandırma: LSA-Plus (Gaz sıkıştırmalı IDC yapısı)
• Port Başına Per Sayısı: 2 Per (6-3 ve 4-5 per kombinasyonlarının sonlandırılmasına uygun)
• Kablo İletken Kesitleri: 22 - 26 AWG arası, katı (solid) veya esnek (7 telli - stranded) iletkenli kablolar ile tam uyumluluk.
• Metal Çerçeve: Galvanizli Çelik, siyah elektrostatik toz boya veya plastik ön yüz kaplaması.
• Plastik Bileşenler: Konnektör modül tutucusu ve Jack & IDC yuva malzemesi alev geciktirmeli UL 94 V-0 dereceli plastik.
• Jack Yuvası Metal Tırnak Kaplaması: 2.54μm (100μ-Inch) Nikel üzeri 1.27μm (50μ-inç) altın kaplama ile maksimum iletkenlik ve korozyon direnci.

Uygulama Alanları & Desteklenen Protokoller

HCS DataLink 16 Patch Paneller, Kategori 3 gereksinimlerini aşan yapısıyla ilgili tüm ses ve DSL uygulamalarını aşağıdaki protokoller de dahil olmak üzere tamamen desteklemektedir:

• DSL Modem ve Analog/Dijital Telefon Santral Hatları (Yüksek hat yoğunluğu için ideal)
• ISDN Basic ve Primary Access bağlantıları
• 10BASE-T Ethernet bağlantıları
• Token Ring 4 Mbps
• 1BASE-5 Starlan ve ISALAN
• ITU V.21 ve X.11

Mekanik ve Çevresel Özellikler

• Plug Tutma Kuvveti: Minimum 14 Kgf (140N)
• Plug Jack Temas Kuvveti: Minimum 100 gram (HCS onaylı plug'lar kullanılması halinde)
• IDC Sonlandırılabilme Sayısı: Minimum 200 kez (Hatalı çakımlarda güvenle yeniden kullanım sağlar)
• Plug Tak-Çıkar Yapılabilme Miktarı: Minimum 750 kez
• Depolama Sıcaklığı: -40°C ~ +70°C
• Çarak Sıcaklığı: -20°C ~ +60°C (0-90% RH yoğunlaşmayan nem ortamı)
• Yangın / Güvenlik Standartları: UL94 V-0 sınıfı alev yürütmez plastik malzeme, EN-55022 Class B (Avrupa) ve FCC Part 15 Subpart J Class A (ABD) EMC standartları.

Performans ve İletim Değerleri (1-16 MHz)

• Sinyal İletim Süresi: Maksimum 2.5 nS @ 1-16 MHz
• Perler Arası Sinyal Gecikmesi: Maksimum 1.25 nS @ 1-16 MHz
• Elektriksel Sınırlar: Akım maks 1.5 A, Voltaj 230 Vrms, Kontak direnci maks 20 mOhm, Giriş/Çıkış direnci maks 200 mOhm, DC Direnci maks 0.2 Ohm.
• Dielektrik Kuvvet & İzolasyon: 1 dakika boyunca 1000 Volt rms / Min. 10 MegaOhm @ 500 Vdc izolasyon direnci.
• Örnek Frekans Değerleri (Frekans MHz | Maks Zayıflama dB/100m | Min NEXT dB):
  • 1.0 MHz | 0.1 dB | 58.0 dB
  • 4.0 MHz | 0.2 dB | 46.0 dB
  • 10.0 MHz | 0.3 dB | 38.0 dB
  • 16.0 MHz | 0.4 dB | 33.9 dB

Fiziksel Özellikler (P03-05003-1U - 50 Port Odaklı Ürün)

• HCS Ürün Kodu: P03-05003-1U
• Yükseklik / Alan: 1U (Dar kabin alanlarında 50 port sağlayacak şekilde 10 portlu modüler PCB ünitelerle imal edilmiştir)
• Boyutlar (mm): 44.5 x 483 mm
• Boyutlar (İnç): 1.75 x 19 inç (Standart 19" Kabinet Uyumlu)
• Paketleme: 1 adet / kutu ambalaj formatı.

Kurulum, İşaretleme ve İzlenebilirlik

• Detaylı Kurulum Kılavuzu: Paket içeriğinde yer alan detaylı İngilizce ve Türkçe enstalasyon manueli sayesinde kurulum hataları en aza indirgenir, işçilik masrafları minimize edilir.
• Kalıcı HCS Logosu: Ürünün ön yüzünde kalıcı olarak yer alan HCS Logosu ve DataLink 16 markası, ürünün geriye dönük izlenebilirliğini ve ömür boyu yüksek performans taahhüdünü garanti eder.
• DoubleSafe™ Programı: Üretim aşamasında uygulanan çift kademeli kalite kontrol testi sayesinde sahadaki ürün iade oranını sıfıra yakın seviyede tutar.

Tüm Seri Ürün Seçim Tablosu

Projenizde alternatif port kapasitesi veya arka bağlantı bloğu (IDC) gerekirse, HCS DataLink 16 ürün ailesinin tam listesi aşağıdaki gibidir:

Standartlar ve Onaylar

• ANSI/TIA/EIA-568-C.2
• EN-55022, Class B (Avrupa)
• FCC Part 15, Subpart J, Class A (ABD)
• UL94 V-0 Dereceli Yangın Güvenlik Onayı

Fiber4u olarak, yüksek performanslı iç mekan zayıf akım ve telekomünikasyon çözümlerimizle profesyonel destek sunuyoruz. Projelerinize özel fiyat ve teknik destek için bizimle iletişime geçebilirsiniz.

FİBER4U BİLİŞİM – TELEKOMÜNİKASYON VE YAPISAL KABLOLAMADA GÜVENLİ ÇÖZÜMLER
