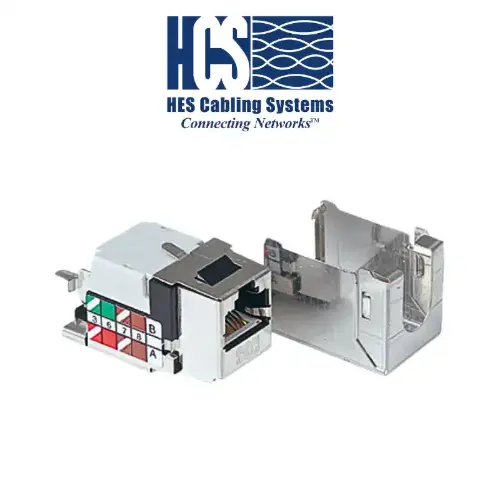

HCS DataLink 500A 8P8C FTP Kategori 6A Evrensel Keystone Jack (J6A-00823)

Datasheet için Tıklayınız

HCS DataLink 500A 8P8C FTP Kategori 6A Evrensel Keystone Jack (J6A-00823), 10 Gigabit Ethernet (10GBASE-T) hızlarını destekleyen, zorlu elektromanyetik ortamlarda dahi üstün koruma sağlayan ekranlı modüler bir bağlantı birimidir. IEC 60603-7-51 (500 MHz konnektörler) standardına tam uyumlu olan bu jack, yapısal kablolama sistemlerinde kabinet ile kullanıcı terminalleri arasındaki omurga hatlarını sorunsuz destekler. Modüler yapısı; duvar prizleri, sıva üstü kutular ve patch panellerle hızlı entegrasyon imkanı sunar. IDC blokları ile RJ-45 yuvası birbirine dik (90°) konumlandırılmış olup, arka bloklar yüksek tutuculuk sunan 110 IDC yapısındadır. UNI (Universal) tasarımı, tek bir etiketleme üzerinde hem T568A hem de T568B renk şemalarını destekleyerek saha kurulumlarında maksimum esneklik sağlar. Kontak noktalarında kullanılan 2.54μm (100μ-Inch) nikel üzeri 1.27μm (50μ-inç) saf altın kaplama, sinyal iletiminde oksidasyona karşı tam koruma ve uzun ömürlü kararlı performans sağlar. ANSI/TIA/568-C.2 ve IEC 60603-7-51 standartlarının gereksinimlerini komponent düzeyinde fazlasıyla karşılayan bu ürün, Alien Crosstalk (yabancı diyafoni) etkilerine karşı geliştirilmiş özel koruması ile dikkat çeker. HCS Century™ Ömür Boyu Garanti ve DoubleSafe™ Kalite Güvence Programı koruması altındadır.

İncelediğiniz ürün J6A-00823 ürün koduyla, 90° bağlantı açılı, 110 IDC arka bloğa sahip Evrensel (UNI) renk kodlu Kategori 6A FTP Keystone Jack olarak satılmaktadır.

Teknik Yapı

• Konnektör Formu: 8 Pozisyon - 8 Kontaklı (8P8C) metal zırh korumalı FTP keystone modül mimarisi.
• IDC Bağlantı Açısı: IDC blokları ile RJ-45 ön yuvası birbirine dik (90°) konumlandırılmıştır.
• Arka Bağlantı Blokları: Standart yay mekanizmalı, yüksek tutuculuk sunan 110 IDC tipi yapı.
• Renk Kodlama Uyumluluğu: T568A, T568B veya Üniversal (UNI) pin/per eşleşmesini tam destekler.
• Uyumlu Kablo / İletken Kesitleri: 22 AWG ile 26 AWG aralığındaki hem Katı (Solid) hem de Esnek (Stranded) iletkenli kablolarla tam uyumluluk.
• Yuva (Gövde) Malzemesi: UL 94 V-0 sınıfı alev geciktirmeli yüksek mukavemetli plastik bileşen.
• Jack Kontak Yay Malzemesi: Yüksek yoğunlukta fosfor bronz veya berilyum-bakır alaşım.
• Jack Kontak Kaplaması: 2.54μm (100μ-Inch) Nikel üzeri 1.27μm (50μ-inç) saf altın kaplama.
• IDC Kontak Kaplaması: Minimum 5μm kalınlığında Kalay/kurşun kompozit kaplama.

Uygulama Alanları

HCS DataLink 500A Kategori 6A FTP jacklar, 500 MHz bandına kadar yüksek hız ve elektromanyetik koruma gerektiren tüm ağ uygulamalarını destekler:

• 10GBASE-T 10 Gigabit Ethernet (IEEE 802.3an) ve 1000BASE-T Gigabit Ethernet omurga sistemleri,
• Duvar prizleri, GOP kutuları ve sıva üstü priz bloklarının sonlandırılması,
• Yüksek yoğunluklu modüler patch panellerin port kurulumları,
• ATM 155, ATM 52, ATM 25 ve TP-PMD veri iletim şebekeleri,
• 100BASE-T, 100BASE-T4, 100BASE-T2, 100BASE-TX ve 10BASE-T Ethernet bağlantıları,
• Token Ring 4 Mbps, 16 Mbps ve 100 Mbps veri hatları,
• Genişbant (Broadband) ve Baseband yüksek çözünürlüklü video aktarımları,
• ISDN Basic/Primary Access, 1BASE-5 Starlan, ISALAN ve ITU protokol altyapıları,
• Endüstriyel sahalar, veri merkezleri ve yüksek gürültü riski bulunan kurumsal network projeleri.

Mekanik ve Çevresel Özellikler

• Çalışma Sıcaklığı: 0°C ile +60°C ortam sıcaklıklarında, 5-95% RH yoğunlaşmayan nem altında kararlı performans.
• Depolama Sıcaklığı: -40°C ile +66°C sıcaklık aralığında, 5-95% RH nem seviyelerinde güvenli muhafaza.
• Plug-Jack Tutma Kuvveti: Minimum 49N çekme dayanımı.
• Plug-Jack Eşleşme Kuvveti: Maksimum 9N eşleşme kuvveti.
• Dayanıklılık / Tak-Çıkar Ömrü: IEC 60603-7 Level A standardına uygun 750 kez tak-çıkar döngüsü.
• IDC Sonlandırma Ömrü: Minimum 200 sonlandırma döngüsü (TIA/EIA 568B.2 gereksinimlerine uygun).
• Standart Renk: Standart Beyaz RAL 1013 (İsteğe bağlı diğer renk seçenekleri mevcuttur).

Elektriksel ve İletim Özellikleri (1-500 MHz)

• Sinyal İletim Süresi (Propagation Delay): 1-500 MHz frekans aralığında maksimum 2.5 nS sinyal geçiş süresi.
• Perler Arası Sinyal Gecikmesi (Delay Skew): Maksimum 1.25 nS sapma sınırı.
• Akım Kapasitesi: Maksimum 1.5 Amper akım taşıma desteği.
• Kontak ve G/Ç Dirençleri: Kontak başına maksimum 20 mOhm kontak direnci; maksimum 200 mOhm G/Ç direnci ve en fazla 50 mOhm direnç dengesizliği.
• Voltaj ve DC Direnci: Maksimum 72 Vdc çalışma voltajı; 20°C sıcaklıkta maksimum 0.1 Ohm DC direnci.
• Dielektrik ve Yalıtım Gücü: 1 dakika boyunca 1000 Volt rms dielektrik dayanım; 500 Vdc altında minimum 500 MegaOhm izolasyon direnci.
• Birleşim Zayıflaması: 30-100 MHz arasında 35 dB; 100-1000 MHz aralığında 35–20log(f/100) dB gürültü sönümleme gücü.

Fiziksel Özellikler (J6A-00823 Odaklı Ürün)

• HCS Ürün Kodu: J6A-00823
• Bağlantı Açısı: 90 Derece Dik Açı
• Arka Blok Tipi: 110 IDC
• Renk Kodlaması: Universal (UNI)
• Paketleme Yapısı: Kutu içerisinde 50 adet jack yer almaktadır.

Kurulum ve İşletme Avantajları

• Üstün EMC Koruması: Metal kasa yapısı ile elektromanyetik parazitleri sönümler, yüksek hızlı veri iletiminde hatasız performans sunar.
• Patentli 90° Dizayn: Kablo girişini dik açıyla yaparak, dar priz kasalarında montaj kolaylığı sağlar.
• Kusursuz Kategori 6A Performansı: 10 Gigabit Ethernet'i tam anlamıyla destekler, veri merkezlerinde gelecek nesil ağ ihtiyaçlarını karşılar.
• Evrensel (UNI) Pin Yapısı: Tek bir modül üzerinde T568A ve T568B renk kodlarının yer alması, sahada montaj ekiplerinin hatalı çakım risklerini tamamen ortadan kaldırır.
• DoubleSafe™ Güvencesi: Sıkı HCS kalite kontrol süreçleri sayesinde sahada arıza ve iade oranları minimum seviyededir.

Tüm Seri Ürün Seçim Tablosu

Standartlar ve Onaylar

• HCS Century™ Ömür Boyu Garanti Standartları
• ANSI/TIA/568-C.2 ve ISO/IEC-11801 (Kategori 6A Performans Onayı)
• IEC 60603-7-51 (500 MHz konnektör standardı)
• UL94 V-0 Dereceli Yangın Dayanımlı İç Plastik Gövde Yapısı
• EN-55022 Class B (Avrupa) & FCC Part 15 Subpart J Class A (ABD) Elektromanyetik Uyumluluk
• LS0H (Sıfır Halojen) Uygulamalarına Tam Destek
