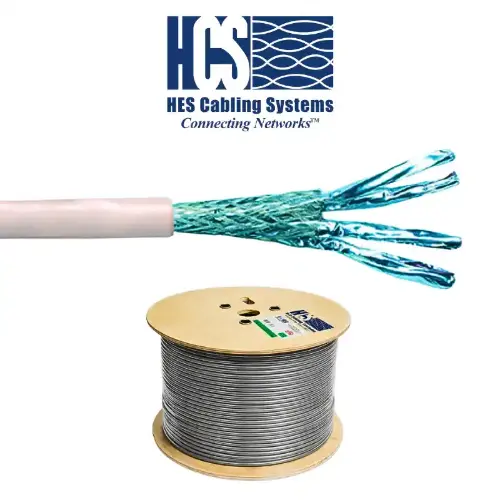

4x2x23# S/FTP CAT 6A LS0H Gri

HCS DataLink 500A S/FTP CAT-6A 500 MHz 23 AWG Örgü Blendajlı / Çift Korumalı LS0H 10G Data Kablosu (500m Makara)

Datasheet için Tıklayınız

HCS DataLink 500A S/FTP CAT-6A LS0H Kablo, 100 metrelik tam kanal veri iletim hatlarında 10 Gigabit Ethernet (10GBASE-T) uygulamalarını elektromanyetik açıdan en zorlu ve gürültülü ortamlarda bile sıfır paket kaybı, sıfır zayıflama riski ve maksimum kararlılıkla desteklemek üzere özel olarak tasarlanmıştır. İç yapısında yer alan **çift katmanlı koruma (S/FTP)** mimarisi; her bir perin bağımsız alüminyum folyo ile kaplanması ve tüm perlerin ortak kalay kaplı bakır saç örgü blendaj ile sarılması prensibine dayanır. Bu üstün zırh yapısı, kablodan dışarı sızan ışımayı tamamen engellerken dış gürültülere karşı pazarın en yüksek bağışıklığını sunarak mükemmel Elektro Manyetik Uyumluluk (EMC) ve kusursuz bir **Alien Crosstalk** direnci sağlar. Tüm DataLink 500A serisi Kategori 6A kablolar, uluslararası ANSI/TIA/568-C.2 Kategori 6A ScTP ve IEC 61156-5 Kategori 6A standartlarını tam anlamıyla karşılar. Halojensiz LS0H (Halogen Free) alev geciktirmeli dış kılıfı sayesinde yangın anında zehirli gaz salınımı yapmaz ve üst düzey insan güvenliği sağlar. Benzersiz Century™ Ömür Boyu Garanti ve DoubleSafe™ Kalite Güvence Programı güvencesindedir.

Ürünümüz 4x2x23# 500 Metre Makara (H6A-F0452-DP) Örgü Blendajlı / S/FTP CAT 6A LS0H olarak satılmaktadır. Üst düzey veri gizliliği, yüksek frekans kararlılığı ve maksimum mekanik direnç gerektiren veri merkezleri, endüstriyel otomasyon sahaları, askeri üsler, yayın stüdyoları ve hastaneler için en güvenilir 10G altyapı çözümüdür. (Projenizin ihtiyacına göre serideki diğer alternatif 305m ve 1000m makara seçenekleri ile Siamese Fig-8 ikiz kablo modelleri açıklamada listelenmiştir.)

Teknik Yapı

• Maksimum Çift Katmanlı Ekranlama (S/FTP):
  • Bireysel Ekranlama: Folyo yüzü dış kısma bakacak şekilde yerleştirilmiş, perler arası parazitlenmeyi (Crosstalk) tamamen engelleyen %100 korumalı şerit alüminyum per folyoları.
  • Ortak Dış Blendaj: Bireysel folyolu perlerin üzerine sıkıca örülmüş, yüksek mekanik ve elektriksel koruma sağlayan kalay kaplı bakır saç örgü (Braid Shielding).
• Temel İletken: Katı, 23AWG, tavlı çıplak bakır (Solid Bare Copper)
• İzolasyon: Polyolefin
• Büküm Yapısı: 4 adet renk kodlu bükümlü per (8 izele iletken), perler arasındaki sinyal gecikmesini en aza indiren benzersiz per yayma dizaynı ile bir arada kablolanmış, kalay kaplı bakır saç örgü ile kaplanmış ve kılıflanmıştır. (Fig-8 kablolarda 16 izole iletken, 8 per halindedir.)
• Renk Kodları: Mavi x Beyaz, Turuncu x Beyaz, Yeşil x Beyaz, Kahverengi x Beyaz (Kolayca anlaşılabilen ve ayırt edilebilen net yapı sonlandırmayı hızlandırır.)
• Topraklama Teli: Kalay kaplı bakır saç örgü blendaj, per folyoları ile sürekli temas halinde olduğundan ekstra topraklama teline ihtiyaç duymadan mükemmel şaseleme sağlar.
• Dış Kılıf Yapısı: LS0H (Halogen free) alev geciktirmeli bileşen.
• Standart Dış Kılıf Rengi: Açık Gri RAL 7035 (İstenirse diğer renkler mevcuttur.)

Uygulama Alanları & Desteklenen Protokoller

HCS DataLink 500A S/FTP zırhlı yatay kablolar, ağır parazit riski içeren kritik altyapılarda günümüzde mevcut ve gelecekteki muhtemel tüm LAN uygulamalarını aşağıdaki protokoller de dahil olmak üzere eksiksiz destekler:

• 10GBASE-T 10 Gigabit Ethernet & 1000BASE-T Gigabit Ethernet bağlantıları
• 100BASE-T "Fast Ethernet", 100BASE-T2, 100BASE-T4 ve 100BASE-TX
• ATM 155, ATM 52, ATM 25 ve TP-PMD
• Token Ring 4 Mbps, 16 Mbps ve 100 Mbps
• Broadband ve Baseband Video
• ISDN Basic ve Primary Access
• 1BASE-5 Starlan ve ISALAN
• ITU V.21 ve X.11

Mekanik ve Çevresel Özellikler

• Çekme Kuvveti: Maksimum 50 N/mm²
• Bükülme Yarıçapı (Kurulum / Kısa Dönem): 8 x Kablo Dış Çapı (mm)
• Bükülme Yarıçapı (Kullanım / Uzun Dönem): 4 x Kablo Dış Çapı (mm)
• Depolama Sıcaklığı: -20°C ~ +80°C
• Çalışma Sıcaklığı: -20°C ~ +60°C
• Kurulum (Enstelasyon) Sıcaklığı: 0°C ~ +50°C
• Alev Testi Standartları: IEC 60332-1, IEC 60332-3-24 veya IEC 60332-3-25 (Ürün kodundaki F=0, F=C, F=D kırılımlarına göre)
• İletken Kesiti Testi: UL 444 standartlarına uygundur.

Performans ve Avantajlar

• %100 Tek Tek Test: Sevkiyat öncesi her makara veya kutu kablo tek tek test edilerek en üst düzey laboratuvar kalite güvencesi sunulur.
• Maksimum Sinyal Hızı (NVP %78-80): Köpüklü yalıtım yapısı sayesinde sinyal yayılım hızını optimize eder ve uzun hatlardaki veri kayıplarını minimuma indirir.
• Saç Örgü ile Kusursuz Kararlılık: Kalay kaplı bakır saç örgü blendaj, alüminyum folyoya kıyasla hem yüksek hem düşük frekanslı parazitleri çok daha efektif süzerek kararlı bir 10G veri hızı sağlar.
• DoubleSafe™ Programı: Ürün iade oranını sıfıra indirmeyi hedefleyen fabrika çift aşamalı kalite kontrolü uygulanır.

Elektriksel Özellikler

• Empedans Karakteristiği: 100±6 Ohm @ 1-500 MHz
• Direnç Dengesizliği: %2 maks.
• Kapasitans: 45 pF/m nom. @ 1 KHz
• Kapasitans Dengesizliği (Toprağa Göre): 1500 pF/Km maks. @ 1 KHz
• Voltaj: 72 Vdc maks.
• Dielektrik Kuvvet: 1500 Volt / 1 dakika min rms
• Yayılma Gecikmesi (Delay Skew): 45 nS/100m maks @ 1-500 MHz
• İzolasyon Direnci: 500 MegaOhm•Km min. @ 500 Vdc
• Birleşim Zayıflaması: 30-100 MHz arası min 85 dB | 100-500 MHz arası 85-20Log(f/100)
• Mükemmel Transfer Empedansı Değerleri:
  • 1 MHz frekansta maks 50 mOhm/m
  • 10 MHz frekansta maks 100 mOhm/m
  • 30 MHz frekansta maks 200 mOhm/m
  • 100 MHz frekansta maks 1000 mOhm/m

İletim Değerleri (Transmission Values - 500 MHz Kategori 6A Standartları)

* NS: Standart dışı / Belirtilmemiş değerler. Tablo verileri Kategori 6A 1-500 MHz tam frekans karakteristiğini %100 doğrulamaktadır.

Fiziksel Özellikler (H6A-F0452-DP - 500m S/FTP Odaklı Ürün)

• HCS Ürün Kodu: H6A-F0452-DP
• Dış Çap (Kompakt ve Zırhlı Yapı): 7.0 mm
• Ağırlık: 50 kg/km
• Kalorifik Değer: 655 kj/m
• Paketleme: 500m Güçlendirilmiş Makaralı Tambur

Paketleme, İşaretleme ve İzlenebilirlik

• Kablo üzerinde standart olarak HCS Ürün kodu, kablo tanımlaması, Kategori 6A S/FTP örgü blendaj ibaresi, metraj bilgisi ve parti numarası sürekli basılıdır.
• Aşağı Doğru Azalan Metraj Bilgisi: Kolay stok yönetimi sağlar ve makarada kalan zırhlı kablo miktarının sahada anlık takibini pratikleştirir.
• Parti Numarası Takibi: Metraj satırındaki parti kodu üzerinden orijinal fabrika test sonuçlarına HCS merkezi veri tabanından anında ulaşılabilir.

Tüm Seri Ürün Seçim Tablosu (DataLink 500A S/FTP Örgü Blendajlı Seri)

Projenizde farklı metraj, kılıf veya ikiz kablo mimarisi gerekirse, HCS DataLink 500A S/FTP ürün ailesinin tam listesi aşağıdaki gibidir:

* Siamese (Fig-8) Notu: İki özdeş 4 perli zırhlı kablonun "fermuar" mimarisiyle birleşimidir. Kablonun bir tarafındaki dış kılıfta yer alan özel çıkıntı hat takibini kolaylaştırır ve yanlış sonlandırma riskini ortadan kaldırır.

Standartlar ve Onaylar

• ANSI/TIA/568-C.2 Kategori 6A ScTP Standartları
• IEC 61156-5 Kategori 6A Standartları
• Halojen Miktarı: LS0H kablolarda ihmal edilebilir düzeydedir.

Fiber4u olarak, 10 Gigabit ağ yapılarında elektromanyetik gürültü ve Alien Crosstalk parazitlerine karşı pazarın en kararlı koruma kalkanını sunan saç örgü blendajlı HCS S/FTP kablolarımız ve HCS Century™ Ömür Boyu Garanti desteğiyle profesyonel çözümler sunuyoruz. Projelerinize özel fiyat ve teknik destek için bizimle iletişime geçebilirsiniz.
