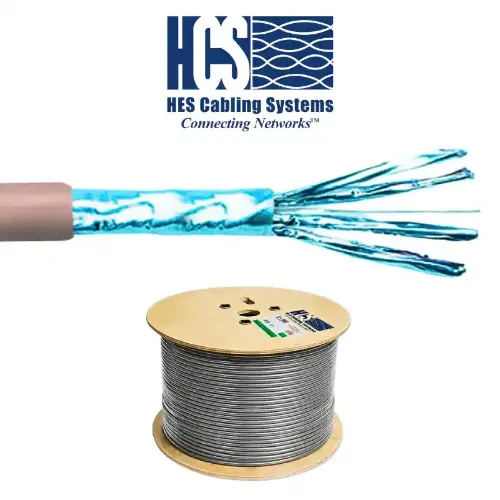

4x2x23# F/FTP CAT 6A LS0H Gri

HCS DataLink 500A F/FTP CAT-6A 500 MHz 23 AWG Çift Kat Folyolu / Tam Ekranlı LS0H 10G Data Kablosu (500m Makara)

Datasheet için Tıklayınız

HCS DataLink 500A F/FTP CAT-6A LS0H Kablo, 100 metrelik tam kanal veri iletim hatlarında 10 Gigabit Ethernet (10GBASE-T) uygulamalarını tamamen parazitsiz, kayıpsız ve kusursuz desteklemek üzere hem her bir perinin ayrı ayrı hem de tüm perlerin ortak folyo ile kaplandığı **çift kat ekranlama (F/FTP)** mimarisiyle tasarlanmıştır. Tüm DataLink 500A serisi Kategori 6A kablolar, uluslararası ANSI/TIA/568-C.2 Kategori 6A ScTP ve IEC 61156-5 Kategori 6A standartlarının en zorlu gereksinimlerini dahi tam anlamıyla karşılar. Bu gelişmiş tam ekranlı yapı, kablodan dışarı sızan ışımayı minimize ederken gürültü bağışıklığını maksimize eder; böylece mükemmel Elektro Manyetik Uyumluluk (EMC) ve olağanüstü bir **Alien Crosstalk** direnci sunar. Halojensiz LS0H (Halogen Free) alev geciktirmeli dış kılıfı sayesinde yangın anında zehirli gaz salınımını ihmal edilebilir düzeye indirerek güvenli bir kullanım sağlar. Benzersiz Century™ Ömür Boyu Garanti ve DoubleSafe™ Kalite Güvence Programı güvencesindedir.

Ürünümüz 4x2x23# 500 Metre Makara (H6A-F0442-DP) Çift Kat Folyolu / Tam Ekranlı CAT 6A LS0H olarak satılmaktadır. Sinyal güvenliğinin ve veri gizliliğinin kritik önem taşıdığı veri merkezleri, hastaneler, askeri tesisler ve yoğun elektromanyetik gürültü içeren endüstriyel sahalar için en profesyonel 10G altyapı çözümüdür. (Projenizin ihtiyacına göre serideki diğer alternatif 305m ve 1000m makara seçenekleri ile Siamese Fig-8 ikiz kablo modelleri açıklamada listelenmiştir.)

Teknik Yapı

• Çift Kat Maksimum Ekranlama (F/FTP):
  • Bireysel Ekranlama: Folyo yüzü dış kısma bakacak şekilde yerleştirilmiş, perler arası etkileşimi (Crosstalk) sıfırlayan %100 korumalı şerit alüminyum per folyoları.
  • Ortak Dış Ekranlama: Tüm perleri bir arada saran, folyo yüzü dış kısma bakacak şekilde yerleştirilmiş %100 koruma özellikli polyester-alüminyum dış folyo bant.
• Topraklama (Drain) Teli: Kesintisiz koruma kalkanı ve kolay ekranlama entegrasyonu sağlayan katı, 24 AWG (0.51 mm) kalay kaplı tavlanmış bakır iletken.
• Temel İletken: Katı, 23AWG, tavlı çıplak bakır (Solid Bare Copper)
• İzolasyon: Polyolefin
• Büküm Yapısı: 4 adet renk kodlu bükümlü per (8 izole iletken), perler arasındaki sinyal gecikmesini en aza indiren benzersiz per yayma dizaynı ile yıldız şeklinde bir seperatör etrafında kablolanmış, ortak folyo ve kılıf ile korunmuştur. (Fig-8 kablolarda 16 izole iletken, 8 per halindedir.)
• Renk Kodları: Mavi x Beyaz, Turuncu x Beyaz, Yeşil x Beyaz, Kahverengi x Beyaz (Kolayca ayırt edilebilen net yapı sonlandırmayı hızlandırır.)
• Dış Kılıf Yapısı: LS0H (Halogen free) alev geciktirmeli bileşen.
• Standart Dış Kılıf Rengi: Açık Gri RAL 7035 (İstenirse diğer renkler mevcuttur.)

Uygulama Alanları & Desteklenen Protokoller

HCS DataLink 500A F/FTP üstün korumalı yatay kablolar, parazit riskli kritik altyapılarda günümüzde mevcut ve gelecekteki muhtemel tüm LAN uygulamalarını aşağıdaki protokoller de dahil olmak üzere eksiksiz destekler:

• 10GBASE-T 10 Gigabit Ethernet & 1000BASE-T Gigabit Ethernet bağlantıları
• 100BASE-T Fast Ethernet, 100BASE-T2, 100BASE-T4 ve 100BASE-TX
• ATM 155, ATM 52, ATM 25 ve TP-PMD
• Token Ring 4 Mbps, 16 Mbps ve 100 Mbps
• Broadband ve Baseband Video
• ISDN Basic ve Primary Access
• 1BASE-5 Starlan ve ISALAN
• ITU V.21 ve X.11

Mekanik ve Çevresel Özellikler

• Ç Çekme Kuvveti: Maksimum 50 N/mm²
• Bükülme Yarıçapı (Kurulum / Kısa Dönem): 8 x Kablo Dış Çapı (mm)
• Bükülme Yarıçapı (Kullanım / Uzun Dönem): 4 x Kablo Dış Çapı (mm)
• Depolama Sıcaklığı: -20°C ~ +80°C
• Çalışma Sıcaklığı: -20°C ~ +60°C
• Kurulum (Enstelasyon) Sıcaklığı: 0°C ~ +50°C
• Alev Testi Standartları: IEC 60332-1, IEC 60332-3-24 veya IEC 60332-3-25 (Ürün kodundaki F=0, F=C, F=D kırılımlarına göre)
• İletken Kesiti Testi: UL 444 standartlarına uygundur.

Performans ve Avantajlar

• %100 Tek Tek Test: Sevkiyat öncesi her makara veya kutu kablo tek tek test edilerek en üst düzey kalite güvencesi sunulur.
• Maksimum Sinyal Hızı (NVP %78-80): Üstün fiziksel yalıtım tasarımı sayesinde veri iletim hızını optimize eder ve uzun hatlardaki sinyal zayıflamasını minimuma indirir.
• Mükemmel Gürültü Filtreleme: Çift katmanlı folyo kombinasyonu, çevre kablo demetlerinden yansıyan sinyal gürültülerini (Alien Crosstalk) ve dış kaynaklı dalgalanmaları tamamen absorbe eder.
• DoubleSafe™ Programı: Fabrikadan sıfır hata ile çıkışı garanti altına alan çift aşamalı kalite kontrolü uygulanır.

Elektriksel Özellikler

• Empedans Karakteristiği: 100±6 Ohm @ 1-500 MHz
• Direnç Dengesizliği: %2 maks.
• Kapasitans: 45 pF/m nom. @ 1 KHz
• Kapasitans Dengesizliği (Toprağa Göre): 1500 pF/Km maks. @ 1 KHz
• Voltaj: 72 Vdc maks.
• Dielektrik Kuvvet: 1500 Volt / 1 dakika min rms
• Yayılma Gecikmesi (Delay Skew): 45 nS/100m maks @ 1-500 MHz
• İzolasyon Direnci: 500 MegaOhm•Km min. @ 500 Vdc
• Birleşim Zayıflaması: 30-100 MHz arası min 85 dB | 100-500 MHz arası 85-20Log(f/100)
• Üstün Transfer Empedansı Değerleri:
  • 1 MHz frekansta maks 50 mOhm/m
  • 10 MHz frekansta maks 100 mOhm/m
  • 30 MHz frekansta maks 200 mOhm/m
  • 100 MHz frekansta maks 1000 mOhm/m

İletim Değerleri (Transmission Values - 500 MHz Kategori 6A Standartları)

* NS: Standart dışı / Belirtilmemiş değerler. Tablo verileri Kategori 6A 1-500 MHz tam frekans karakteristiğini %100 doğrulamaktadır.

Fiziksel Özellikler (H6A-F0442-DP - 500m F/FTP Odaklı Ürün)

• HCS Ürün Kodu: H6A-F0442-DP
• Dış Çap (Çift Kat Folyolu Sağlam Tasarım): 7.3 mm
• Ağırlık: 50 kg/km
• Kalorifik Değer: 605 kj/m
• Paketleme: 500m Makaralı Güçlendirilmiş Tambur

Paketleme, İşaretleme ve İzlenebilirlik

• Kablo üzerinde standart olarak HCS Ürün kodu, kablo tanımlaması, Kategori 6A çift kat folyo ekran türü, metraj bilgisi ve parti numarası sürekli basılıdır.
• Aşağı Doğru Azalan Metraj Bilgisi: Kolay stok yönetimi sağlar ve makarada kalan kablo miktarının sahada anlık takibini pratikleştirir.
• Parti Numarası Takibi: Metraj satırındaki parti kodu üzerinden orijinal fabrika test sonuçlarına HCS merkezi veri tabanından anında ulaşılabilir.

Tüm Seri Ürün Seçim Tablosu (DataLink 500A F/FTP Çift Kat Folyolu Seri)

Projenizde farklı metraj, kılıf veya ikiz kablo mimarisi gerekirse, HCS DataLink 500A F/FTP ürün ailesinin tam listesi aşağıdaki gibidir:

* Siamese (Fig-8) Notu: İki özdeş 4 perli kablonun "fermuar" şeklinde birleştirilmesiyle imal edilir. Kablonun bir tanesindeki dış kılıf üzerinde yer alan çıkıntı, kurulum esnasında hatların karıştırılmasını önler ve doğru tarafta sonlandırma yapılmasını sağlar.

Standartlar ve Onaylar

• ANSI/TIA/568-C.2 Kategori 6A ScTP Standartları
• IEC 61156-5 Kategori 6A Standartları
• Halojen Miktarı: LS0H kablolarda ihmal edilebilir düzeydedir.

Fiber4u olarak, 10 Gigabit ağ altyapılarında en yüksek kararlılığı ve elektromanyetik korumayı sunan çift kat folyolu F/FTP kablolarımız ve HCS Century™ Ömür Boyu Garanti desteğiyle profesyonel çözümler sunuyoruz. Projelerinize özel fiyat ve teknik destek için bizimle iletişime geçebilirsiniz.
