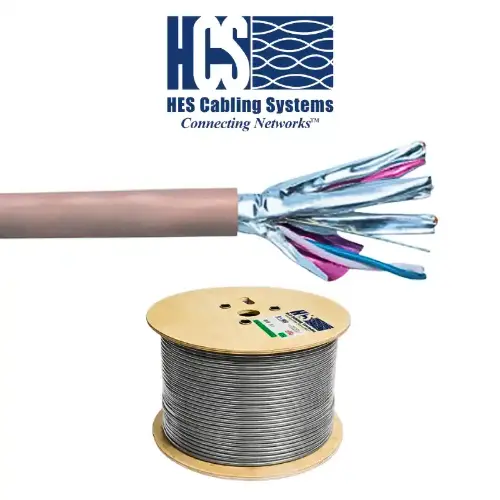

4x2x23# U/FTP CAT 6A LS0H Gri

HCS DataLink 500A U/FTP CAT-6A 500 MHz 23 AWG Her Per Ayrı Folyolu LS0H 10G Data Kablosu (500m Makara)

Datasheet için Tıklayınız

HCS DataLink 500A U/FTP CAT-6A LS0H Kablo, 100 metrelik veri iletim hatlarında (Kanal) 10 Gigabit Ethernet (10GBASE-T) uygulamalarını sorunsuz, kayıpsız ve yüksek kararlılıkla desteklemek üzere her bir perinin ayrı ayrı alüminyum folyo ile kaplandığı gelişmiş **U/FTP** mimarisiyle tasarlanmıştır. Tüm DataLink 500A serisi Kategori 6A kablolar, uluslararası ANSI/TIA/568-C.2 Kategori 6A ScTP ve IEC 61156-5 Kategori 6A standartlarının gereksinimlerini tam anlamıyla karşılar. Her bir çiftin bağımsız folyolanması, kablodan dışarı sızan ışımayı minimize ederken gürültü bağışıklığını maksimize eder, mükemmel Elektro Manyetik Uyumluluk (EMC) ve olağanüstü **Alien Crosstalk** koruması sunar. Halojensiz LS0H (Halogen Free) alev geciktirmeli dış kılıfı sayesinde yangın anında zehirli gaz salınımını ihmal edilebilir düzeye indirerek üst düzey güvenlik sağlar. Benzersiz Century™ Ömür Boyu Garanti ve DoubleSafe™ Kalite Güvence Programı güvencesindedir.

Ürünümüz 4x2x23# 500 Metre Makara (H6A-F0432-DP) Her Per Ayrı Folyolu CAT 6A LS0H olarak satılmaktadır. Kompakt 6.8 mm dış çapı ve 47 kg/km ağırlığı sayesinde montaj kanallarında daha az yer kaplar, işçiliği kolaylaştırır ve kablo yollarındaki hava sirkülasyonunu optimize eder. (Projenizin ihtiyacına göre serideki diğer alternatif 305m ve 1000m makara seçenekleri ile Siamese Fig-8 ikiz kablo modelleri açıklamada listelenmiştir.)

Teknik Yapı

• Bireysel Per Ekranlaması (U/FTP): Folyo yüzü dış kısma bakacak şekilde yerleştirilmiş, %100 bireysel koruma sağlayan şerit alüminyum per folyoları.
• Genel Sargı: Folyolanmış perlerin bir arada durmasını sağlayan ve harici etkenlere karşı stabiliteyi artıran %100 korumalı polyester koruyucu şeffaf bant kaplama.
• Topraklama (Drain) Teli: Kesintisiz koruma ve kolay ekranlama entegrasyonu sağlayan katı, 24 AWG (0.51 mm) kalay kaplı tavlanmış bakır iletken.
• Temel İletken: Katı, 23AWG, tavlı çıplak bakır (Solid Bare Copper)
• İzolasyon: Polyolefin
• Büküm Yapısı: 4 adet renk kodlu bükümlü per (8 izole iletken), yıldız şeklinde özel bir seperatör etrafında konumlandırılarak polyester bant ve alüminyum folyolar ile kaplanmış ve kılıflanmıştır. (Fig-8 kablolarda 16 izole iletken, 8 per halindedir.)
• Renk Kodları: Mavi x Beyaz, Turuncu x Beyaz, Yeşil x Beyaz, Kahverengi x Beyaz (Kolayca anlaşılabilen ve ayırt edilebilen net renk kodlaması sonlandırmayı hızlandırır.)
• Dış Kılıf Yapısı: LS0H (Halogen free) alev geciktirmeli bileşen.
• Standart Dış Kılıf Rengi: Açık Gri RAL 7035 (İstenirse diğer renkler mevcuttur.)

Uygulama Alanları & Desteklenen Protokoller

HCS DataLink 500A U/FTP yatay kablolar, parazit korumalı yapısıyla günümüzde mevcut ve gelecekteki muhtemel tüm LAN uygulamalarını aşağıdaki protokoller de dahil olmak üzere eksiksiz destekler:

• 10GBASE-T 10 Gigabit Ethernet & 1000BASE-T Gigabit Ethernet bağlantıları
• 100BASE-T Fast Ethernet, 100BASE-T2, 100BASE-T4 ve 100BASE-TX
• ATM 155, ATM 52, ATM 25 ve TP-PMD
• Token Ring 4 Mbps, 16 Mbps ve 100 Mbps
• Broadband ve Baseband Video
• ISDN Basic ve Primary Access
• 1BASE-5 Starlan ve ISALAN
• ITU V.21 ve X.11

Mekanik ve Çevresel Özellikler

• Çekme Kuvveti: Maksimum 50 N/mm²
• Bükülme Yarıçapı (Kurulum / Kısa Dönem): 8 x Kablo Dış Çapı (mm)
• Bükülme Yarıçapı (Kullanım / Uzun Dönem): 4 x Kablo Dış Çapı (mm)
• Depolama Sıcaklığı: -20°C ~ +80°C
• Çalışma Sıcaklığı: -20°C ~ +60°C
• Kurulum (Enstelasyon) Sıcaklığı: 0°C ~ +50°C
• Alev Testi Standartları: IEC 60332-1, IEC 60332-3-24 veya IEC 60332-3-25 (Ürün kodundaki F=0, F=C, F=D kırılımlarına göre)
• İletken Kesiti Testi: UL 444 standartlarına uygundur.

Performans ve Avantajlar

• %100 Tek Tek Test: Sevkiyat öncesi her makara veya kutu kablo tek tek test edilerek en üst düzey kalite güvencesi sunulur.
• Maksimum Sinyal Hızı (NVP %78-80): Üstün yalıtım tasarımı sayesinde veri iletim hızını optimize eder ve harici hatlardaki zayıflamayı en aza indirir.
• Yüksek ACR Değerleri: Bireysel per folyo yapısı parazit kaynaklı veri kayıplarını minimuma indirerek tüm uygulamalarda en düşük kayıp oranını sunar.
• Pürüzsüz ve Rijit Dış Kılıf: Kablonun kutusundan veya makarasından kolay, hızlı ve hasarsız bir şekilde çekilmesini ve kanal kurulumunu sağlar.

Elektriksel Özellikler

• Empedans Karakteristiği: 100±6 Ohm @ 1-500 MHz
• Direnç Dengesizliği: %2 maks.
• Kapasitans: 45 pF/m nom. @ 1 KHz
• Kapasitans Dengesizliği (Toprağa Göre): 1500 pF/Km maks. @ 1 KHz
• Voltaj: 72 Vdc maks.
• Dielektrik Kuvvet: 1500 Volt / 1 dakika min rms
• Yayılma Gecikmesi (Delay Skew): 45 nS/100m maks @ 1-500 MHz
• İzolasyon Direnci: 500 MegaOhm•Km min. @ 500 Vdc
• Birleşim Zayıflaması: 30-100 MHz arası min 55 dB | 100-500 MHz arası 55-20Log(f/100)
• Transfer Empedansı Değerleri:
  • 1-10 MHz frekans aralığında maks 10 mOhm/m
  • 30 MHz frekansta maks 30 mOhm/m

İletim Değerleri (Transmission Values - 500 MHz Kategori 6A Standartları)

0.24

* NS: Standart dışı / Belirtilmemiş değerler. Tablo verileri Kategori 6A 1-500 MHz tam frekans karakteristiğini doğrulamaktadır.

Fiziksel Özellikler (H6A-F0432-DP - 500m U/FTP Odaklı Ürün)

• HCS Ürün Kodu: H6A-F0432-DP
• Dış Çap (Kompakt U/FTP Yapısı): 6.8 mm
• Ağırlık: 47 kg/km
• Kalorifik Değer: 605 kj/m
• Paketleme: 500m Makaralı Güçlendirilmiş Tambur

Paketleme, İşaretleme ve İzlenebilirlik

• Kablo üzerinde standart olarak HCS Ürün kodu, kablo tanımlaması, Kategori 6A bireysel ekran türü, metraj bilgisi ve parti numarası sürekli basılıdır.
• Aşağı Doğru Azalan Metraj Bilgisi: Kolay stok yönetimi sağlar ve makarada kalan kablo miktarının sahada anlık takibini pratikleştirir.
• Parti Numarası Takibi: Metraj satırındaki parti kodu üzerinden orijinal fabrika test sonuçlarına HCS merkezi veri tabanından anında ulaşılabilir.

Tüm Seri Ürün Seçim Tablosu (DataLink 500A U/FTP Bireysel Folyolu Seri)

Projenizde farklı metraj, kılıf veya ikiz kablo mimarisi gerekirse, HCS DataLink 500A U/FTP ürün ailesinin tam listesi aşağıdaki gibidir:

* Siamese (Fig-8) Notu: İki özdeş 4 perli kablonun "fermuar" şeklinde birleştirilmesiyle imal edilir. Kablonun bir tanesindeki dış kılıf üzerinde yer alan çıkıntı, kurulum esnasında hatların karıştırılmasını önler ve doğru tarafta sonlandırma yapılmasını sağlar.

Standartlar ve Onaylar

• ANSI/TIA/568-C.2 Kategori 6A ScTP Standartları
• IEC 61156-5 Kategori 6A Standartları
• Halojen Miktarı: LS0H kablolarda ihmal edilebilir düzeydedir.

Fiber4u olarak, 10 Gigabit ağ yapılarında elektromanyetik gürültü ve Alien Crosstalk koruması sunan bireysel folyolu U/FTP kablolarımız ve HCS Century™ Ömür Boyu Garanti desteğiyle profesyonel çözümler sunuyoruz. Projelerinize özel fiyat ve teknik destek için bizimle iletişime geçebilirsiniz.
