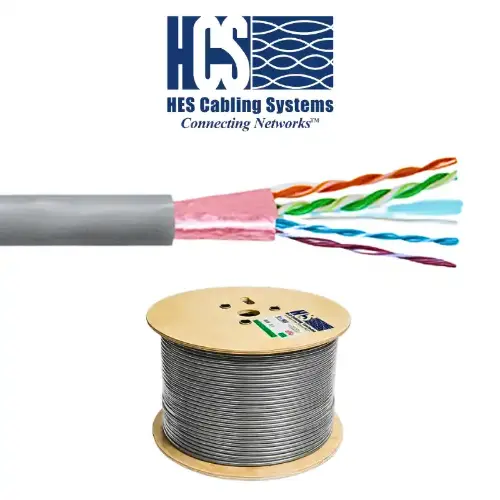

4x2x23# F/UTP CAT 6A LS0H Gri

HCS DataLink 500A F/UTP CAT-6A 500 MHz 23 AWG Folyolu / Ekranlı LS0H 10G Data Kablosu (1000m Makara)

Datasheet için Tıklayınız

HCS DataLink 500A F/UTP CAT-6A LS0H Kablo, 100 metrelik tam kanal veri iletim hatlarında 10 Gigabit Ethernet (10GBASE-T) uygulamalarını sorunsuz, parazitsiz ve kayıpsız desteklemek üzere şerit alüminyum folyo ekranlama ile özel olarak tasarlanmıştır. Tüm DataLink 500A serisi Kategori 6A kablolar, uluslararası ANSI/TIA/568-C.2 Kategori 6A ScTP ve IEC 61156-5 Kategori 6A standartlarının tüm gereksinimlerini tam anlamıyla karşılar. İç yapısında yer alan plastik bant ve alüminyum folyo kaplaması, kablodan dışarı sızan ışımayı minimize ederken gürültü bağışıklığını maksimize ederek mükemmel Elektro Manyetik Uyumluluk (EMC) sunar. Halojensiz LS0H (Halogen Free) alev geciktirmeli dış kılıfı sayesinde yangın anında zehirli gaz salınımını ihmal edilebilir düzeye indirerek üst düzey güvenlik sağlar. Benzersiz Century™ Ömür Boyu Garanti ve DoubleSafe™ Kalite Güvence Programı güvencesindedir.

Ürünümüz 4x2x23# 1000 Metre Makara (H6A-F0412-DM) Folyolu/Ekranlı CAT 6A LS0H olarak satılmaktadır. Büyük ölçekli veri merkezleri, omurga hatları, endüstriyel tesisler ve yüksek yoğunluklu parazit koruması gerektiren 10G network projelerinde ek yerlerini (joint) azaltan, uzun ömürlü ve güvenilir altyapı çözümüdür. (Projenizin ihtiyacına göre serideki diğer alternatif 305m ve 500m makara seçenekleri ile Siamese Fig-8 ikiz kablo modelleri açıklamada listelenmiştir.)

Teknik Yapı

• %100 Tam Ekranlama (F/FTP): Folyo yüzü iç kısma bakacak şekilde yerleştirilmiş şerit alüminyum folyo ve altında %100 koruma sağlayan plastik koruyucu bant kaplaması.
• Topraklama (Drain) Teli: Folyonun hemen altında yer alan, kesintisiz koruma ve kolay ekranlama entegrasyonu sağlayan 24 AWG kalay kaplı bakır iletken.
• Temel İletken: Katı, 23AWG, tavlı çıplak bakır (Solid Bare Copper)
• İzolasyon: Polyolefin
• Büküm & Per Yapısı: 4 adet renk kodlu bükümlü per (8 izole iletken), yıldız şeklinde özel bir seperatör etrafında konumlandırılarak plastik bant ve alüminyum folyo ile kaplanmış ve kılıflanmıştır. (Fig-8 kablolarda 16 izole iletken, 8 per halindedir.)
• Renk Kodları: Mavi x Beyaz/Mavi, Turuncu x Beyaz/Turuncu, Yeşil x Beyaz/Yeşil, Kahverengi x Beyaz/Kahverengi (Kolayca anlaşılabilen ve ayırt edilebilen yapı sonlandırmayı hızlandırır.)
• Dış Kılıf Yapısı: LS0H (Halogen free) alev geciktirmeli bileşen.
• Standart Dış Kılıf Rengi: Açık Gri RAL 7035 (İstenirse diğer renkler mevcuttur.)

Uygulama Alanları & Desteklenen Protokoller

HCS DataLink 500A F/UTP yatay kablolar, parazit korumalı yapısıyla günümüzde mevcut ve gelecekteki muhtemel tüm LAN uygulamalarını aşağıdaki protokoller de dahil olmak üzere eksiksiz destekler:

• 10GBASE-T 10 Gigabit Ethernet & 1000BASE-T Gigabit Ethernet bağlantıları
• 100BASE-T Fast Ethernet, 100BASE-T2, 100BASE-T4 ve 100BASE-TX
• ATM 155, ATM 52, ATM 25 ve TP-PMD
• Token Ring 4 Mbps, 16 Mbps ve 100 Mbps
• Broadband ve Baseband Video
• ISDN Basic ve Primary Access
• 1BASE-5 Starlan ve ISALAN
• ITU V.21 ve X.11

Mekanik ve Çevresel Özellikler

• Çekme Kuvveti: Maksimum 50 N/mm²
• Bükülme Yarıçapı (Kurulum / Kısa Dönem): 8 x Kablo Dış Çapı (mm)
• Bükülme Yarıçapı (Kullanım / Uzun Dönem): 4 x Kablo Dış Çapı (mm)
• Depolama Sıcaklığı: -20°C ~ +80°C
• Çalışma Sıcaklığı: -20°C ~ +60°C
• Kurulum (Enstelasyon) Sıcaklığı: 0°C ~ +50°C
• Alev Testi Standartları: IEC 60332-1, IEC 60332-3-24 veya IEC 60332-3-25 (Ürün kodundaki F=0, F=C, F=D kırılımlarına göre)
• İletken Kesiti Testi: UL 444 standartlarına uygundur.

Performans ve Avantajlar

• %100 Tek Tek Test: Sevkiyat öncesi her makara veya kutu kablo tek tek test edilerek en üst düzey kalite güvencesi sunulur.
• Yüksek ACR Değerleri: Folyolu yapısı sayesinde tüm uygulamalarda en düşük veri kayıp oranını ve sinyal kararlılığını garanti eder.
• Gelişmiş Gürültü Bağışıklığı: Oldukça yüksek per dengesi elektromanyetik gürültüleri filtreleyerek kararlı bir 10G veri hızı sağlar.
• DoubleSafe™ Programı: Fabrikadan sıfır hata ile çıkışı garanti altına alan çift aşamalı kalite kontrolü uygulanır.

Elektriksel Özellikler

• Empedans Karakteristiği: 100±6 Ohm @ 1-500 MHz
• Direnç Dengesizliği: %2 maks.
• Kapasitans: 45 pF/m nom. @ 1 KHz
• Kapasitans Dengesizliği (Toprağa Göre): 1500 pF/Km maks. @ 1 KHz
• Voltaj: 72 Vdc maks.
• Dielektrik Kuvvet: 1500 Volt / 1 dakika min rms
• Sinyal Hızı (NVP): %67-69
• Yayılma Gecikmesi (Delay Skew): 45 nS/100m maks @ 1-500 MHz
• İzolasyon Direnci: 500 MegaOhm•Km min. @ 500 Vdc
• Birleşim Zayıflaması: 30-100 MHz arası min 55 dB | 100-500 MHz arası 55-20Log(f/100)
• Düşük Transfer Empedansı Değerleri:
  • 1 MHz frekansta maks 50 mOhm/m
  • 10 MHz frekansta maks 100 mOhm/m
  • 30 MHz frekansta maks 200 mOhm/m
  • 100 MHz frekansta maks 1000 mOhm/m

İletim Değerleri (Transmission Values - 500 MHz Kategori 6A Standartları)

* NS: Standart dışı / Belirtilmemiş değerler. Tablo verileri Kategori 6A 1-500 MHz tam frekans karakteristiğini doğrulamaktadır.

Fiziksel Özellikler (H6A-F0412-DM - 1000m F/UTP Odaklı Ürün)

• HCS Ürün Kodu: H6A-F0412-DM
• Dış Çap (Folyolu Koruma Yapısı): 8.0 mm
• Ağırlık: 58 kg/km
• Kalorifik Değer: 585 kj/m
• Paketleme: 1000m Büyük Makaralı Güçlendirilmiş Tambur

Paketleme, İşaretleme ve İzlenebilirlik

• Kablo üzerinde standart olarak HCS Ürün kodu, kablo tanımlaması, Kategori 6A ScTP folyo ibaresi, metraj bilgisi ve parti numarası sürekli basılıdır.
• Aşağı Doğru Azalan Metraj Bilgisi (Descending Sequential): Kolay stok yönetimi sağlar ve makarada kalan kablo miktarının sahada anlık takibini pratikleştirir.
• Parti Numarası Takibi: Metraj satırındaki parti kodu üzerinden orijinal fabrika test sonuçlarına HCS merkezi veri tabanından anında ulaşılabilir.

Tüm Seri Ürün Seçim Tablosu (DataLink 500A F/UTP Folyolu Seri)

Projenizde farklı metraj, kılıf veya ikiz kablo mimarisi gerekirse, HCS DataLink 500A F/UTP ürün ailesinin tam listesi aşağıdaki gibidir:

* Siamese (Fig-8) Notu: İki özdeş 4 perli kablonun "fermuar" şeklinde birleştirilmesiyle imal edilir. Kablonun bir tanesindeki dış kılıf üzerinde yer alan çıkıntı, kurulum esnasında hatların karıştırılmasını önler ve doğru tarafta sonlandırma yapılmasını sağlar.

Standartlar ve Onaylar

• ANSI/TIA/568-C.2 Kategori 6A ScTP Standartları
• IEC 61156-5 Kategori 6A Standartları
• Halojen Miktarı: LS0H kablolarda ihmal edilebilir düzeydedir.
