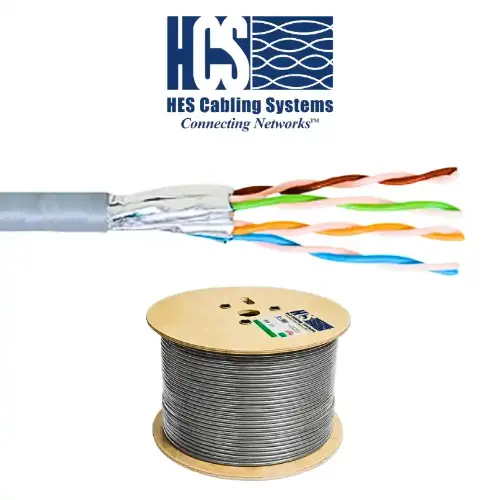

4x2x23# U/MRTP CAT 6A LS0H Gri

HCS DataLink 500A U/MRTP CAT-6A 500 MHz 23 AWG Metal Reflektörlü LS0H 10G Data Kablosu (500m Makara)

Datasheet için Tıklayınız

HCS DataLink 500A U/MRTP CAT-6A LS0H Kablo, 100 metrelik tam kanal veri iletim hatlarında 10 Gigabit Ethernet (10GBASE-T) uygulamalarını sorunsuz, kayıpsız ve yüksek kararlılıkla desteklemek üzere özel olarak tasarlanmıştır. İç yapısında yer alan yenilikçi **U/MRTP (Metal Reflektörlü)** ekranlama teknolojisi sayesinde, kablo demetlerinde çevre hatlardan kaynaklanan parazitlenmeyi engelleyen olağanüstü bir **Alien Crosstalk** koruması ve mükemmel Elektro Manyetik Uyumluluk (EMC) sağlar. Tüm DataLink 500A serisi Kategori 6A kablolar, uluslararası ANSI/TIA/568-C.2 Kategori 6A ve IEC 61156-5 Kategori 6A standartlarının gereksinimlerini tam anlamıyla karşılar. Halojensiz LS0H (Halogen Free) alev geciktirmeli dış kılıfı sayesinde yangın anında zehirli gaz salınımını ihmal edilebilir düzeye indirerek kamu alanlarında, veri merkezlerinde ve endüstriyel tesislerde en üst düzey güvenlik sunar. Benzersiz Century™ Ömür Boyu Garanti ve DoubleSafe™ Kalite Güvence Programı güvencesindedir.

Ürünümüz 4x2x23# 500 Metre Makara (H6A-F0406-DP) Metal Reflektörlü CAT 6A LS0H olarak satılmaktadır. Kompakt 6.8 mm dış çapı ve 46 kg/km hafif yapısı sayesinde montaj kanallarında daha az yer kaplar, işçiliği kolaylaştırır ve kablo kanallarındaki hava sirkülasyonunu optimize eder. (Projenizin ihtiyacına göre serideki diğer alternatif 305m ve 1000m makara seçenekleri ile Siamese Fig-8 ikiz kablo modelleri açıklamada listelenmiştir.)

Teknik Yapı

• Gelişmiş Metal Reflektör (U/MRTP) Teknolojisi: Yıldız ayırıcı etrafındaki perleri kaplayan, folyo yüzü iç kısma bakacak şekilde yerleştirilmiş şerit alüminyum folyo ve üzerinde yer alan %100 korumalı polyester-plastik bant (Hafiflik ve yüksek 10G performansı için topraklama telsiz efektif koruma).
• Temel İletken: Katı, 23AWG, tavlı çıplak bakır (Solid Bare Copper)
• İzolasyon: Polyolefin
• Büküm & Per Yapısı: 4 adet renk kodlu bükümlü per (8 izole iletken), perler arasındaki sinyal gecikmesini minimize eden benzersiz per yayma dizaynı ile yıldız şeklinde bir seperatör etrafında konumlandırılarak metal reflektör ve plastik bant ile kaplanmış ve kılıflanmıştır. (Fig-8 kablolarda 16 izole iletken, 8 per halindedir.)
• Renk Kodları: Mavi x Beyaz, Turuncu x Beyaz, Yeşil x Beyaz, Kahverengi x Beyaz (Kolayca ayrıştırılabilen net yapı sonlandırmayı hızlandırır.)
• Dış Kılıf Yapısı: LS0H (Halogen free) alev geciktirmeli bileşen.
• Standart Dış Kılıf Rengi: Açık Gri RAL 7035 (İstenirse diğer renkler mevcuttur.)

Uygulama Alanları & Desteklenen Protokoller

HCS DataLink 500A U/MRTP yatay kablolar, günümüzde mevcut ve gelecekteki muhtemel tüm LAN uygulamalarını aşağıdaki protokoller de dahil olmak üzere eksiksiz destekler:

• 10GBASE-T 10 Gigabit Ethernet & 1000BASE-T Gigabit Ethernet bağlantıları
• 100BASE-T Fast Ethernet, 100BASE-T2, 100BASE-T4 ve 100BASE-TX
• ATM 155, ATM 52, ATM 25 ve TP-PMD
• Token Ring 4 Mbps, 16 Mbps ve 100 Mbps
• Broadband ve Baseband Video
• ISDN Basic ve Primary Access
• 1BASE-5 Starlan ve ISALAN
• ITU V.21 ve X.11

Mekanik ve Çevresel Özellikler

• Çekme Kuvveti: Maksimum 50 N/mm²
• Bükülme Yarıçapı (Kurulum / Kısa Dönem): 8 x Kablo Dış Çapı (mm)
• Bükülme Yarıçapı (Kullanım / Uzun Dönem): 4 x Kablo Dış Çapı (mm)
• Depolama Sıcaklığı: -20°C ~ +80°C
• Çalışma Sıcaklığı: -20°C ~ +60°C
• Kurulum (Enstelasyon) Sıcaklığı: 0°C ~ +50°C
• Alev Testi Standartları: IEC 60332-1, IEC 60332-3-24 veya IEC 60332-3-25 (Ürün kodundaki F=0, F=C, F=D kırılımlarına göre)
• İletken Kesiti Testi: UL 444 standartlarına uygundur.

Performans ve Avantajlar

• %100 Tek Tek Test: Sevkiyat öncesi her makara veya kutu kablo tek tek test edilerek en üst düzey kalite güvencesi sunulur.
• Yüksek ACR Değerleri: Gelişmiş iletim değerleri ve düşük veri kayıp oranları ile parazitli ortamlarda dahi paket kaybı olmadan kararlı 10G hızı sunar.
• Üstün Per Dengesi & Metal Reflektör: Kablodan dışarı sızan ışımayı minimize ederken gürültü bağışıklığını maksimuma çıkarır ve olağanüstü bir Alien Crosstalk direnci sağlar.
• DoubleSafe™ Programı: Fabrikadan sıfır hata ile çıkışı garanti altına alan çift aşamalı kalite kontrolü uygulanır.

Elektriksel Özellikler

• Empedans Karakteristiği: 100±6 Ohm @ 1-500 MHz
• Direnç Dengesizliği: %2 maks.
• Kapasitans: 45 pF/m nom. @ 1 KHz
• Kapasitans Dengesizliği (Toprağa Göre): 1500 pF/Km maks. @ 1 KHz
• Voltaj: 72 Vdc maks.
• Dielektrik Kuvvet: 1500 Volt / 1 dakika min rms
• Sinyal Hızı (NVP): %67-69
• Yayılma Gecikmesi (Delay Skew): 45 nS/100m maks @ 1-500 MHz
• İzolasyon Direnci: 500 MegaOhm•Km min. @ 500 Vdc
• Birleşim Zayıflaması: 30-100 MHz arası min 40 dB | 100-500 MHz arası 40-20Log(f/100)

İletim Değerleri (Transmission Values - 500 MHz Kategori 6A Standartları)

* NS: Standart dışı / Belirtilmemiş değerler. Tablo verileri Kategori 6A 1-500 MHz tam frekans karakteristiğini doğrulamaktadır.

Fiziksel Özellikler (H6A-F0406-DP - 500m U/MRTP Odaklı Ürün)

• HCS Ürün Kodu: H6A-F0406-DP
• Dış Çap (Kompakt Ultra İnce Gövde): 6.8 mm
• Ağırlık: 46 kg/km
• Kalorifik Değer: 605 kj/m
• Paketleme: 500m Makaralı Güçlendirilmiş Tambur

Paketleme, İşaretleme ve İzlenebilirlik

• Kablo üzerinde standart olarak HCS Ürün kodu, kablo tanımlaması, Kategori 6A U/MRTP ibaresi, metraj bilgisi ve parti numarası sürekli basılıdır.
• Aşağı Doğru Azalan Metraj Bilgisi: Kolay stok takibi ve makarada kalan kablo miktarının sahada anlık takibini sağlar.
• Parti Numarası Takibi: Metraj satırındaki parti kodu üzerinden orijinal fabrika test sonuçlarına HCS merkezi veri tabanından anında ulaşılabilir.

Tüm Seri Ürün Seçim Tablosu (DataLink 500A U/MRTP Serisi)

Projenizde farklı metraj, kılıf veya ikiz kablo mimarisi gerekirse, HCS DataLink 500A U/MRTP ürün ailesinin tam listesi aşağıdaki gibidir:

* Siamese (Fig-8) Notu: İki özdeş 4 perli kablonun "fermuar" şeklinde birleştirilmesiyle imal edilir. Kablonun bir tanesindeki dış kılıf üzerinde yer alan çıkıntı, kurulum esnasında hatların karıştırılmasını önler ve doğru tarafta sonlandırma yapılmasını sağlar.

Standartlar ve Onaylar

• ANSI/TIA/568-C.2 Kategori 6A Standartları
• IEC 61156-5 Kategori 6A Standartları
• Halojen Miktarı: LS0H kablolarda ihmal edilebilir düzeydedir.

Fiber4u olarak, 10 Gigabit ağ yapılarında en yüksek performansı daha ince yapısıyla sunan metal reflektörlü kompakt U/MRTP kablolarımız ve HCS Century™ Ömür Boyu Garanti desteğiyle profesyonel çözümler sunuyoruz. Projelerinize özel fiyat ve teknik destek için bizimle iletişime geçebilirsiniz.

FİBER4U BİLİŞİM – 10G KABLOLAMADA ULTRA KORUMALI, KOMPAKT, GÜVENLİ VE EN ÜST DÜZEY PERFORMANS
