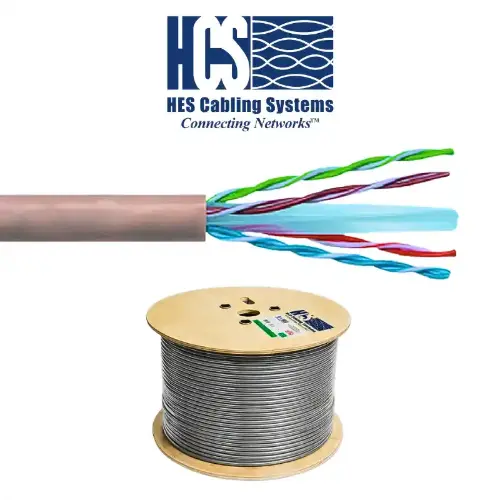

4x2x23# MR/UTP CAT 6A LS0H Gri

HCS DataLink 500A MR/UTP CAT-6A 500 MHz 23 AWG Metal Reflektörlü LS0H 10G Data Kablosu (500m Makara)

Datasheet için Tıklayınız

HCS DataLink 500A MR/UTP CAT-6A LS0H Kablo, 100 metrelik tam kanal veri iletim hatlarında 10 Gigabit Ethernet (10GBE) uygulamalarını sorunsuz ve kayıpsız desteklemek üzere özel olarak tasarlanmıştır. İç yapısında yer alan yenilikçi **MR (Metal Reflektör)** teknolojisi sayesinde, kabloların birbirini etkilemesini önleyen olağanüstü bir **Alien Crosstalk** koruması ve mükemmel Elektro Manyetik Uyumluluk (EMC) sağlar. Tüm DataLink 500A serisi kablolar, uluslararası ANSI/TIA/568-C.2 Kategori 6A ve IEC 61156-5 Kategori 6A standartlarının gereksinimlerini eksiksiz karşılar. Halojensiz LS0H (Halogen Free) alev geciktirmeli dış kılıfı sayesinde yangın anında zehirli gaz salınımını ihmal edilebilir düzeye indirerek üst düzey güvenlik sunar. Benzersiz Century™ Ömür Boyu Garanti ve DoubleSafe™ Kalite Güvence Programı güvencesindedir.

Ürünümüz 500 Metre Makara (H6A-F0404-DP) Metal Reflektörlü CAT 6A LS0H olarak satılmaktadır. Veri merkezleri, omurga hatları, IP kamera sistemleri ve yüksek yoğunluklu yeni nesil network projeleri için en optimum 10G altyapı çözümüdür. (Projenizin ihtiyacına göre serideki diğer alternatif 305m ve 1000m makara seçenekleri ile Siamese Fig-8 ikiz kablo modelleri açıklamada listelenmiştir.)

Teknik Yapı

• Yenilikçi Metal Reflektör (MR) Teknolojisi: Yıldız ayırıcı etrafındaki perleri kaplayan, folyo yüzü iç kısma bakacak şekilde yerleştirilmiş şerit alüminyum folyo ve üzerinde yer alan %100 korumalı plastik bant (Topraklama telsiz, hafif ve efektif 10G koruması).
• Temel İletken: Katı, 23AWG, tavlı çıplak bakır (Solid Bare Copper)
• İzolasyon: Polyolefin
• Büküm & Per Yapısı: 4 adet renk kodlu bükümlü per (8 izole iletken), yıldız şeklinde özel bir seperatör etrafında konumlandırılarak metal reflektör ve plastik bant ile kaplanmış ve kılıflanmıştır. (Fig-8 kablolarda 16 izole iletken, 8 per halindedir.)
• Renk Kodları: Mavi x Beyaz/Mavi, Turuncu x Beyaz/Turuncu, Yeşil x Beyaz/Yeşil, Kahverengi x Beyaz/Kahverengi (Kolayca ayrıştırılabilen yapı sonlandırmayı hızlandırır.)
• Dış Kılıf Yapısı: LS0H (Halogen free) alev geciktirmeli bileşen.
• Standart Dış Kılıf Rengi: Açık Gri RAL 7035 (İstenirse diğer renkler mevcuttur.)

Uygulama Alanları & Desteklenen Protokoller

HCS DataLink 500A MR/UTP yatay kablolar, günümüzde mevcut ve gelecekteki muhtemel tüm LAN uygulamalarını aşağıdaki protokoller de dahil olmak üzere eksiksiz destekler:

• 10GBASE-T 10 Gigabit Ethernet & 1000BASE-T Gigabit Ethernet bağlantıları
• 100BASE-T Fast Ethernet, 100BASE-T2, 100BASE-T4 ve 100BASE-TX
• ATM 155, ATM 52, ATM 25 ve TP-PMD
• Token Ring 4 Mbps, 16 Mbps ve 100 Mbps
• Broadband ve Baseband Video
• ISDN Basic ve Primary Access
• 1BASE-5 Starlan ve ISALAN
• ITU V.21 ve X.11

Mekanik ve Çevresel Özellikler

• Çekme Kuvveti: Maksimum 50 N/mm²
• Bükülme Yarıçapı (Kurulum / Kısa Dönem): 8 x Kablo Dış Çapı (mm)
• Bükülme Yarıçapı (Kullanım / Uzun Dönem): 4 x Kablo Dış Çapı (mm)
• Depolama Sıcaklığı: -20°C ~ +80°C
• Çalışma Sıcaklığı: -20°C ~ +60°C
• Kurulum (Enstelasyon) Sıcaklığı: 0°C ~ +50°C
• Alev Testi Standartları: IEC 60332-1, IEC 60332-3-24 veya IEC 60332-3-25 (Ürün kodundaki F=0, F=C, F=D kırılımlarına göre)
• İletken Kesiti Testi: UL 444 standartlarına uygundur.

Performans ve Avantajlar

• %100 Tek Tek Test: Sevkiyat öncesi her makara veya kutu kablo tek tek test edilerek en üst düzey kalite güvencesi sunulur.
• Üstün İletim Değerleri & Düşük Veri Kaybı: Çok yüksek ACR değerleri sayesinde parazitli ortamlarda dahi paket kaybı olmadan kararlı 10G veri hızı sağlar.
• Mükemmel Per Dengesi: Kablo içi metal reflektör ile birleşerek çevre kablolardan kaynaklanan parazitlenmeyi (Alien Crosstalk) tamamen elimine eder.
• DoubleSafe™ Programı: Fabrikadan sıfır hata ile çıkışı garanti altına alan çift aşamalı kalite kontrolü uygulanır.

Elektriksel Özellikler

• Empedans Karakteristiği: 100±6 Ohm @ 1-500 MHz
• Direnç Dengesizliği: %2 maks.
• Kapasitans: 45 pF/m nom. @ 1 KHz
• Kapasitans Dengesizliği (Toprağa Göre): 1500 pF/Km maks. @ 1 KHz
• Voltaj: 72 Vdc maks.
• Dielektrik Kuvvet: 1500 Volt / 1 dakika min rms
• Sinyal Hızı (NVP): %67-69
• Yayılma Gecikmesi (Delay Skew): 45 nS/100m maks @ 1-500 MHz
• İzolasyon Direnci: 500 MegaOhm•Km min. @ 500 Vdc
• Birleşim Zayıflaması: 30-100 MHz arası min 40 dB | 100-500 MHz arası 40-20Log(f/100)

İletim Değerleri (Transmission Values - 500 MHz Kategori 6A Standartları)

* NS: Standart dışı / Belirtilmemiş değerler. Tablo verileri 1-500 MHz Kategori 6A tam frekans bandını eksiksiz doğrulamaktadır.

Fiziksel Özellikler (H6A-F0404-DP - 500m MR/UTP Odaklı Ürün)

• HCS Ürün Kodu: H6A-F0404-DP
• Dış Çap (Kompakt 10G Tasarım): 8.0 mm
• Ağırlık: 57 kg/km
• Kalorifik Değer: 585 kj/m
• Paketleme: 500m Makaralı Güçlendirilmiş Tambur

Paketleme, İşaretleme ve İzlenebilirlik

• Kablo üzerinde standart olarak HCS Ürün kodu, kablo tanımlaması, Kategori 6A 500MHz ibaresi, metraj bilgisi ve parti numarası sürekli basılıdır.
• Aşağı Doğru Azalan Metraj Bilgisi: Kolay stok takibi ve makarada kalan kablo miktarının sahada anlık takibini sağlar.
• Parti Numarası Takibi: Metraj satırındaki parti kodu üzerinden orijinal fabrika test sonuçlarına HCS merkezi veri tabanından anında ulaşılabilir.

Tüm Seri Ürün Seçim Tablosu (DataLink 500A Serisi)

Projenizde farklı metraj, kılıf veya ikiz kablo mimarisi gerekirse, HCS DataLink 500A MR/UTP ürün ailesinin tam listesi aşağıdaki gibidir:

* Siamese (Fig-8) Notu: İki özdeş 4 perli kablonun "fermuar" şeklinde birleştirilmesiyle imal edilir. Kablonun bir tanesindeki dış kılıf üzerinde yer alan çıkıntı, kurulum esnasında hatların takibini kolaylaştırır ve doğru tarafta sonlandırma yapılmasını sağlar.

Standartlar ve Onaylar

• ANSI/TIA/568-C.2 Kategori 6A Standartları
• IEC 61156-5 Kategori 6A Standartları
• Halojen Miktarı: LS0H kablolarda ihmal edilebilir düzeydedir.

Fiber4u olarak, 10 Gigabit ağ yapılarında en yüksek performansı sunan metal reflektörlü kablolarımız ve HCS Century™ Ömür Boyu Garanti desteğiyle profesyonel çözümler sunuyoruz. Projelerinize özel fiyat ve teknik destek için bizimle iletişime geçebilirsiniz.
