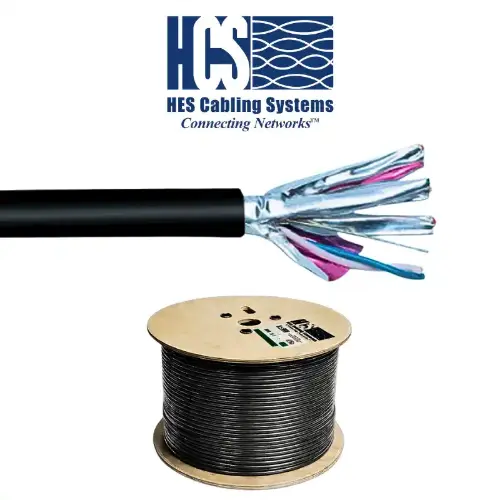

4x2x23# U/FTP CAT 6A Harici PE Siyah

HCS DataLink 500A U/FTP CAT-6A 500 MHz 23 AWG Her Per Ayrı Folyolu Harici - Dış Mekan Network Kablosu (500m Makara)

Datasheet için Tıklayınız

HCS DataLink 500A Harici U/FTP CAT-6A Dış Mekan Kablosu, harici ortamların en zorlu hava koşullarında ve yüksek elektromanyetik parazit (EMI) riski barındıran açık alanlarda 10 Gigabit Ethernet veri iletimi sağlamak amacıyla özel olarak üretilmiştir. 100 metrelik tam veri iletim hatlarında (Kanal) 10GBE uygulamalarını sorunsuz destekleyen bu seri; ANSI/TIA/568-C.2 Kategori 6A ScTP ve IEC 61156-5 Kategori 6A standartlarının gereksinimlerini eksiksiz karşılar. Her bir perinin ayrı ayrı alüminyum folyo ile kaplandığı gelişmiş **U/FTP (PiMF)** yapısı, perler arası sinyal etkileşimini (crosstalk) tamamen engeller, kablodan dışarı sızan ışımayı minimize eder ve olağanüstü bir **Alien Crosstalk** koruması sunar. Ağır koşullara uygun, UV dayanıklı siyah PE dış kılıfı ise kabloyu güneş ışınlarına, neme ve çevresel etkenlere karşı maksimum düzeyde korur. Benzersiz Century™ Ömür Boyu Garanti ve DoubleSafe™ Kalite Güvence Programı güvencesindedir.

Ürünümüz 4x2x23# 500 Metre Makara (H6A-00439-DP) Harici PE Siyah olarak satılmaktadır. Sahada ek koruyucu boru ihtiyacını ve maliyetlerini minimuma indiren, yüksek bütçe dostu, güvenli ve uzun ömürlü bir harici kablolama altyapı çözümüdür. (Projenizin ihtiyacına göre serideki diğer alternatif 305m ve 1000m makara seçenekleri açıklamada listelenmiştir.)

Teknik Yapı

• Her Per Ayrı Folyolu (U/FTP): Folyo yüzü dış kısma bakacak şekilde yerleştirilmiş, %100 bireysel koruma sağlayan şerit alüminyum per folyoları.
• Genel Sargı & Koruma: Folyolanmış perleri bir arada tutan ve harici etkenlere karşı stabiliteyi artıran %100 kaplamalı polyester koruyucu şeffaf bant.
• Topraklama (Drain) Teli: Kesintisiz koruma ve kolay ekranlama entegrasyonu sağlayan katı, 24 AWG (0.51 mm) kalay kaplı tavlanmış bakır iletken.
• Temel İletken: Katı, 23AWG, tavlı çıplak bakır (Solid Bare Copper)
• İzolasyon: Polyolefin
• Büküm Yapısı: 4 adet renk kodlu bükümlü per (8 izole iletken), perler arasındaki sinyal gecikmesini minimize eden benzersiz per yayma dizaynı ile yıldız şeklinde bir seperatör etrafında kablolanmış, polyester bant, alüminyum folyolar ve PE dış kılıf ile korunmuştur. (Fig-8 kablolarda 16 izole iletken, 8 per halindedir.)
• Renk Kodları: Mavi x Beyaz, Turuncu x Beyaz, Yeşil x Beyaz, Kahverengi x Beyaz (Kolayca anlaşılabilen net renk kodlaması sonlandırmayı hızlandırır.)
• Dış Kılıf Yapısı: Ağır koşullara uygun, açık alan ortam şartlarına tam dayanıklı, UV korumalı PE (Polietilen) bileşen.
• Standart Dış Kılıf Rengi: Siyah RAL 9005.

Uygulama Alanları & Desteklenen Protokoller

HCS DataLink 500A Harici U/FTP kablolar, parazit korumalı dış mekan altyapılarında günümüzde mevcut ve gelecekteki muhtemel tüm LAN uygulamalarını aşağıdaki protokoller de dahil olmak üzere eksiksiz destekler:

• 10GBASE-T 10 Gigabit Ethernet & 1000BASE-T Gigabit Ethernet bağlantıları
• 100BASE-T Fast Ethernet, 100BASE-T2, 100BASE-T4 ve 100BASE-TX
• ATM 155, ATM 52, ATM 25 ve TP-PMD
• Token Ring 4 Mbps, 16 Mbps ve 100 Mbps
• Broadband ve Baseband Video
• ISDN Basic ve Primary Access
• 1BASE-5 Starlan ve ISALAN
• ITU V.21 ve X.11

Mekanik ve Çevresel Özellikler

• Çekme Kuvveti: Maksimum 50 N/mm²
• Bükülme Yarıçapı (Kurulum / Kısa Dönem): 8 x Kablo Dış Çapı (mm)
• Bükülme Yarıçapı (Kullanım / Uzun Dönem): 4 x Kablo Dış Çapı (mm)
• Depolama Sıcaklığı: -20°C ~ +80°C
• Çalışma Sıcaklığı: -20°C ~ +60°C
• Kurulum (Enstelasyon) Sıcaklığı: 0°C ~ +50°C
• İletken Kesiti Testi: UL 444 standartlarına uygundur.

Performans ve Avantajlar

• %100 Tek Tek Test: Sevkiyat öncesi her makara veya kutu kablo tek tek test edilerek en üst düzey harici kalite güvencesi sunulur.
• Maksimum Sinyal Hızı (NVP %78-80): Üstün yalıtım tasarımı sayesinde harici hatlardaki uzun mesafeli veri taşımalarında yüksek hızları ve kararlılığı garanti eder.
• Minimum Sinyal Gecikmesi (Skew 25 nS): Perler arasındaki sinyal gecikmesini en az seviyeye indiren benzersiz per yayma tasarımı.
• Üstün EMC Performansı: Min 55 dB birleşim zayıflaması ve düşük transfer empedansı sayesinde dış gürültülere karşı maksimum bağışıklık.

Elektriksel Özellikler

• Empedans Karakteristiği: 100±6 Ohm @ 1-500 MHz
• Direnç Dengesizliği: %2 Maks.
• Kapasitans: 45 pF/m nom. @ 1 KHz
• Kapasitans Dengesizliği (Toprağa Göre): 1500 pF/Km Maks. @ 1 KHz
• Voltaj: 72 Vdc Maks.
• Dielektrik Kuvvet: 1500 Volt / 1 dakika min rms
• Sinyal İletim Süresi (Prop. Delay): 45 nS/100m Maks @ 1-500 MHz
• İzolasyon Direnci: 500 MegaOhm•Km min. @ 500 Vdc
• Birleşim Zayıflaması: 30-100 MHz arası min 55 dB | 100-500 MHz arası 55-20Log(f/100)
• Transfer Empedansı Değerleri:
  • 1-10 MHz frekans aralığında maks 10 mOhm/m
  • 30 MHz frekansta maks 30 mOhm/m

İletim Değerleri (Transmission Values - 500 MHz Kategori 6A Standartları)

* NS: Standart dışı / Belirtilmemiş değerler. Tablo verileri harici dış mekan hatlarındaki 10G kararlılığını tam olarak doğrulamaktadır.

Fiziksel Özellikler (H6A-00439-DP - Harici U/FTP 500m Odaklı Ürün)

• HCS Ürün Kodu: H6A-00439-DP
• Dış Çap (Güçlendirilmiş Harici Gövde): 9.3 mm
• Ağırlık: 72 kg/km
• Paketleme: 500m Koruyucu Harici Makara

Paketleme, İşaretleme ve İzlenebilirlik

• Kablo dış kılıfı üzerinde standart olarak HCS Ürün kodu, kablo tanımlaması, harici ekran türü, metraj bilgisi ve parti numarası sürekli basılıdır.
• Aşağı Doğru Azalan Ardışık Metraj Bilgisi: Depolarda ve harici uygulama sahasında kolay stok takibi sağlar, makarada kalan kablo miktarının anlık olarak izlenmesine yardımcı olur.
• Parti Numarası İzlenebilirliği: Metraj satırında basılı olan özgün parti kodu üzerinden kabloya ait fabrika orijinal test sonuçlarına HCS veri tabanından anında erişilebilir.

Tüm Seri Ürün Seçim Tablosu (Harici U/FTP Serisi)

Projenizde farklı dış mekan metraj veya tambur büyüklükleri gerekirse, HCS DataLink 500A Harici U/FTP ürün ailesinin tam listesi aşağıdaki gibidir:

Standartlar ve Onaylar

• ANSI/TIA/568-C.2 Kategori 6A ScTP Standartları
• IEC 61156-5 Kategori 6A Standartları

Fiber4u olarak, 10 Gigabit dış mekan ağ yapılarında elektromanyetik gürültü koruması sunan harici altyapı kablolarımız ve HCS Century™ Ömür Boyu Garanti desteğiyle profesyonel çözümler sunuyoruz. Projelerinize özel fiyat ve harici altyapı teknik desteği için bizimle iletişime geçebilirsiniz.
