HCS DataLink 2000 S/FTP CAT-8 2000 MHz 22 AWG Çift Ekranlı / Örgü Blendajlı LS0H 40G Data Kablosu (500m Makara)
Datasheet için Tıklayınız
HCS DataLink 2000 S/FTP CAT-8 LS0H Kablo, kablolama teknolojisinin ulaştığı en üst nokta olan 2000 MHz (2 GHz) frekans bandında çalışmak üzere tasarlanmış ultra performans segmenti bir ağ kablosudur. 30 metrelik kısa mesafe veri iletim hatlarında (Kanal) yeni nesil **25GBASE-T (25 Gigabit)** ve **40GBASE-T (40 Gigabit)** uygulamalarını tamamen kayıpsız, sıfır gecikme ve kusursuz kararlılıkla destekler. İç yapısında yer alan **çift katmanlı zırh (S/FTP)** mimarisi sayesinde; her bir per bağımsız polyester-alüminyum folyo ile kaplanırken, tüm perler ortak kalay kaplı bakır saç örgü blendaj ile sıkıca sarılmıştır. Bu olağanüstü koruma yapısı kablodan dışarı sızan ışımayı sıfıra indirir, elektromanyetik gürültü bağışıklığını maksimuma çıkarır ve çevre kablo demetlerinden kaynaklanan parazitlerin (**Alien Crosstalk - AXT**) oluşmasını tamamen engeller. ANSI/TIA-568-C.2-1 Kategori 8 ile IEC 61156-9 Kategori 8.1 ve 8.2 standartlarının gereksinimlerini fazlasıyla karşılayan kablo, PoE+ dahil olmak üzere **IEEE 802.3at** standartlarını ve AB RoHS-2 direktiflerini tam anlamıyla destekler. Halojensiz LS0H dış kılıfı sayesinde yangın anında zehirli gaz salınımı yapmaz ve zehirli duman miktarını minimumda tutarak en üst düzey insan güvenliği sağlar. Benzersiz Century™ Ömür Boyu Garanti ve DoubleSafe™ Kalite Güvence Programı güvencesindedir.

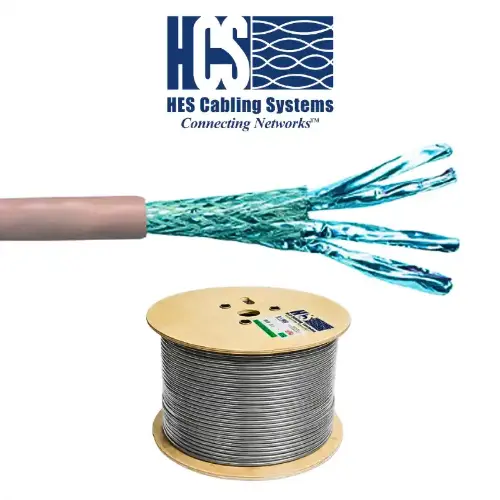

Ürünümüz 4x2x22# 500 Metre Makara (H08-F0402-DP) S/FTP CAT 8 LS0H Gri olarak satılmaktadır. Sahip olduğu kalın **22 AWG** saf bakır iletken kesiti sayesinde yüksek akımlı PoE+ (Power over Ethernet) uygulamalarında ısınma yapmaz, veri merkezleri, bulut bilişim üsleri, yapay zeka işlem merkezleri ve ultra yüksek bant genişliği gerektiren stratejik ağ projeleri için benzersiz bir çözümdür. (Projenizin ihtiyacına göre serideki diğer alternatif 23 AWG seçenekleri ile Siamese Fig-8 ikiz kablo modelleri açıklamada listelenmiştir.)
Teknik Yapı
- Ultra Güçlü Çift Katmanlı Ekranlama (S/FTP):
- Bireysel Ekranlama: Sinyal etkileşimini (Crosstalk) tamamen ortadan kaldırmak için folyo yüzü dış tarafa bakacak şekilde yerleştirilmiş %100 koruma sağlayan polyester-alüminyum per folyoları.
- Ortak Dış Blendaj: İç folyoya en yakın temasta olacak şekilde yerleştirilmiş, elektromanyetik dalgalara karşı pazarın en yüksek yalıtımını ve mekanik mukavemetini sağlayan kalay kaplı bakır saç örgü (Braid Shielding).
- Temel İletken: Katı, 22AWG, tavlı çıplak bakır (Solid Bare Copper - Maksimum akım ve veri taşıma kapasitesi).
- İzolasyon: Polyolefin
- Büküm Yapısı: 4 adet renk kodlu, ayrı ayrı folyolanmış bükümlü per (8 izole iletken), perler arasındaki sinyal gecikmesini en aza indiren benzersiz per yayma dizaynı ile bir arada kablolanmış, kalay kaplı bakır saç örgü ve kılıf ile korunmuştur. (Fig-8 kablolarda 16 izole iletken, 8 per halindedir.)
- Renk Kodları: Mavi x Beyaz, Turuncu x Beyaz, Yeşil x Beyaz, Kahverengi x Beyaz (Kolayca anlaşılabilen ve ayırt edilebilen net yapı sonlandırmayı pratikleştirir.)
- Topraklama Sistemi: Kalay kaplı bakır saç örgü blendaj, per folyolarına doğrudan temas ederek ekstra bir topraklama teline ihtiyaç duymadan kesintisiz, kayıpsız ve kararlı şaseleme hattı oluşturur.
- Dış Kılıf Yapısı: LS0H (Halogen free) alev geciktirmeli bileşen. Yangın performansı testlerinde halojen gazı ve duman yoğunluğu kriterleri için IEC 60754 ve IEC 61034 standartlarına tam uyumludur.
- Standart Dış Kılıf Rengi: Açık Gri RAL 7035 (İstenirse diğer renkler mevcuttur.)
Uygulama Alanları & Desteklenen Protokoller
HCS DataLink 2000 CAT 8 yatay kablolar, günümüzde mevcut ve gelecekteki muhtemel tüm yüksek frekanslı LAN/WAN uygulamalarını eksiksiz destekler:
- IEEE 802.3bq-2016 25GBASE-T (25 Gigabit) ve 40GBASE-T (40 Gigabit) Ethernet hatları (30 metreye kadar)
- IEEE 802.3an 10GBASE-T 10 Gigabit Ethernet & 1000BASE-T 1 Gigabit Ethernet bağlantıları
- 1000 MHz’e kadar Broadband Dijital ve Analog CATV sinyalleri
- SOHO ve tüm 4 perde çift simultane (aynı anda bağımsız) uygulamalar
- PoE+ dahil olmak üzere IEEE 802.3at 2009 Bölüm 3 Ek 3 standardı tam desteği
- 100BASE-T "Fast Ethernet", 100BASE-T4, 100BASE-TX ve 10BASE-T Ethernet
- ATM 155, ATM 52, ATM 25 ve TP-PMD | Token Ring 4, 16 ve 100 Mbps
- Broadband ve Baseband Video | ISDN Basic ve Primary Access | ISALAN, ITU V.21 ve X.11
Mekanik ve Çevresel Özellikler
- Çekme Kuvveti: Maksimum 50 N/mm²
- Bükülme Yarıçapı (Kurulum / Kısa Dönem): 8 x Kablo Dış Çapı (mm)
- Bükülme Yarıçapı (Kullanım / Uzun Dönem): 4 x Kablo Dış Çapı (mm)
- Depolama Sıcaklığı: -20°C ~ +80°C
- Çalışma Sıcaklığı: -20°C ~ +60°C
- Kurulum (Enstelasyon) Sıcaklığı: 0°C ~ +50°C
- Alev Testi Standartları: IEC 60332-1, IEC 60332-3-24 veya IEC 60332-3-25
- İletken Kesiti Testi: UL 444 standartlarına uygundur.
Performans ve Avantajlar
- %100 Tek Tek Test: Sevkiyat öncesi her makara veya kutu kablo tek tek test edilerek en üst düzey laboratuvar kalite güvencesi sunulur.
- Maksimum Sinyal Hızı (NVP %77-80): Gelişmiş hücresel yalıtım teknolojisi sayesinde sinyal yayılım hızını 2 GHz'de bile optimize eder ve uzun hatlardaki veri kayıplarını en aza indirir.
- Yüksek ACR Değerleri: Çift folyolu yapısı ve yüksek per dengesi, gürültü kaynaklı paket kayıplarını engelleyerek kararlı sinyal devamlılığı sunar.
- Pürüzsüz ve Rijit Dış Kılıf: Kablonun makarasından kolay, hızlı ve hasarsız bir şekilde çekilmesini ve tava/kanal kurulumunu sağlar.
Elektriksel Özellikler
- Empedans Karakteristiği: 100±5 Ohm @ 1-2000 MHz (Ultra dar tolerans bandı)
- DC Direnci: Maksimum 62.0 Ohm/km
- Direnç Dengesizliği: %2 maks.
- Kapasitans: 45 pF/m nom. @ 1 KHz
- Kapasitans Dengesizliği (Toprağa Göre): 1500 pF/Km maks. @ 1 KHz
- Voltaj: 72 Vdc maks.
- Dielektrik Kuvvet: 700 Volt / 1 dakika min rms
- Sinyal İletim Süresi (Prop. Delay): 1-2000 MHz frekans aralığında 534+36/f¹/² nS/100m maks.
- Perler Arası Sinyal Gecikmesi (Skew): 1-2000 MHz aralığında maks 15 nS/100m (Ultra kararlı eş zamanlı iletim)
- İzolasyon Direnci: 500 MegaOhm•Km min. @ 500 Vdc
- Birleşim Zayıflaması: IEC 61156-5 Tip I standartlarına uygundur.
- Transfer Empedansı: IEC 61156-5 Seviye I standartlarına uygundur.
İletim Değerleri (Transmission Values - 2000 MHz Kategori 8 Tam Frekans Sınırları)
| Frekans (MHz) | Zayıflama (dB/100m) Maks | NEXT (dB) Min | PS NEXT (dB) Min | ACR-F (dB/100m) Min | PS ACR-F (dB/100m) Min | RL (dB) Min | Skew (nS/100m) Maks | Delay (nS/100m) Maks | TCL (dB) Min | EL-TCTL (dB) Min | PS ANEXT (dB) Min | PS AACRF (dB) Min |
|---|
| 1 | 2.06 | 78.00 | 75.00 | 78.00 | 75.00 | 20.00 | 25.00 | 570.00 | 40.00 | 40.00 | 80.00 | 80.00 |
| 4 | 3.75 | 78.00 | 75.00 | 78.00 | 75.00 | 23.01 | 25.00 | 552.00 | 40.00 | 27.96 | 80.00 | 80.00 |
| 8 | 5.22 | 78.00 | 75.00 | 78.00 | 75.00 | 24.52 | 25.00 | 546.73 | 36.45 | 21.94 | 80.00 | 80.00 |
| 10 | 5.82 | 78.00 | 75.00 | 78.00 | 75.00 | 25.00 | 25.00 | 545.38 | 35.00 | 20.00 | 80.00 | 80.00 |
| 16 | 7.34 | 78.00 | 75.00 | 76.52 | 73.52 | 25.00 | 25.00 | 543.00 | 31.94 | 15.92 | 80.00 | 78.12 |
| 20 | 8.21 | 78.00 | 75.00 | 74.58 | 71.58 | 25.00 | 25.00 | 542.05 | 30.48 | 13.98 | 80.00 | 76.18 |
| 25 | 9.18 | 78.00 | 75.00 | 72.64 | 69.64 | 25.00 | 25.00 | 541.20 | 29.03 | 12.04 | 80.00 | 74.24 |
| 30 | 10.05 | 78.00 | 75.00 | 71.06 | 68.06 | 25.00 | 25.00 | 540.57 | 27.84 | 10.46 | 80.00 | 72.66 |
| 31.25 | 10.26 | 78.00 | 75.00 | 70.70 | 67.70 | 25.00 | 25.00 | 540.44 | 27.58 | 10.10 | 80.00 | 72.30 |
| 40 | 11.62 | 78.00 | 75.00 | 68.56 | 65.56 | 25.00 | 25.00 | 539.69 | 25.97 | 7.96 | 80.00 | 70.16 |
| 62.5 | 14.57 | 78.00 | 75.00 | 64.68 | 61.68 | 23.64 | 25.00 | 538.55 | 23.06 | 5.00 | 80.00 | 66.28 |
| 100 | 18.53 | 75.40 | 72.40 | 60.60 | 57.60 | 22.21 | 25.00 | 537.60 | 20.00 | 5.00 | 80.00 | 62.20 |
| 200 | 26.47 | 70.88 | 67.88 | 54.58 | 51.58 | 20.11 | 25.00 | 536.55 | 15.48 | 5.00 | 80.00 | 56.18 |
| 250 | 29.73 | 69.43 | 66.43 | 52.64 | 49.64 | 19.43 | 25.00 | 536.38 | 14.03 | 5.00 | 80.00 | 54.24 |
| 300 | 32.69 | 68.24 | 65.24 | 51.06 | 48.06 | 18.87 | 25.00 | 536.08 | 12.84 | 5.00 | 80.00 | 52.66 |
| 400 | 38.01 | 66.37 | 63.37 | 48.56 | 45.56 | 18.00 | 25.00 | 535.80 | 10.97 | 5.00 | 78.47 | 50.16 |
| 500 | 42.76 | 64.92 | 61.92 | 46.62 | 43.62 | 17.32 | 25.00 | 535.61 | 9.52 | 5.00 | 77.02 | 48.22 |
| 600 | 47.10 | 63.73 | 60.73 | 45.04 | 42.04 | 16.77 | 25.00 | 535.47 | 8.33 | 5.00 | 75.83 | 46.64 |
| 1000 | 61.93 | 60.40 | 57.40 | 40.60 | 37.60 | 15.21 | 25.00 | 535.14 | 7.00 | 5.00 | 72.50 | 42.20 |
| 1500 | 77.22 | 57.76 | 54.76 | 37.08 | 34.08 | 13.98 | 25.00 | 534.93 | 7.00 | 5.00 | 69.86 | 38.68 |
| 2000 | 90.50 | 55.88 | 52.88 | 34.58 | 31.58 | 13.11 | 25.00 | 534.80 | 7.00 | 5.00 | 67.98 | 36.18 |
Fiziksel Özellikler (H08-F0402-DP - 500m Odaklı Ürün)
- HCS Ürün Kodu: H08-F0402-DP
- Kesit Ölçüsü: 4x2x22# (Gelişmiş PoE ve Akım Taşıma Kapasitesi)
- Dış Çap (Ultra Zırhlı Gövde): 8.0 mm
- Ağırlık: 74 kg/km
- Kalorifik Değer: 650 kj/m
- Paketleme: 500m Makaralı Ağır Hizmet Tamburu
Paketleme, İşaretleme ve İzlenebilirlik
- Kablo üzerinde standart olarak HCS Ürün kodu, kablo tanımlaması, Kategori 8 2000 MHz ibaresi, metraj bilgisi ve parti numarası sürekli basılıdır.
- Aşağı Doğru Azalan Metraj Bilgisi: Sahada ve depolarda hızlı stok kontrolü sunar, makarada tam olarak kaç metre yüksek performanslı kablo kaldığını anında görmenizi sağlar.
- Parti Numarası İzlenebilirliği: Metraj satırında basılı olan parti kodu ile kabloya ait laboratuvar fabrika orijinal test sonuçlarına HCS veri tabanından anında erişilebilir.
Tüm Seri Ürün Seçim Tablosu (DataLink 2000 CAT 8 Serisi)
Projenizde farklı kesit, metraj veya ikiz kablo mimarisi gerekirse, HCS DataLink 2000 Kategori 8 ürün ailesinin tam listesi aşağıdaki gibidir:
| HCS Kodu | Ürün Adı / Açıklama | Çap (mm) | Ağırlık (kg/km) | Kal. Değeri (kj/m) | Paketleme | Notlar |
|---|
| H08-F040K-DP | 4x2x23# S/FTP CAT 8 LS0H Gri | 7.5 | 65 | 600 | 500m Makara | 23 AWG Ekonomik Seri |
| H08-F040K-DM | 4x2x23# S/FTP CAT 8 LS0H Gri | 7.5 | 65 | 600 | 1000m Makara | 23 AWG Ekonomik Seri |
| H08-F0402-DP | 4x2x22# S/FTP CAT 8 LS0H Gri | 8.0 | 74 | 650 | 500m Makara | İncelediğiniz Ürün (22 AWG) |
| H08-F0402-DM | 4x2x22# S/FTP CAT 8 LS0H Gri | 8.0 | 74 | 650 | 1000m Makara | 22 AWG Profesyonel Seri |
| H08-F080K-DP | 2x(4x2x23#) S/FTP CAT 8 LS0H Gri | 7.5x15.0 | 130 | 1200 | 500m Makara | FIG-8 Siamese (İkiz) - 23 AWG |
| H08-F080K-DM | 2x(4x2x23#) S/FTP CAT 8 LS0H Gri | 7.5x15.0 | 130 | 1200 | 1000m Makara | FIG-8 Siamese (İkiz) - 23 AWG |
| H08-F0804-DP | 2x(4x2x22#) S/FTP CAT 8 LS0H Gri | 8.0x16.0 | 145 | 1300 | 500m Makara | FIG-8 Siamese (İkiz) - 22 AWG * |
| H08-F0804-DM | 2x(4x2x22#) S/FTP CAT 8 LS0H Gri | 8.0x16.0 | 145 | 1300 | 1000m Makara | FIG-8 Siamese (İkiz) - 22 AWG * |
* Siamese (Fig-8) Notu: İki özdeş 4 perli zırhlı kablonun "fermuar" mimarisiyle birleşimidir. Kablonun bir tarafındaki dış kılıfta yer alan özel çıkıntı (rib), sonlandırma ve hat çekimi esnasında takibi kolaylaştırarak doğru tarafta işlem yapma güvenliği sağlar.
Standartlar, Onaylar & Yangın Uyumluluğu
- ANSI/TIA-568-C.2-1 Kategori 8 Standartları
- IEC 61156-9 (FDIS) Kategori 8.1 ve Kategori 8.2 Tam Onaylı
- AB RoHS Uyumluluğu: 2011/65/EU (RoHS-2) direktiflerine tam uyumlu yapı.
- Alev Geciktirme ve Güvenlik: IEC 60332-1, IEC 60332-3-24 veya IEC 60332-3-25. F=E kırılımıyla **AB CPR** (Yapı Malzemeleri Yönetmeliği) standartlarını destekler.
Fiber4u olarak, 25G/40G yeni nesil veri iletim şebekelerinde, yapay zeka omurgalarında ve yüksek akımlı PoE projelerinde pazarın en kararlı ve gelişmiş koruma kalkanını sunan HCS Kategori 8 kablolarımız ve HCS Century™ Ömür Boyu Garanti desteğiyle profesyonel projelerinize eşlik ediyoruz. Projelerinize özel fiyatlandırma ve en üst düzey teknik destek için bizimle iletişime geçebilirsiniz.
