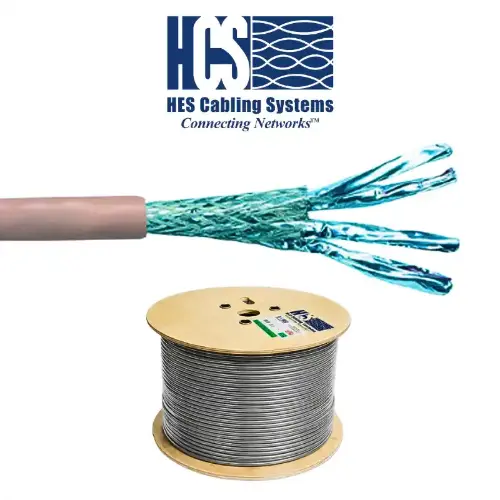

HCS DataLink 600 S/FTP CAT-7+ 1200 MHz 23 AWG Çift Ekranlı / Örgü Blendajlı LS0H Data Kablosu (500m Makara)
Datasheet için Tıklayınız
HCS DataLink 600 S/FTP CAT-7+ LS0H Kablo, 1200 MHz ultra yüksek frekans bandına kadar test edilip onaylanmış, geleceğin en yoğun veri iletim altyapıları için özel olarak tasarlanmış yatay yapısal kablolama sistemi ürünüdür. 100 metrelik uçtan uca tam kanal (Channel) uygulamalarında 10 Gigabit Ethernet (10GBASE-T) hızlarını eksiksiz karşılamanın yanı sıra, 1200 MHz'e kadar genişleyen Broadband Dijital ve Analog CATV sinyallerini tamamen kayıpsız ve kesintisiz taşır. İç yapısında barındırdığı **çift katmanlı zırh (S/FTP)** mimarisi sayesinde; her bir per bağımsız polyester-alüminyum folyo ile kaplanırken, tüm perler ortak kalay kaplı bakır saç örgü blendaj ile sıkıca sarılmıştır. Bu üstün koruma kalkanı kablodan dışarı sızan ışımayı minimuma indirir, gürültü bağışıklığını maksimize ederek kusursuz bir Elektro Manyetik Uyumluluk (EMC) sağlar ve çevre kablo demetlerinden kaynaklanan parazitlerin (**Alien Crosstalk - AXT**) oluşmasını tamamen engeller. IEC 61156-5 (ISO/IEC 11801) ve CENELEC EN 50288-4 standartlarının çok üzerinde bir performans sergileyen bu seri, 2011/65/CE (RoHS-2) AB direktiflerine tam uyumludur. Halojensiz LS0H dış kılıfı sayesinde yangın anında zehirli gaz salınımı yapmaz ve zehirli duman miktarını minimumda tutarak en üst düzey insan güvenliği sağlar. Benzersiz Century™ Ömür Boyu Garanti ve DoubleSafe™ Kalite Güvence Programı güvencesindedir.
Ürünümüz 4x2x23# 500 Metre Makara (H07-F0422-DP) S/FTP CAT 7+ LS0H Gri olarak satılmaktadır. Gelişmiş veri merkezleri, yüksek bütçeli otomasyon sistemleri, askeri ve medikal ağlar, yayın stüdyoları ve aynı anda 4 per üzerinden bağımsız simultane uygulamaların çalıştırılacağı yapılar için pazarın en kararlı 1200 MHz altyapı çözümüdür. (Projenizin ihtiyacına göre serideki diğer alternatif 1000m makara seçenekleri ile Siamese Fig-8 ikiz kablo modelleri açıklamada listelenmiştir.)
Teknik Yapı
- Ultra Güçlü Çift Katmanlı Ekranlama (S/FTP):
- Bireysel Ekranlama: Sinyal etkileşimini (Crosstalk) tamamen ortadan kaldırmak için folyo yüzü dış tarafa bakacak şekilde yerleştirilmiş %100 koruma sağlayan polyester-alüminyum per folyoları.
- Ortak Dış Blendaj: Per folyolarıyla yakın temas halinde yerleştirilmiş, elektromanyetik parazitlere karşı en üst düzey koruma ve yüksek mekanik mukavemet sağlayan kalay kaplı bakır saç örgü (Braid Shielding).
- Temel İletken: Katı, 23AWG, tavlı çıplak bakır (Solid Bare Copper)
- İzolasyon: Polyolefin
- Büküm Yapısı: 4 adet renk kodlu, ayrı ayrı folyolanmış bükümlü per (8 izole iletken), perler arasındaki sinyal gecikmesini minimize eden benzersiz per yayma dizaynı ile bir arada kablolanmış, kalay kaplı bakır saç örgü ve kılıf ile korunmuştur. (Fig-8 kablolarda 16 izole iletken, 8 per halindedir.)
- Renk Kodları: Mavi x Beyaz, Turuncu x Beyaz, Yeşil x Beyaz, Kahverengi x Beyaz (Kolayca anlaşılabilen ve ayırt edilebilen net yapı sonlandırmayı pratikleştirir.)
- Topraklama Sistemi: Kalay kaplı bakır saç örgü blendaj, per folyolarına doğrudan temas ederek ekstra bir topraklama teline ihtiyaç duymadan kesintisiz ve kararlı şaseleme hattı oluşturur.
- Dış Kılıf Yapısı: LS0H (Halogen free) alev geciktirmeli bileşen. Yangın performansı testlerinde halojen gazı ve duman yoğunluğu kriterleri için IEC 60754 ve IEC 61034 standartlarına tam uyumludur.
- Standart Dış Kılıf Rengi: Açık Gri RAL 7035 (İtenirse diğer renkler mevcuttur.)
Uygulama Alanları & Desteklenen Protokoller
HCS DataLink 600 CAT 7+ 1200 MHz yatay kablolar, günümüzde mevcut ve gelecekteki muhtemel tüm yüksek frekanslı LAN/WAN uygulamalarını eksiksiz destekler:
- 1200 MHz’e kadar Broadband Dijital ve Analog CATV sinyalleri
- SOHO ve tüm 4 perde çift simultane (aynı anda bağımsız) uygulamalar
- 10GBASE-T 10 Gigabit Ethernet & 1000BASE-T 1 Gigabit Ethernet bağlantıları
- 100BASE-T Fast Ethernet, 100BASE-T2, 100BASE-T4 ve 100BASE-TX
- ATM 155, ATM 52, ATM 25 ve TP-PMD
- Token Ring 4 Mbps, 16 Mbps ve 100 Mbps
- Broadband ve Baseband Video | ISDN Basic ve Primary Access
- 1BASE-5 Starlan, ISALAN, ITU V.21 ve X.11
Mekanik ve Çevresel Özellikler
- Çekme Kuvveti: Maksimum 50 N/mm²
- Bükülme Yarıçapı (Kurulum / Kısa Dönem): 8 x Kablo Dış Çapı (mm)
- Bükülme Yarıçapı (Kullanım / Uzun Dönem): 4 x Kablo Dış Çapı (mm)
- Depolama Sıcaklığı: -20°C ~ +80°C
- Çalışma Sıcaklığı: -20°C ~ +60°C
- Kurulum (Enstelasyon) Sıcaklığı: 0°C ~ +50°C
- Alev Testi Standartları: IEC 60332-1, IEC 60332-3-24 veya IEC 60332-3-25 (Kılıf kod kırılımına göre)
- İletken Kesiti Testi: UL 444 standartlarına uygundur.
Performans ve Avantajlar
- %100 Tek Tek Test: Sevkiyat öncesi her makara veya kutu kablo tek tek test edilerek en üst düzey kalite güvencesi sunulur.
- Maksimum Sinyal Hızı (NVP %77-80): Gelişmiş hücresel yalıtım teknolojisi sayesinde sinyal yayılım hızını optimize eder ve uzun hatlardaki veri kayıplarını en aza indirir.
- Yüksek ACR Değerleri: Çift folyolu yapısı ve yüksek per dengesi, gürültü kaynaklı paket kayıplarını engelleyerek kararlı sinyal devamlılığı sunar.
- Pürüzsüz ve Rijit Dış Kılıf: Kablonun makarasından veya kutusundan kolay, hızlı ve hasarsız bir şekilde çekilmesini ve kurulmasını sağlar.
Elektriksel Özellikler
- Empedans Karakteristiği: 100±5 Ohm @ 1-1200 MHz (Ultra dar tolerans bandı)
- Direnç Dengesizliği: %2 maks.
- Kapasitans: 45 pF/m nom. @ 1 KHz
- Kapasitans Dengesizliği (Toprağa Göre): 1500 pF/Km maks. @ 1 KHz
- Voltaj: 72 Vdc maks.
- Dielektrik Kuvvet: 700 Volt / 1 dakika min rms
- Sinyal İletim Süresi (Prop. Delay): 1-1200 MHz frekans aralığında 500+36/f¹/² nS/100m maks.
- Perler Arası Sinyal Gecikmesi (Skew): 1-1200 MHz aralığında maks 25 nS/100m (Kusursuz eş zamanlı iletim)
- İzolasyon Direnci: 500 MegaOhm•Km min. @ 500 Vdc
- Birleşim Zayıflaması: 30-100 MHz arası min 85 dB | 100-600 MHz arası 85-20Log(f/100)
- Ekranlama Zayıflaması: 30-600 MHz frekans aralığında min 60 dB
- Düşük Transfer Empedansı Değerleri:
- 1-30 MHz frekans aralığında maks 10 mOhm/m
- 30-100 MHz frekans aralığında maks 30 mOhm/m
İletim Değerleri (Transmission Values - 1200 MHz Sınırları)
| Frekans (MHz) | Zayıflama (dB/100m) Maks | NEXT (dB) Min | PS NEXT (dB) Min | ELFEXT (dB/100m) Min | PS ELFEXT (dB/100m) Min | RL (dB) Min | TCL (dB) Min | EL TCL (dB) Min | PS ANEXT (dB) Min | PS AFEXT (dB) Min |
|---|
| 1 | NS | 78.0 | 75.0 | 78.0 | 75.0 | 20.0 | 40.0 | 35.0 | 67.0 | 67.0 |
| 4 | 3.74 | 78.0 | 75.0 | 83.3 | 80.3 | 23.0 | 40.0 | 23.0 | 67.0 | 67.0 |
| 8 | 5.24 | 78.0 | 75.0 | 77.2 | 74.2 | 24.5 | 40.0 | 16.9 | 67.0 | 67.0 |
| 10 | 5.86 | 78.0 | 75.0 | 75.3 | 72.3 | 25.0 | 40.0 | 15.0 | 67.0 | 67.0 |
| 16 | 7.41 | 78.0 | 75.0 | 71.2 | 68.2 | 26.0 | 38.0 | 10.9 | 67.0 | 67.0 |
| 20 | 8.29 | 78.0 | 75.0 | 69.3 | 66.3 | 25.0 | 37.0 | 9.0 | 67.0 | 67.0 |
| 25 | 9.29 | 78.0 | 75.0 | 67.3 | 64.3 | 24.3 | 36.0 | 7.0 | 67.0 | 65.2 |
| 31.25 | 10.41 | 78.0 | 75.0 | 65.4 | 62.4 | 23.6 | 35.1 | 5.1 | 67.0 | 63.3 |
| 62.5 | 14.88 | 75.5 | 72.5 | 59.4 | 56.4 | 21.5 | 32.0 | NS | 67.0 | 57.3 |
| 100 | 19.02 | 72.4 | 69.4 | 55.3 | 52.3 | 20.1 | 30.0 | NS | 67.0 | 53.2 |
| 150 | 23.56 | 69.8 | 66.8 | 51.8 | 48.8 | 18.9 | 28.2 | NS | 67.0 | 49.7 |
| 200 | 27.47 | 67.9 | 64.9 | 49.3 | 46.3 | 18.0 | 27.0 | NS | 67.0 | 47.2 |
| 250 | 30.97 | 66.4 | 63.4 | 47.3 | 44.3 | 17.3 | 26.0 | NS | 67.0 | 45.2 |
| 300 | 34.19 | 65.2 | 62.2 | 45.8 | 42.8 | 17.3 | NS | NS | 67.0 | 43.7 |
| 400 | 40.01 | 63.4 | 60.4 | 43.3 | 40.3 | 17.3 | NS | NS | 67.0 | 41.2 |
| 500 | 45.26 | 61.9 | 58.9 | 41.3 | 38.3 | 17.3 | NS | NS | 67.0 | 39.2 |
| 600 | 50.10 | 60.7 | 57.7 | 39.7 | 36.7 | 17.3 | NS | NS | 65.8 | 37.6 |
| 700 | 54.63 | 59.7 | 56.7 | 38.4 | 35.4 | 16.6 | NS | NS | 64.8 | 36.3 |
| 800 | 58.92 | 58.9 | 55.9 | 37.2 | 34.2 | 16.1 | NS | NS | 64.0 | 35.1 |
| 1000 | 66.93 | 57.4 | 54.4 | 35.3 | 32.3 | 15.1 | NS | NS | 62.5 | 33.2 |
| 1200 | 74.36 | 56.2 | 53.2 | 33.7 | 30.7 | 14.3 | NS | NS | 61.3 | 31.6 |
* Not: 600 MHz üzerindeki üst frekans değerleri, referans ve genişletilmiş CAT 7+ 1200 MHz bant genişliği doğrulaması amacıyla verilmiştir. NS: Standart dışı / Belirtilmemiş.
Fiziksel Özellikler (H07-F0422-DP - 500m Odaklı Ürün)
- HCS Ürün Kodu: H07-F0422-DP
- Dış Çap (Kompakt ve Zırhlı Yapı): 7.0 mm
- Ağırlık: 48 kg/km
- Kalorifik Değer: 660 kj/m
- Paketleme: 500m Makaralı Güçlendirilmiş Tambur
Paketleme, İşaretleme ve İzlenebilirlik
- Kablo üzerinde standart olarak HCS Ürün kodu, kablo tanımlaması, Kategori 7+ 1200 MHz ibaresi, metraj bilgisi ve parti numarası sürekli basılıdır.
- Aşağı Doğru Azalan Metraj Bilgisi: Sahada ve depolarda hızlı stok kontrolü sunar, makarada tam olarak kaç metre yüksek performanslı kablo kaldığını anında görmenizi sağlar.
- Parti Numarası İzlenebilirliği: Metraj satırında basılı olan parti kodu ile kabloya ait laboratuvar fabrika orijinal test sonuçlarına HCS veri tabanından anında ulaşılabilir.
Tüm Seri Ürün Seçim Tablosu (DataLink 600 CAT 7+ 1200 MHz Serisi)
Projenizde farklı metraj, kılıf tipi veya ikiz kablo mimarisi gerekirse, HCS DataLink 600 Kategori 7+ 1200 MHz ürün ailesinin tam listesi aşağıdaki gibidir:
| HCS Kodu | Ürün Adı / Açıklama | Çap (mm) | Ağırlık (kg/km) | Kal. Değeri (kj/m) | Paketleme | Notlar |
|---|
| H07-F0421-DP | 4x2x23# S/FTP CAT 7+ PVC Gri, 1200 MHz | 7.0 | 48 | 660 | 500m Makara | Saç Örgü Blendajlı |
| H07-F0421DM | 4x2x23# S/FTP CAT 7+ PVC Gri, 1200 MHz | 7.0 | 48 | 660 | 1000m Makara | Saç Örgü Blendajlı |
| H07-F0422-DP | 4x2x23# S/FTP CAT 7+ LS0H Gri, 1200 MHz | 7.0 | 48 | 660 | 500m Makara | İncelediğiniz Ürün |
| H07-F0422-DM | 4x2x23# S/FTP CAT 7+ LS0H Gri, 1200 MHz | 7.0 | 48 | 660 | 1000m Makara | Saç Örgü Blendajlı |
| H07-F0823-DP | 2x(4x2x23#) S/FTP CAT 7+ PVC Gri, 1200 MHz | 7.0x14.2 | 100 | 1320 | 500m Makara | FIG-8 Siamese (İkiz) * |
| H07-F0823-DM | 2x(4x2x23#) S/FTP CAT 7+ PVC Gri, 1200 MHz | 7.0x14.2 | 100 | 1320 | 1000m Makara | FIG-8 Siamese (İkiz) * |
| H07-F0824-DP | 2x(4x2x23#) S/FTP CAT 7+ LS0H Gri, 1200 MHz | 7.0x14.2 | 100 | 1320 | 500m Makara | FIG-8 Siamese (İkiz) * |
| H07-F0824-DM | 2x(4x2x23#) S/FTP CAT 7+ LS0H Gri, 1200 MHz | 7.0x14.2 | 100 | 1320 | 1000m Makara | FIG-8 Siamese (İkiz) * |
* Siamese (Fig-8) Notu: İki özdeş 4 perli zırhlı kablonun "fermuar" mimarisiyle birleşimidir. Kablonun bir tarafındaki dış kılıfta yer alan özel çıkıntı (rib), sonlandırma ve hat çekimi esnasında takibi kolaylaştırarak doğru tarafta işlem yapma güvenliği sağlar.
Standartlar ve Onaylar
- IEC 61156-5 (ISO/IEC-11801) Standartları
- CENELEC EN 50288-4 Standartları
- RoHS Uyumluluğu: 2011/65/CE (RoHS-2) direktiflerine tam uyumlu çevre dostu yapı.
Fiber4u olarak, 10 Gigabit ağ projelerinde ultra geniş 1200 MHz bant genişliği ve saç örgü zırh koruması sunan Kategori 7+ S/FTP iç mekan kablolarımız ve HCS Century™ Ömür Boyu Garanti desteğiyle profesyonel projelerinize değer katıyoruz. Projelerinize özel fiyat ve teknik altyapı desteği için bizimle iletişime geçebilirsiniz.
