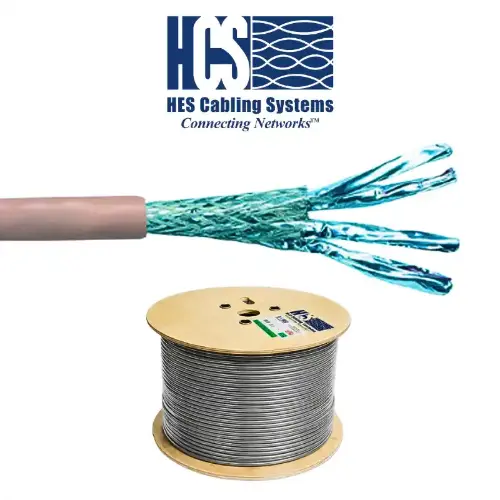

4x2x23# S/FTP CAT 7+ LS0H Gri, 1000 MHz

HCS DataLink 600 S/FTP CAT-7+ 1000 MHz 23 AWG Çift Ekranlı / Örgü Blendajlı LS0H Data Kablosu (500m Makara)

Datasheet için Tıklayınız

HCS DataLink 600 S/FTP CAT-7+ LS0H Kablo, 1000 MHz frekans bandına kadar test edilmiş ve onaylanmış, ultra yüksek hızlı yatay yapısal kablolama sistemleri için özel olarak geliştirilmiş üst segment bir ağ kablosudur. 100 metrelik uçtan uca tam kanal (Channel) uygulamalarında 10 Gigabit Ethernet (10GBASE-T) hızlarını ve 1000 MHz'e kadar Broadband Dijital/Analog CATV sinyallerini tamamen kayıpsız destekler. Yapısındaki gelişmiş **çift katmanlı zırh (S/FTP)** mimarisi sayesinde; her bir per bağımsız polyester-alüminyum folyo ile kaplanırken, tüm perler ortak kalay kaplı bakır saç örgü blendaj ile sıkıca sarılmıştır. Bu kusursuz tasarım, kablodan dışarı sızan ışımayı minimuma indirir, gürültü bağışıklığını maksimize ederek mükemmel Elektro Manyetik Uyumluluk (EMC) sağlar ve çevre kablo demetlerinden kaynaklanan parazitlerin (**Alien Crosstalk - AXT**) oluşmasını tamamen engeller. IEC 61156-5 (ISO/IEC 11801) ve CENELEC EN 50288-4 standartlarının çok üzerinde bir performans sergileyen bu seri, 2011/65/CE (RoHS-2) güncel AB direktiflerine tam uyumludur. Halojensiz LS0H dış kılıfı sayesinde yangın anında zehirli gaz salınımı yapmayarak en üst düzey insan güvenliği sağlar. Benzersiz Century™ Ömür Boyu Garanti ve DoubleSafe™ Kalite Güvence Programı güvencesindedir.

Ürünümüz 4x2x23# 500 Metre Makara (H07-F0412-DP) S/FTP CAT 7+ LS0H Gri olarak satılmaktadır. Veri merkezleri, yüksek hızlı omurga hatları, geniş bantlı dijital video transferleri, SOHO ve aynı anda 4 per üzerinden bağımsız çift simultane uygulamaların çalıştırılacağı geleceğe hazır yapılar için en ideal çözümdür. (Projenizin ihtiyacına göre serideki diğer alternatif 1000m makara seçenekleri ile Siamese Fig-8 ikiz kablo modelleri açıklamada listelenmiştir.)

Teknik Yapı

• Ultra Güçlü Çift Katmanlı Ekranlama (S/FTP):
  • Bireysel Ekranlama: Sinyal etkileşimini (Crosstalk) tamamen ortadan kaldırmak için folyo yüzü dış tarafa bakacak şekilde yerleştirilmiş %100 koruma sağlayan polyester-alüminyum per folyoları.
  • Ortak Dış Blendaj: Per folyolarıyla yakın temasta olacak şekilde yerleştirilmiş, elektromanyetik dalgalara karşı tam koruma ve yüksek mekanik direnç sağlayan kalay kaplı bakır saç örgü (Braid Shielding).
• Temel İletken: Katı, 23AWG, tavlı çıplak bakır (Solid Bare Copper)
• İzolasyon: Polyolefin
• Büküm Yapısı: 4 adet renk kodlu, ayrı ayrı folyolanmış bükümlü per (8 izole iletken), perler arasındaki sinyal gecikmesini minimize eden benzersiz per yayma dizaynı ile bir arada kablolanmış, kalay kaplı bakır saç örgü ve kılıf ile korunmuştur. (Fig-8 kablolarda 16 izole iletken, 8 per halindedir.)
• Renk Kodları: Mavi x Beyaz, Turuncu x Beyaz, Yeşil x Beyaz, Kahverengi x Beyaz (Kolayca anlaşılabilen ve ayırt edilebilen net yapı sonlandırmayı pratikleştirir.)
• Topraklama Sistemi: Kalay kaplı bakır saç örgü blendaj, per folyolarına doğrudan temas ederek ekstra bir topraklama teline ihtiyaç duymadan kesintisiz ve kararlı şaseleme hattı oluşturur.
• Dış Kılıf Yapısı: LS0H (Halogen free) alev geciktirmeli bileşen. Yangın performansı testlerinde IEC 60754 (gaz) ve IEC 61034 (duman) standartlarına tam uyumludur.
• Standart Dış Kılıf Rengi: Açık Gri RAL 7035 (İstenirse diğer renkler mevcuttur.)

Uygulama Alanları & Desteklenen Protokoller

HCS DataLink 600 CAT 7+ yatay kablolar, günümüzde mevcut ve gelecekteki muhtemel tüm yüksek frekanslı LAN/WAN uygulamalarını eksiksiz destekler:

• 1000 MHz’e kadar Broadband Dijital ve Analog CATV sinyalleri
• SOHO ve tüm 4 perde çift simultane (aynı anda bağımsız) uygulamalar
• 10GBASE-T 10 Gigabit Ethernet & 1000BASE-T 1 Gigabit Ethernet bağlantıları
• 100BASE-T "Fast Ethernet", 100BASE-T2, 100BASE-T4 ve 100BASE-TX
• ATM 155, ATM 52, ATM 25 ve TP-PMD
• Token Ring 4 Mbps, 16 Mbps ve 100 Mbps
• Broadband ve Baseband Video | ISDN Basic ve Primary Access
• 1BASE-5 Starlan, ISALAN, ITU V.21 ve X.11

Mekanik ve Çevresel Özellikler

• Çekme Kuvveti: Maksimum 50 N/mm²
• Bükülme Yarıçapı (Kurulum / Kısa Dönem): 8 x Kablo Dış Çapı (mm)
• Bükülme Yarıçapı (Kullanım / Uzun Dönem): 4 x Kablo Dış Çapı (mm)
• Depolama Sıcaklığı: -20°C ~ +60°C
• Çalışma Sıcaklığı: -20°C ~ +60°C
• Kurulum (Enstelasyon) Sıcaklığı: 0°C ~ +50°C
• Alev Testi Standartları: IEC 60332-1, IEC 60332-3-24 veya IEC 60332-3-25 (Kılıf kod kırılımına göre)
• İletken Kesiti Testi: UL 444 standartlarına uygundur.

Performans ve Avantajlar

• %100 Tek Tek Test: Sevkiyat öncesi her makara veya kutu kablo tek tek test edilerek en üst düzey kalite güvencesi sunulur.
• Maksimum Sinyal Hızı (NVP %77-80): Gelişmiş yalıtım teknolojisi sayesinde sinyal yayılım hızını optimize eder ve uzun hatlardaki veri kayıplarını en aza indirir.
• Yüksek ACR Değerleri: Çift folyolu yapısı ve yüksek per dengesi, gürültü kaynaklı paket kayıplarını engelleyerek kararlı sinyal devamlılığı sunar.
• Pürüzsüz ve Rijit Dış Kılıf: Kablonun makarasından veya kutusundan kolay, hızlı ve hasarsız bir şekilde çekilmesini ve kurulmasını sağlar.

Elektriksel Özellikler

• Empedans Karakteristiği: 100±5 Ohm @ 1-1000 MHz (Ultra dar tolerans bandı)
• Direnç Dengesizliği: %2 maks.
• Kapasitans: 45 pF/m nom. @ 1 KHz
• Kapasitans Dengesizliği (Toprağa Göre): 1500 pF/Km maks. @ 1 KHz
• Voltaj: 72 Vdc maks.
• Dielektrik Kuvvet: 700 Volt / 1 dakika min rms
• Sinyal İletim Süresi (Prop. Delay): 1-1000 MHz frekans aralığında 500+36/f¹/² nS/100m maks.
• Perler Arası Sinyal Gecikmesi (Skew): 1-1000 MHz aralığında maks 25 nS/100m (Kusursuz eş zamanlı iletim)
• İzolasyon Direnci: 500 MegaOhm•Km min. @ 500 Vdc
• Birleşim Zayıflaması: 30-100 MHz arası min 85 dB | 100-600 MHz arası 85-20Log(f/100)
• Ekranlama Zayıflaması: 30-600 MHz frekans aralığında min 60 dB
• Düşük Transfer Empedansı Değerleri:
  • 1-30 MHz frekans aralığında maks 10 mOhm/m
  • 30-100 MHz frekans aralığında maks 30 mOhm/m

İletim Değerleri (Transmission Values - 1000 MHz Sınırları)

* Not: 600 MHz üzerindeki tüm üst frekans değerleri referans ve genişletilmiş CAT 7+ bant genişliği doğrulaması amacıyla verilmiştir. NS: Standart dışı / Belirtilmemiş.

Fiziksel Özellikler (H07-F0412-DP - 500m Odaklı Ürün)

• HCS Ürün Kodu: H07-F0412-DP
• Dış Çap (Kompakt ve Dengeli Tasarım): 7.0 mm
• Ağırlık: 48 kg/km
• Kalorifik Değer: 660 kj/m
• Paketleme: 500m Makaralı Güçlendirilmiş Tambur

Paketleme, İşaretleme ve İzlenebilirlik

• Kablo üzerinde standart olarak HCS Ürün kodu, kablo tanımlaması, Kategori 7+ 1000 MHz ibaresi, metraj bilgisi ve parti numarası sürekli basılıdır.
• Aşağı Doğru Azalan Metraj Bilgisi: Sahada ve depolarda hızlı stok kontrolü sunar, makarada tam olarak kaç metre yüksek performanslı kablo kaldığını anında görmenizi sağlar.
• Parti Numarası İzlenebilirliği: Metraj satırında basılı olan parti kodu ile kabloya ait laboratuvar fabrika orijinal test sonuçlarına HCS veri tabanından anında erişilebilir.

Tüm Seri Ürün Seçim Tablosu (DataLink 600 CAT 7+ 1000 MHz Serisi)

Projenizde farklı metraj, kılıf tipi veya ikiz kablo mimarisi gerekirse, HCS DataLink 600 Kategori 7+ ürün ailesinin tam listesi aşağıdaki gibidir:

* Siamese (Fig-8) Notu: İki özdeş 4 perli zırhlı kablonun "fermuar" şeklinde birleştirilmesiyle imal edilir. Kablonun bir tarafındaki dış kılıfta yer alan özel çıkıntı (rib), sonlandırma ve hat çekimi esnasında takibi kolaylaştırarak doğru tarafta işlem yapma güvenliği sağlar.

Standartlar ve Onaylar

• IEC 61156-5 (ISO/IEC-11801) Standartları
• CENELEC EN 50288-4 Standartları
• RoHS Uyumluluğu: 2011/65/CE (RoHS-2) direktiflerine tam uyumlu çevre dostu yapı.

Fiber4u olarak, 10 Gigabit ağ projelerinde ultra geniş 1000 MHz bant genişliği ve saç örgü zırh koruması sunan Kategori 7+ S/FTP iç mekan kablolarımız ve HCS Century™ Ömür Boyu Garanti desteğiyle profesyonel projelerinize değer katıyoruz. Projelerinize özel fiyat ve teknik altyapı desteği için bizimle iletişime geçebilirsiniz.
