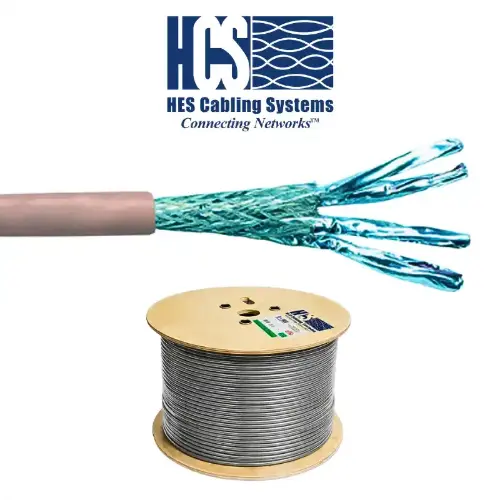

4x2x23# S/FTP CAT 7 LS0H Gri

HCS DataLink 600 S/FTP CAT-7 600 MHz 23 AWG Çift Ekranlı / Örgü Blendajlı LS0H Data Kablosu (500m Makara)

Datasheet için Tıklayınız

HCS DataLink 600 S/FTP CAT-7 LS0H Kablo, 600 MHz frekans bandına kadar test edilmiş, ultra yüksek hızlı ve üst düzey elektromanyetik yalıtım sağlayan yatay yapısal kablolama sistemleri için özel olarak üretilmiştir. 100 metrelik uçtan uca tam kanal (Channel) uygulamalarında 10 Gigabit Ethernet (10GBASE-T) hızlarını ve 600 MHz'e kadar Broadband Dijital/Analog CATV sinyallerini sorunsuz destekler. İç yapısında yer alan **çift folyolu / zırhlı (S/FTP)** mimari; her bir perin ayrı ayrı polyester-alüminyum folyo ile kaplanması ve tüm perlerin ortak kalay kaplı bakır saç örgü blendaj ile sarılması prensibine dayanır. Bu üstün yapı, kablodan dışarı sızan ışımayı minimize ederken gürültü bağışıklığını maksimuma çıkarır, mükemmel Elektro Manyetik Uyumluluk (EMC) sunar ve çevre kablo demetlerinden kaynaklanan parazitlerin (Alien Crosstalk - AXT) oluşmasını tamamen engeller. IEC 61156-5 (ISO/IEC 11801) ve CENELEC EN 50288-4 standartlarının çok üzerinde bir performans sergileyen bu seri, 2002/95/CE (RoHS) AB direktiflerine tam uyumludur. Halojensiz LS0H dış kılıfı sayesinde yangın anında en üst düzey insan güvenliği sağlar. Benzersiz Century™ Ömür Boyu Garanti ve DoubleSafe™ Kalite Güvence Programı güvencesindedir.

Ürünümüz 4x2x23# 500 Metre Makara (H07-F0402-DP) S/FTP CAT 7 LS0H Gri olarak satılmaktadır. Veri merkezleri, omurga hatları, yüksek çözünürlüklü dijital video transferleri, SOHO ve aynı anda 4 per üzerinden farklı uygulamaların çalıştırılacağı karmaşık ağ yapıları için kusursuz bir seçenektir. (Projenizin ihtiyacına göre serideki diğer alternatif 1000m makara seçenekleri ile Siamese Fig-8 ikiz kablo modelleri açıklamada listelenmiştir.)

Teknik Yapı

• Üst Düzey Çift Katmanlı Ekranlama (S/FTP):
  • Bireysel Ekranlama: Sinyal etkileşimini (Crosstalk) tamamen ortadan kaldırmak için folyo yüzü dış tarafa bakacak şekilde yerleştirilmiş %100 korumalı polyester-alüminyum per folyoları.
  • Ortak Dış Blendaj: Per folyolarıyla yakın temasta olacak şekilde yerleştirilmiş, elektromanyetik dalgalara ve mekanik streslere karşı tam koruma sağlayan kalay kaplı bakır saç örgü (Braid Shielding).
• Temel İletken: Katı, 23AWG, tavlı çıplak bakır (Solid Bare Copper)
• İzolasyon: Polyolefin
• Büküm Yapısı: 4 adet renk kodlu, ayrı ayrı folyolanmış bükümlü per (8 izole iletken), perler arasındaki sinyal gecikmesini minimize eden benzersiz per yayma dizaynı ile bir arada kablolanmış, kalay kaplı bakır saç örgü ile kaplanmış ve kılıflanmıştır. (Fig-8 kablolarda 16 izole iletken, 8 per halindedir.)
• Renk Kodları: Mavi x Beyaz, Turuncu x Beyaz, Yeşil x Beyaz, Kahverengi x Beyaz (Kolayca anlaşılabilen ve ayırt edilebilen net yapı sonlandırmayı pratikleştirir.)
• Topraklama Teli: Kalay kaplı bakır saç örgü blendaj, per folyolarına doğrudan temas ederek ekstra topraklama teline ihtiyaç bırakmadan kesintisiz ve güvenli şaseleme sağlar.
• Dış Kılıf Yapısı: LS0H (Halogen free) alev geciktirmeli bileşen. Yangın performansı testlerinde IEC 60754 (gaz) ve IEC 61034 (duman) standartlarına tam uyumludur.
• Standart Dış Kılıf Rengi: Açık Gri RAL 7035 (İstenirse diğer renkler mevcuttur.)

Uygulama Alanları & Desteklenen Protokoller

HCS DataLink 600 S/FTP yatay kablolar, günümüzde mevcut ve gelecekteki tüm yüksek frekanslı LAN/WAN uygulamalarını eksiksiz destekler:

• 600 MHz’e kadar Broadband Dijital ve Analog CATV sinyalleri
• SOHO ve tüm 4 perde çift simultane (aynı anda farklı) uygulamalar
• 10GBASE-T 10 Gigabit Ethernet & 1000BASE-T 1 Gigabit Ethernet bağlantıları
• 100BASE-T "Fast Ethernet", 100BASE-T2, 100BASE-T4 ve 100BASE-TX
• ATM 155, ATM 52, ATM 25 ve TP-PMD
• Token Ring 4 Mbps, 16 Mbps ve 100 Mbps
• Broadband ve Baseband Video | ISDN Basic ve Primary Access
• 1BASE-5 Starlan, ISALAN, ITU V.21 ve X.11

Mekanik ve Çevresel Özellikler

• Çekme Kuvveti: Maksimum 50 N/mm²
• Bükülme Yarıçapı (Kurulum / Kısa Dönem): 8 x Kablo Dış Çapı (mm)
• Bükülme Yarıçapı (Kullanım / Uzun Dönem): 4 x Kablo Dış Çapı (mm)
• Depolama Sıcaklığı: -20°C ~ +60°C
• Çalışma Sıcaklığı: -20°C ~ +60°C
• Kurulum (Enstelasyon) Sıcaklığı: 0°C ~ +50°C
• Alev Testi Standartları: IEC 60332-1, IEC 60332-3-24 veya IEC 60332-3-25 (Ürün kod kırılımına göre)
• İletken Kesiti Testi: UL 444 standartlarına uygundur.

Performans ve Avantajlar

• %100 Tek Tek Test: Sevkiyat öncesi her makara veya kutu kablo tek tek test edilerek en üst düzey kalite güvencesi sunulur.
• Üstün Sinyal Hızı (NVP %77-80): Gelişmiş köpüklü izolasyon teknolojisi sayesinde sinyal iletim hızını maksimuma çıkarır ve zayıflamayı en aza indirir.
• Maksimum Gürültü Bağışıklığı: Çift katmanlı zırh kombinasyonu, harici elektromanyetik dalgaları tamamen filtreleyerek kararlı sinyal devamlılığı sunar.
• Pürüzsüz ve Rijit Dış Kılıf: Kablonun makarasından kolay, hızlı ve hasarsız bir şekilde çekilmesini ve kanal kurulumunu sağlar.

Elektriksel Özellikler

• Empedans Karakteristiği: 100±5 Ohm @ 1-600 MHz (Ultra dar tolerans)
• Direnç Dengesizliği: %2 maks.
• Kapasitans: 45 pF/m nom. @ 1 KHz
• Kapasitans Dengesizliği (Toprağa Göre): 1500 pF/Km maks. @ 1 KHz
• Voltaj: 72 Vdc maks.
• Dielektrik Kuvvet: 700 Volt / 1 dakika min rms
• Sinyal İletim Süresi (Prop. Delay): 1-600 MHz frekans aralığında 500+36/f¹/² nS/100m maks.
• Perler Arası Sinyal Gecikmesi (Skew): 1-600 MHz aralığında maks 25 nS/100m (Kusursuz eş zamanlı iletim)
• İzolasyon Direnci: 500 MegaOhm•Km min. @ 500 Vdc
• Birleşim Zayıflaması: 30-100 MHz arası min 85 dB | 100-600 MHz arası 85-20Log(f/100)
• Ekranlama Zayıflaması: 30-600 MHz frekans aralığında min 60 dB
• Düşük Transfer Empedansı Değerleri:
  • 1-30 MHz frekans aralığında maks 10 mOhm/m
  • 30-100 MHz frekans aralığında maks 30 mOhm/m

İletim Değerleri (Transmission Values - 600 MHz CAT 7 Laboratuvar Sınırları)

* NS: Standart dışı / Belirtilmemiş değerler. Tablo verileri Kategori 7 standartlarının 1-600 MHz aralığındaki mükemmel kararlılığını doğrulamaktadır.

Fiziksel Özellikler (H07-F0402-DP - 500m Odaklı Ürün)

• HCS Ürün Kodu: H07-F0402-DP
• Dış Çap (Kompakt Zırhlı Yapı): 7.0 mm
• Ağırlık: 48 kg/km
• Kalorifik Değer: 660 kj/m
• Paketleme: 500m Makaralı Güçlendirilmiş Tambur

Paketleme, İşaretleme ve İzlenebilirlik

• Kablo üzerinde standart olarak HCS Ürün kodu, kablo tanımlaması, Kategori 7 S/FTP çift folyo zırh ibaresi, metraj bilgisi ve parti numarası sürekli basılıdır.
• Aşağı Doğru Azalan Metraj Bilgisi: Sahada ve depoda kolay stok yönetimi sağlar, makarada kalan kablo miktarının anlık olarak izlenmesini pratikleştirir.
• Parti Numarası Takibi: Metraj satırındaki basılı parti numarası üzerinden fabrikada gerçekleştirilen orijinal test sonuçlarına HCS merkezi veri tabanından anında ulaşılabilir.

Tüm Seri Ürün Seçim Tablosu (DataLink 600 Kategori 7 Serisi)

Projenizde farklı metraj, kılıf tipi veya ikiz kablo mimarisi gerekirse, HCS DataLink 600 S/FTP ürün ailesinin tam listesi aşağıdaki gibidir:

* Siamese (Fig-8) Notu: İki özdeş 4 perli zırhlı kablonun "fermuar" mimarisiyle birleşimidir. Kablonun bir tarafındaki dış kılıfta yer alan özel çıkıntı (rib), sonlandırma ve hat çekimi esnasında takibi kolaylaştırarak yanlış tarafta işlem yapma riskini ortadan kaldırır.

Standartlar ve Onaylar

• IEC 61156-5 (ISO/IEC-11801) Standartları
• CENELEC EN 50288-4 Standartları
• RoHS: 2002/95/CE direktiflerine tam uyumluluk.

Fiber4u olarak, yüksek performanslı, 600 MHz geniş bant genişliğine ve çift katmanlı parazit kalkanına sahip Kategori 7 S/FTP ağ kablolarımız ve HCS Century™ Ömür Boyu Garanti desteğiyle profesyonel projelerinize değer katıyoruz. Projelerinize özel fiyat ve teknik altyapı desteği için bizimle iletişime geçebilirsiniz.
