HCS DataLink 600 S/FTP CAT-7 600 MHz 23 AWG Örgü Blendajlı Harici - Dış Mekan Network Kablosu (1000m Makara)
Datasheet için Tıklayınız

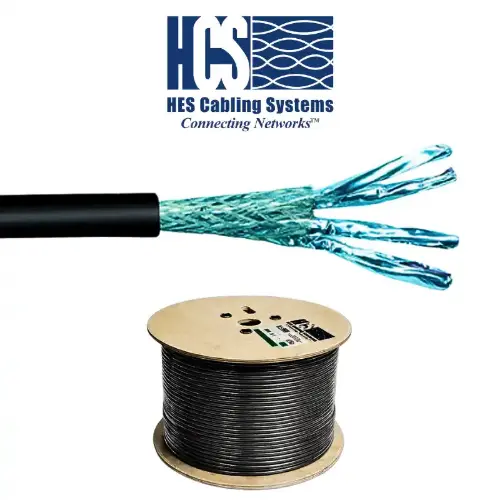

HCS DataLink 600 Harici S/FTP CAT-7 Dış Mekan Kablosu, açık alanların en ağır çevre koşullarında ve elektromanyetik parazit (EMI) riskinin zirvede olduğu sahalarda ultra yüksek hızlı veri iletimi sağlamak amacıyla özel olarak üretilmiştir. 100 metrelik uçtan uca tam kanal (Channel) uygulamalarında 10 Gigabit Ethernet (10GBASE-T) hızlarını ve 600 MHz'e kadar Broadband Dijital/Analog CATV sinyallerini kusursuz şekilde destekler. İç yapısındaki her bir perin ayrı ayrı polyester-alüminyum folyo ile kaplandığı ve tüm perlerin ortak kalay kaplı bakır saç örgü blendaj ile zırhlandığı **çift katmanlı (S/FTP)** mimarisi sayesinde dışarıya sızan ışımayı minimuma indirir, gürültü bağışıklığını maksimuma çıkarır ve çevre kablo demetlerinden kaynaklanan parazitlerin (**Alien Crosstalk - AXT**) oluşmasını tamamen engeller. Ağır dış ortam koşullarına ve güneş ışınlarına tam dirençli, UV dayanıklı siyah PE (Polietilen) dış kılıfı kabloya olağanüstü bir ömür kazandırır. IEC 61156-5 (ISO/IEC 11801) ve CENELEC EN 50288-4 standartlarının çok üzerinde performans sunan bu seri, 2002/95/CE (RoHS) direktiflerine tam uyumludur. Benzersiz Century™ Ömür Boyu Garanti ve DoubleSafe™ Kalite Güvence Programı güvencesindedir.
Ürünümüz 4x2x23# 1000 Metre Makara (H07-00465-DM) Harici PE Siyah olarak satılmaktadır. Geniş alan yerleşkelerinde, kampüs omurga bağlantılarında ve uzun mesafeli harici hatlarda ek yerlerini (joint) en aza indiren, işçilik fire riskini ortadan kaldıran, yüksek bütçe dostu ve uzun ömürlü bir harici kablolama altyapı çözümüdür. (Projenizin ihtiyacına göre serideki diğer alternatif 305m ve 500m makara seçenekleri açıklamada listelenmiştir.)
Teknik Yapı
- Ultra Güçlü Çift Katmanlı Ekranlama (S/FTP):
- Bireysel Ekranlama: Sinyal etkileşimini (Crosstalk) harici ortamlarda sıfırlamak için folyo yüzü dış tarafa bakacak şekilde yerleştirilmiş %100 korumalı polyester-alüminyum per folyoları.
- Ortak Dış Zırh: Per folyolarıyla yakın temas halinde yerleştirilmiş, elektromanyetik parazitleri ve harici gürültüleri tamamen filtreleyen kalay kaplı bakır saç örgü (Braid Shielding).
- Temel İletken: Katı, 23AWG, tavlı çıplak bakır (Solid Bare Copper)
- İzolasyon: Polyolefin
- Büküm Yapısı: 4 adet renk kodlu, ayrı ayrı folyolanmış bükümlü per (8 izole iletken), sinyal gecikmesini en az seviyeye indiren benzersiz per yayma tasarımı ile bir arada kablolanmış, kalay kaplı bakır saç örgü ve ağır koşullara uygun siyah PE kılıf ile koruma altına alınmıştır. (Fig-8 kablolarda 16 izole iletken, 8 per halindedir.)
- Renk Kodları: Mavi x Beyaz, Turuncu x Beyaz, Yeşil x Beyaz, Kahverengi x Beyaz (Kolayca anlaşılabilen ve ayırt edilebilen net renk kodlaması sonlandırmayı hızlandırır.)
- Topraklama Sistemi: Kalay kaplı bakır saç örgü blendaj, per folyolarıyla sürekli temas halinde olduğundan ekstra topraklama teline ihtiyaç duymadan en üst düzey şaseleme ve yıldırım koruma deşarjı desteği sunar.
- Dış Kılıf Yapısı: Ağır açık hava koşullarına tam uygun, yüksek mekanik dirençli, UV dayanımlı PE (Polietilen) bileşen.
- Standart Dış Kılıf Rengi: Siyah RAL 9005.
Uygulama Alanları & Desteklenen Protokoller
HCS DataLink 600 Harici S/FTP kablolar, dış mekan ağ altyapılarında günümüzde mevcut ve gelecekteki muhtemel tüm yüksek frekanslı LAN/WAN uygulamalarını eksiksiz destekler:
- 600 MHz’e kadar Broadband Dijital ve Analog CATV sinyalleri
- SOHO ve tüm 4 perde çift simultane (aynı anda bağımsız) uygulamalar
- 10GBASE-T 10 Gigabit Ethernet & 1000BASE-T 1 Gigabit Ethernet bağlantıları
- 100BASE-T "Fast Ethernet", 100BASE-T2, 100BASE-T4 ve 100BASE-TX
- ATM 155, ATM 52, ATM 25 ve TP-PMD
- Token Ring 4 Mbps, 16 Mbps ve 100 Mbps
- Broadband ve Baseband Video | ISDN Basic ve Primary Access
- 1BASE-5 Starlan, ISALAN, ITU V.21 ve X.11
Mekanik ve Çevresel Özellikler
- Çekme Kuvveti: Maksimum 50 N/mm²
- Bükülme Yarıçapı (Kurulum / Kısa Dönem): 8 x Kablo Dış Çapı (mm)
- Bükülme Yarıçapı (Kullanım / Uzun Dönem): 4 x Kablo Dış Çapı (mm)
- Depolama Sıcaklığı: -20°C ~ +60°C
- Çalışma Sıcaklığı: -20°C ~ +60°C
- Kurulum (Enstelasyon) Sıcaklığı: 0°C ~ +50°C
- Alev Testi Standartları: IEC 60332-1, IEC 60332-3-24 veya IEC 60332-3-25
- İletken Kesiti Testi: UL 444 standartlarına uygundur.
Performans ve Avantajlar
- %100 Tek Tek Test: Sevkiyat öncesi her makara veya kutu kablo tek tek test edilerek en üst düzey harici kalite güvencesi sunulur.
- Maksimum Sinyal Hızı (NVP %77-80): Gelişmiş hücresel yalıtım yapısı sayesinde açık alan hatlarındaki uzun mesafeli veri taşımalarında en kararlı zayıflama performansını sunar.
- Kusursuz Eş Zamanlı İletim: 1-600 MHz frekans aralığında maks 25 nS/100m perler arası sinyal gecikmesi (skew) ile mükemmel veri senkronizasyonu sağlar.
- DoubleSafe™ Kalite Programı: Sahada sıfır arıza ve sıfır iade hedefiyle çift aşamalı fabrika çıkış kontrolü uygulanır.
Elektriksel Özellikler
- Empedans Karakteristiği: 100±5 Ohm @ 1-600 MHz (Dar toleranslı kararlı yapı)
- Direnç Dengesizliği: %2 maks.
- Kapasitans: 45 pF/m nom. @ 1 KHz
- Kapasitans Dengesizliği (Toprağa Göre): 1500 pF/Km maks. @ 1 KHz
- Voltaj: 72 Vdc maks.
- Dielektrik Kuvvet: 700 Volt / 1 dakika min rms
- Sinyal İletim Süresi (Prop. Delay): 1-600 MHz frekans aralığında 500+36/f¹/² nS/100m maks.
- Birleşim Zayıflaması: 30-100 MHz arası min 85 dB | 100-600 MHz arası 85-20Log(f/100)
- Ekranlama Zayıflaması: 30-600 MHz frekans aralığında min 60 dB
- Üstün Transfer Empedansı Değerleri:
- 1-30 MHz frekans aralığında maks 10 mOhm/m
- 30-100 MHz frekans aralığında maks 30 mOhm/m
İletim Değerleri (Transmission Values - 600 MHz CAT 7 Laboratuvar Sınırları)
| Frekans (MHz) | Zayıflama (dB/100m) Maks | NEXT (dB) Min | PS NEXT (dB) Min | ELFEXT (dB/100m) Min | PS ELFEXT (dB/100m) Min | RL (dB) Min | TCL (dB) Min | EL TCL (dB) Min | PS ANEXT (dB) Min | PS AFEXT (dB) Min |
|---|
| 1 | NS | 78.0 | 75.0 | 78.0 | 75.0 | 20.0 | 40.0 | 35.0 | 67.0 | 67.0 |
| 4 | 3.74 | 78.0 | 75.0 | 83.3 | 80.3 | 23.0 | 40.0 | 23.0 | 67.0 | 67.0 |
| 8 | 5.24 | 78.0 | 75.0 | 77.2 | 74.2 | 24.5 | 40.0 | 16.9 | 67.0 | 67.0 |
| 10 | 5.86 | 78.0 | 75.0 | 75.3 | 72.3 | 25.0 | 40.0 | 15.0 | 67.0 | 67.0 |
| 16 | 7.41 | 78.0 | 75.0 | 71.2 | 68.2 | 26.0 | 38.0 | 10.9 | 67.0 | 67.0 |
| 20 | 8.29 | 78.0 | 75.0 | 69.3 | 66.3 | 25.0 | 37.0 | 9.0 | 67.0 | 67.0 |
| 25 | 9.29 | 78.0 | 75.0 | 67.3 | 64.3 | 24.3 | 36.0 | 7.0 | 67.0 | 65.2 |
| 31.25 | 10.41 | 78.0 | 75.0 | 65.4 | 62.4 | 23.6 | 35.1 | 5.1 | 67.0 | 63.3 |
| 62.5 | 14.88 | 75.5 | 72.5 | 59.4 | 56.4 | 21.5 | 32.0 | NS | 67.0 | 57.3 |
| 100 | 19.02 | 72.4 | 69.4 | 55.3 | 52.3 | 20.1 | 30.0 | NS | 67.0 | 53.2 |
| 150 | 23.56 | 69.8 | 66.8 | 51.8 | 48.8 | 18.9 | 28.2 | NS | 67.0 | 49.7 |
| 200 | 27.47 | 67.9 | 64.9 | 49.3 | 46.3 | 18.0 | 27.0 | NS | 67.0 | 47.2 |
| 250 | 30.97 | 66.4 | 63.4 | 47.3 | 44.3 | 17.3 | 26.0 | NS | 67.0 | 45.2 |
| 300 | 34.19 | 65.2 | 62.2 | 45.8 | 42.8 | 17.3 | NS | NS | 67.0 | 43.7 |
| 400 | 40.01 | 63.4 | 60.4 | 43.3 | 40.3 | 17.3 | NS | NS | 67.0 | 41.2 |
| 500 | 45.26 | 61.9 | 58.9 | 41.3 | 38.3 | 17.3 | NS | NS | 67.0 | 39.2 |
| 600 | 50.10 | 60.7 | 57.7 | 39.7 | 36.7 | 17.3 | NS | NS | 65.8 | 37.6 |
* NS: Standart dışı / Belirtilmemiş değerler. Tablo verileri harici ortamlardaki Kategori 7 parazit kalkanı ve üstün iletim kararlılığını doğrulamaktadır.
Fiziksel Özellikler (H07-00465-DM - Harici S/FTP 1000m Odaklı Ürün)
- HCS Ürün Kodu: H07-00465-DM
- Dış Çap (Güçlendirilmiş Harici Ağır Gövde): 9.5 mm
- Ağırlık: 75 kg/km
- Paketleme: 1000m Büyük Koruyucu Harici Makara
Paketleme, İşaretleme ve İzlenebilirlik
- Kablo dış kılıfı üzerinde standart olarak HCS Ürün kodu, kablo tanımlaması, harici çift ekran türü, metraj bilgisi ve parti numarası sürekli basılıdır.
- Aşağı Doğru Azalan Metraj Bilgisi: Sahada ve depolarda hızlı stok kontrolü sunar, büyük tamburda tam olarak kaç metre harici CAT7 kablo kaldığını anında görmenizi sağlar.
- Parti Numarası İzlenebilirliği: Metraj satırında basılı olan parti kodu ile kabloya ait laboratuvar fabrika orijinal test sonuçlarına HCS veri tabanından anında erişilebilir.
Tüm Seri Ürün Seçim Tablosu (Harici DataLink 600 S/FTP Serisi)
Projenizde farklı dış mekan metraj veya tambur büyüklükleri gerekirse, HCS DataLink 600 Harici S/FTP ürün ailesinin tam listesi aşağıdaki gibidir:
| HCS Kodu | Ürün Adı / Açıklama | Çap (mm) | Ağırlık (kg/km) | Paketleme Alternatifleri | Notlar |
|---|
| H07-00465-DK | 4x2x23# S/FTP CAT 7 Harici PE Siyah | 9.5 | 75 | 305m Makara | Çift Kat Zırhlı Dış Mekan 10G |
| H07-00465-DP | 4x2x23# S/FTP CAT 7 Harici PE Siyah | 9.5 | 75 | 500m Makara | Çift Kat Zırhlı Dış Mekan 10G |
| H07-00465-DM | 4x2x23# S/FTP CAT 7 Harici PE Siyah | 9.5 | 75 | 1000m Makara | İncelediğiniz Ürün |
Standartlar ve Onaylar
- IEC 61156-5 (ISO/IEC-11801 2. Versiyon) Standartları
- CENELEC EN 50288-4 Standartları
- RoHS Uyumluluğu: 2002/95/CE direktiflerine tam uyumlu çevre dostu yapı.
Fiber4u olarak, 10 Gigabit dış mekan ağ projelerinde en yüksek elektromanyetik yalıtım ve mekanik mukavemet sağlayan saç örgü zırhlı Kategori 7 harici kablolarımız ve HCS Century™ Ömür Boyu Garanti desteğiyle profesyonel çözümler sunuyoruz. Projelerinize özel fiyat ve harici altyapı teknik desteği için bizimle iletişime geçebilirsiniz.
