TURKUAZ KABLO Jel Dolgulu Askı Telli Havai Tip Telefon Kablosu
Datasheet için Tıklayınız
Jel dolgulu kendinden taşıyıcılı (Askı Telli) telefon kabloları, özellikle havai hatlar için tasarlanmış olup dış ortam koşullarına karşı yüksek direnç sağlar. Taşıyıcı galvanizli çelik telli yapısı sayesinde direkler arası montajı kolaylaştırır ve mekanik dayanımı artırır. Nem, UV ve dış etkilerden koruma sağlayan siyah PE dış kılıf ile kaplanmıştır.
Uygulama Alanları
- Direk arası havai telefon hattı döşemeleri
- Kırsal veya şehir dışı iletişim altyapısı
- Su geçirmezlik ve dış etken koruması gereken telekom projeleri

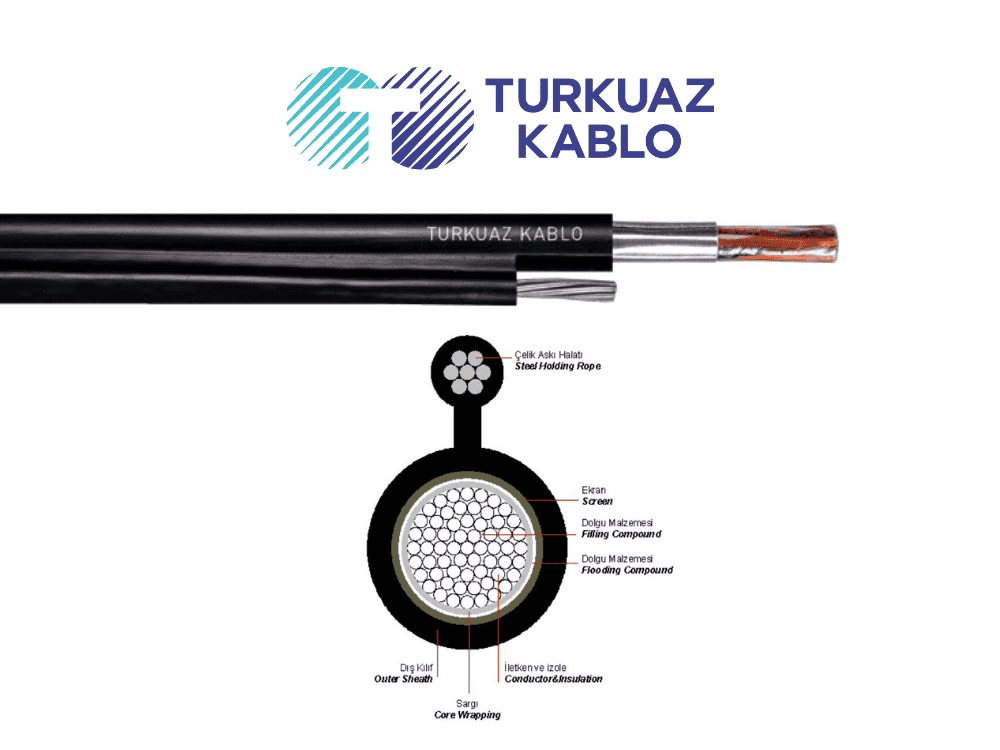

Yapısal Özellikler
- İletken: Tavlanmış elektrolitik bakır (0.4 / 0.5 / 0.6 / 0.9 mm çapında)
- İzolasyon: Köpük-skin PE veya katı PE izolasyon (ASTM D1248 standardına uygun)
- Büküm: 2’li veya 4’lü bükülmüş çiftler – düşük kapasitans dengesizliği ve minimum çapraz konuşma için özel büküm uzunlukları
- Kablo Çekirdeği: Onar çiftlik (10P) gruplar halinde birleştirilmiş, renkli bantlarla bağlanmış ünitelerden oluşur
- Dolgu: 85°C damlama noktasına sahip su geçirmez jel dolgu
- Merkez Bantlama: Dielektrik polyester bant, en az %5 üst üste gelecek şekilde helisel sarımla uygulanır
- Alüminyum Ekran: Her iki yüzü PE kaplı, 0,20 mm (opsiyonel 0,15 mm) kalınlığında alüminyum bant, min. 5 mm bindirme ile
- Destek Çeliği (Messenger): ASTM A 475-66T standardına uygun, 7 telli galvanizli çelik halat (≥120 kg/mm² dayanım)
- Dış Kılıf: Siyah LDPE veya MDPE dış kılıf (%2.5 ±0.5 oranında karbon siyahı içerir, UV dirençli)
Elektriksel Özellikler (20°C)
İletken Çapı (mm) | Direnç Max (Ω/km) | İzolasyon Direnci (GΩ·km) | Dielektrik Dayanımı (Çift-Çift) | Dielektrik Dayanımı (Çift-Toprak) |
---|
0.4 | 150.0 | ≥10 | ≥1.4 kV (1 dk) | ≥6 kV (3 sn) |
0.5 | 95.9 | ≥15 | ≥2.0 kV | ≥10 kV |
0.6 | 66.6 | ≥15 | ≥2.0 kV | ≥10 kV |
0.9 | 30.0 | ≥15 | ≥2.0 kV | ≥10 kV |
Kablo Boyut ve Ağırlık Tablosu (0.4 mm Örnek)
- 10 Çift: 8,3 x 7,5 mm – 150 kg/km
- 50 Çift: 13,5 x 23,5 mm – 330 kg/km
- 100 Çift: 17,5 x 27,5 mm – 540 kg/km
- 200 Çift: 23,5 x 35,7 mm – 1025 kg/km
Diğer iletken çapları (0.5 / 0.6 / 0.9 mm) ve çift sayısı seçenekleri de mevcuttur.
Standartlar ve Kodlar
- ASTM D1248 – Polietilen dış kılıf standardı
- ASTM A475 – Galvanizli çelik taşıyıcı tel standardı
- Kablo Tip Kodu: A-02YF(L)T 2Y mxn
Uzunluk Baskısı
Kablo dış kılıfı üzerine sıcak folyo baskı ile her 1 metrede bir TURKUAZ Cable üretici adı, yıl, müşteri adı ve kablo ölçü bilgileri yazılır.
Paketleme
- Ahşap tamburlarla korumalı sevkiyat
- Tambur etiketi: Üretici, yıl, müşteri adı, uzunluk, kablo çapı, tambur numarası
