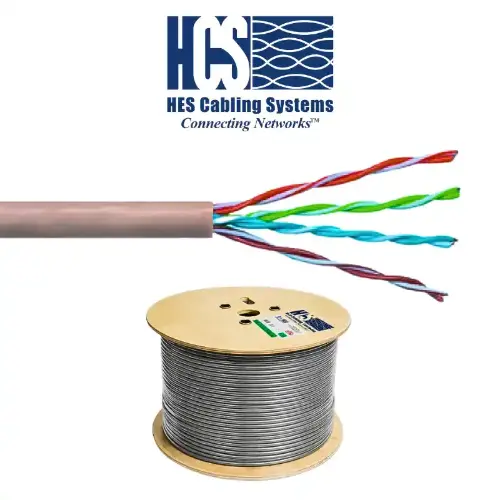

HCS 4x2x24# U/UTP SFF CAT 6 LS0H Gri

HCS DataLink 250 U/UTP SFF CAT-6 250 MHz 24 AWG Ultra İnce LS0H Data - Network Kablosu (500m Makara)

Datasheet için Tıklayınız

HCS DataLink 250 U/UTP SFF (Small Form Factor) CAT-6 Kablo, pazardaki mevcut Kategori 6 kabloların en incesi olma özelliğiyle öne çıkar. 100 Ohm empedansta çalışan yatay yapısal kablolama sistemleri için özel olarak geliştirilen bu ultra ince seri; ANSI/TIA/568-C.2, IEC 61156-5 ve CENELEC EN 50288-5 standartlarının gereksinimlerinin çok üzerinde bir performans sunar. Halojensiz LS0H (Halogen Free) alev geciktirmeli dış kılıfı sayesinde yangın anında zehirli gaz salınımını ihmal edilebilir düzeye indirerek dar kanallarda ve yoğun geçiş hatlarında maksimum güvenlik sağlar. Üstün per dengesi sayesinde dışarı sızan ışımayı minimize ederken gürültü bağışıklığını maksimize ederek kusursuz bir Elektro Manyetik Uyumluluk (EMC) sunar. Benzersiz Century™ Ömür Boyu Garanti ve DoubleSafe™ Kalite Güvence Programı ile projenizi güvence altına alır.

Ürünümüz 500 Metre Makara (HT6-00402-DP) Small Form Factor olarak satılmaktadır. İnce yapısı sayesinde montaj kanallarında daha az yer kaplar, hava sirkülasyonunu artırır ve işçiliği kolaylaştırır. (Projenizin ihtiyacına göre serideki diğer alternatif Reelex II™, Reel-in-box kutu veya büyük makara seçenekleri açıklamada listelenmiştir.)

Teknik Yapı

• Small Form Factor (SFF) Özelliği: Pazardaki mevcut standart CAT-6 kabloların en incesidir (Sadece 5.2 mm dış çap).
• Temel İletken: Katı, 24AWG, tavlı çıplak bakır (Solid Bare Copper)
• İzolasyon: Polyolefin
• Büküm & Per Yapısı: 4 adet renk kodlu, folyosuz bükümlü perler (8 izole iletken) şeklinde kablolanmış ve kılıflanmıştır. Perler arasındaki sinyal gecikmesini minimize eden benzersiz per yayma dizaynına sahiptir.
• Renk Kodları: Mavi x Beyaz/Mavi, Turuncu x Beyaz/Turuncu, Yeşil x Beyaz/Yeşil, Kahverengi x Beyaz/Kahverengi (Kolayca ayrıştırılabilen yapı sonlandırmayı kolaylaştırır.)
• Ekranlama/Folyo: U/UTP (Şeffaf bant kaplama yok, folyo yok, topraklama teli yok.)
• Dış Kılıf: LS0H (Halogen free) alev geciktirmeli bileşen.
• Dış Kılıf Rengi: Standart Açık Gri RAL 7035 (İstenirse diğer renkler mevcuttur.)

Uygulama Alanları & Desteklenen Protokoller

HCS DataLink 250 SFF U/UTP yatay kablolar, ilgili tüm LAN uygulamalarını aşağıdaki protokoller de dahil olmak üzere tamamen desteklemektedir:

• 1GBASE-T Gigabit Ethernet & 10BASE-T Ethernet bağlantıları
• 100BASE-T Fast Ethernet, 100BASE-T2, 100BASE-T4 ve 100BASE-TX
• ATM 155, ATM 52, ATM 25 ve TP-PMD
• Token Ring 4 Mbps, 16 Mbps ve 100 Mbps
• Broadband ve Baseband Video
• ISDN Basic ve Primary Access
• 1BASE-5 Starlan ve ISALAN
• ITU V.21 ve X.11

Mekanik ve Çevresel Özellikler

• Çekme Kuvveti: Maksimum 50 N/mm²
• Bükülme Yarıçapı (Kurulum / Kısa Dönem): 8 x Kablo Dış Çapı (mm)
• Bükülme Yarıçapı (Kullanım / Uzun Dönem): 4 x Kablo Dış Çapı (mm)
• Depolama Sıcaklığı: -20°C ~ +80°C
• Çalışma Sıcaklığı: -20°C ~ +60°C
• Kurulum (Enstelasyon) Sıcaklığı: 0°C ~ +50°C
• Alev Testi Standartları: IEC 60332-1
• İletken Kesiti Testi: UL 444 standartlarına uygundur.

Performans ve Avantajlar

• %100 Tek Tek Test: Sevkiyat öncesi her makara veya kutu kablo tek tek test edilerek en üst düzey kalite güvencesi sunulur.
• Yüksek ACR Değerleri: Tüm uygulamalarda en düşük veri kayıp oranını ve kararlı iletimi garanti eder.
• Pürüzsüz ve Rijit Dış Kılıf: Kablonun kutusundan veya makarasından kolay, hızlı ve hasarsız bir şekilde çekilmesini sağlar.
• DoubleSafe™ Programı: Ürün iade oranını minimize eden çift aşamalı güvenlik kontrolü uygulanır.

Elektriksel Özellikler

• Empedans Karakteristiği: 100±6 Ohm @ 1-250 MHz
• DC Direnci: 93.0 Ohm/Km maks.
• Direnç Dengesizliği: %2 maks.
• Kapasitans: 45 pF/m nom. @ 1 KHz
• Kapasitans Dengesizliği (Toprağa Göre): 1500 pF/Km maks. @ 1 KHz
• Voltaj: 72 Vdc maks.
• Dielektrik Kuvvet: 1500 Volt / 1 dakika min rms
• Sinyal Hızı (NVP): %67-69
• Sinyal İletim Süresi (Prop. Delay): 514 + 36/f¹/² nS/100m maks @ 1-250 MHz
• Perler Arası Sinyal Gecikmesi (Skew): 35 nS/100m maks @ 1-250 MHz
• İzolasyon Direnci: 5000 MegaOhm•Km min. @ 500 Vdc
• Birleşim Zayıflaması: 30-100 MHz arası min 40 dB | 100-300 MHz arası 40-20Log(f/100)

İletim Değerleri (Transmission Values)

* Tablodaki veriler 1-250 MHz standart test sınırlarını tam uyumlulukla karşılamaktadır.

Fiziksel Özellikler (HT6-00402-DP - SFF 500m Odaklı Ürün)

• HCS Ürün Kodu: HT6-00402-DP
• Dış Çap (Ultra İnce): 5.2 mm
• Ağırlık: 33 kg/km
• Kalorifik Değer: 550 kj/m
• Paketleme: 500m Güçlendirilmiş Makara

Paketleme, İşaretleme ve İzlenebilirlik

• Kablo üzerinde standart olarak HCS Ürün kodu, kablo tanımlaması, metraj bilgisi ve parti numarası sürekli olarak yazılıdır.
• Aşağı Doğru Azalan Ardışık Metraj: Kolay stok takibi sağlar ve makarada kalan kablo miktarının anında görülmesine yardımcı olur.
• Parti Numarası Takibi: Metraj bilgisinde yer alan parti numarası sayesinde kablonun fabrikadaki orijinal test sonuçlarına HCS veri tabanından anında ulaşılabilir.

Tüm Seri Ürün Seçim Tablosu (SFF Ultra İnce Seri)

Projenizde alternatif metraj veya kılıf tipi gerekirse, HCS DataLink 250 SFF 24 AWG ürün ailesinin tam listesi aşağıdaki gibidir:

Standartlar ve Onaylar

• ANSI/TIA/568-C.2
• IEC 61156-5 (ISO/IEC-11801 2. Versiyon)
• CENELEC EN 50288-5

Fiber4u olarak, yüksek performanslı iç mekan ağ kablolarımız ve HCS Century™ Ömür Boyu Garanti desteğiyle profesyonel çözümler sunuyoruz. Projelerinize özel fiyat ve teknik destek için bizimle iletişime geçebilirsiniz.
