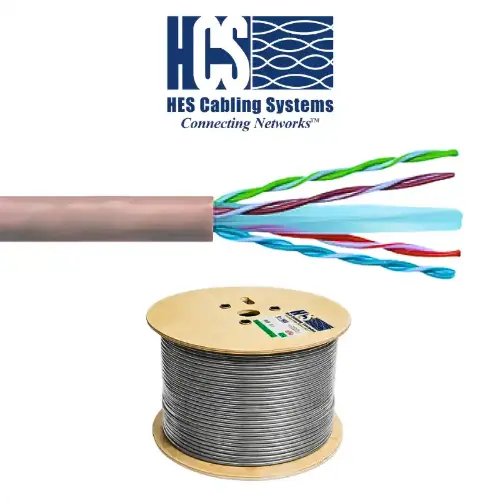

HCS 4x2x24# U/UTP CAT 6 LS0H Gri

HCS DataLink 250 U/UTP CAT-6 250 MHz 24 AWG LS0H Data - Network Kablosu (500m Makara)

Datasheet için Tıklayınız

HCS DataLink 250 U/UTP CAT-6 24 AWG Kablo, 100 Ohm empedansta çalışan yatay yapısal kablolama sistemleri için uluslararası ANSI/TIA/568-C.2, IEC 61156-5 (ISO/IEC-11801 2. Versiyon) ve CENELEC EN 50288-5 standartlarının gereksinimlerinin çok üzerinde bir performans sunar. Halojensiz LS0H (Halogen Free) alev geciktirmeli dış kılıfı sayesinde yangın anında zehirli gaz salınımını ihmal edilebilir düzeye indirerek güvenli bir kullanım sağlar. Üstün per dengesi sayesinde kablodan dışarı sızan ışımayı minimize eder ve gürültü bağışıklığını maksimuma çıkararak kusursuz bir Elektro Manyetik Uyumluluk (EMC) sunar. Benzersiz Century™ Ömür Boyu Garanti ve DoubleSafe™ Kalite Güvence Programı ile korunan bu kablo, profesyonel projelerin vazgeçilmezidir.

Ürünümüz 500 Metre Makara (HS6-00402-DP) olarak satılmaktadır. (Projenizin ihtiyacına göre serideki diğer alternatif Reelex II™, Reel-in-box kutu veya büyük makara seçenekleri açıklamada listelenmiştir.)

Teknik Yapı

• Temel İletken: Katı, 24AWG, tavlı çıplak bakır (Solid Bare Copper)
• İzolasyon: Polyolefin
• Büküm & Per Yapısı: 4 adet renk kodlu, folyosuz bükümlü per (8 izole iletken), perler arasındaki sinyal gecikmesini minimize eden benzersiz per yayma dizaynı ile yıldız şeklinde bir seperatör etrafında kablolanmış ve kılıflanmıştır.
• Renk Kodları: Mavi x Beyaz/Mavi, Turuncu x Beyaz/Turuncu, Yeşil x Beyaz/Yeşil, Kahverengi x Beyaz/Kahverengi (Kolayca ayrıştırılabilen yapı sonlandırmayı kolaylaştırır.)
• Ekranlama/Folyo: U/UTP (Şeffaf bant kaplama yok, folyo yok, topraklama teli yok.)
• Dış Kılıf: LS0H (Halogen free) alev geciktirmeli bileşen.
• Dış Kılıf Rengi: Standart Açık Gri RAL 7035 (İstenirse diğer renkler mevcuttur.)

Uygulama Alanları & Desteklenen Protokoller

HCS DataLink 250 U/UTP 24 AWG yatay kablolar, ilgili tüm LAN uygulamalarını aşağıdaki protokoller de dahil olmak üzere tamamen desteklemektedir:

• 1000BASE-T Gigabit Ethernet & 10BASE-T Ethernet bağlantıları
• 100BASE-T Fast Ethernet, 100BASE-T2, 100BASE-T4 ve 100BASE-TX
• ATM 155, ATM 52, ATM 25 ve TP-PMD
• Token Ring 4 Mbps, 16 Mbps ve 100 Mbps
• Broadband ve Baseband Video
• ISDN Basic ve Primary Access
• 1BASE-5 Starlan ve ISALAN
• ITU V.21 ve X.11

Mekanik ve Çevresel Özellikler

• Çekme Kuvveti: Maksimum 50 N/mm²
• Bükülme Yarıçapı (Kurulum / Kısa Dönem): 8 x Kablo Dış Çapı (mm)
• Bükülme Yarıçapı (Kullanım / Uzun Dönem): 4 x Kablo Dış Çapı (mm)
• Depolama Sıcaklığı: -20°C ~ +80°C
• Çalışma Sıcaklığı: -20°C ~ +60°C
• Kurulum (Enstelasyon) Sıcaklığı: 0°C ~ +50°C
• Alev Testi Standartları: IEC 60332-1, IEC 60332-3-24 veya IEC 60332-3-25
• İletken Kesiti Testi: UL 444 standartlarına uygundur.

Performans ve Avantajlar

• %100 Tek Tek Test: Sevkiyat öncesi her makara veya kutu kablo tek tek test edilerek en üst düzey kalite güvencesi sunulur.
• Yüksek ACR Değerleri: Tüm uygulamalarda en düşük veri kayıp oranını ve kararlı iletimi garanti eder.
• Pürüzsüz ve Rijit Dış Kılıf: Kablonun kutusundan veya makarasından kolay, hızlı ve hasarsız bir şekilde çekilmesini sağlar.
• DoubleSafe™ Programı: Ürün iade oranını minimize eden çift aşamalı güvenlik kontrolü uygulanır.

Elektriksel Özellikler

• Empedans Karakteristiği: 100±6 Ohm @ 1-300 MHz
• Direnç Dengesizliği: %2 maks.
• Kapasitans: 45 pF/m nom. @ 1 KHz
• Kapasitans Dengesizliği (Toprağa Göre): 1500 pF/Km maks. @ 1 KHz
• Voltaj: 72 Vdc maks.
• Dielektrik Kuvvet: 1500 Volt / 1 dakika min rms
• Sinyal Hızı (NVP): %67-69
• Sinyal İletim Süresi (Prop. Delay): 514 + 36/f¹/² nS/100m maks @ 1-300 MHz
• Perler Arası Sinyal Gecikmesi (Skew): 35 nS/100m maks @ 1-300 MHz
• İzolasyon Direnci: 500 MegaOhm•Km min. @ 500 Vdc
• Birleşim Zayıflaması: 30-100 MHz arası min 40 dB | 100-300 MHz arası 40-20Log(f/100)

İletim Değerleri (Transmission Values)

* NS: Standart dışı değerler / Belirtilmemiş veri.

Fiziksel Özellikler (HS6-00402-DP - 500m Odaklı Ürün)

• HCS Ürün Kodu: HS6-00402-DP
• Dış Çap: 5.5 mm
• Ağırlık: 31 kg/km
• Kalorifik Değer: 585 kj/m
• Paketleme: 500m Güçlendirilmiş Makara

Paketleme, İşaretleme ve İzlenebilirlik

• Kablo üzerinde standart olarak HCS Ürün kodu, kablo tanımlaması, metraj bilgisi ve parti numarası sürekli olarak yazılıdır.
• Aşağı Doğru Azalan Ardışık Metraj: Kolay stok takibi sağlar ve makarada kalan kablo miktarının anında görülmesine yardımcı olur.
• Parti Numarası Takibi: Metraj bilgisinde yer alan parti numarası sayesinde kablonun fabrikadaki orijinal test sonuçlarına HCS veri tabanından anında ulaşılabilir.

Tüm Seri Ürün Seçim Tablosu (24 AWG Serisi)

Projenizde alternatif metraj veya kılıf tipi gerekirse, HCS DataLink 250 24 AWG ürün ailesinin tam listesi aşağıdaki gibidir:

Standartlar ve Onaylar

• ANSI/TIA/568-C.2
• IEC 61156-5 (ISO/IEC-11801 2. Versiyon)
• CENELEC EN 50288-5

Fiber4u olarak, yüksek performanslı iç mekan ağ kablolarımız ve HCS Century™ Ömür Boyu Garanti desteğiyle profesyonel çözümler sunuyoruz. Projelerinize özel fiyat ve teknik destek için bizimle iletişime geçebilirsiniz.

FİBER4U BİLİŞİM – İÇ MEKAN KABLOLAMADA GÜVENLİ VE YÜKSEK PERFORMANS

Detaylı bilgi veya teklif almak için telefonla arayabilir ya da WhatsApp üzerinden bize ulaşabilirsiniz.
