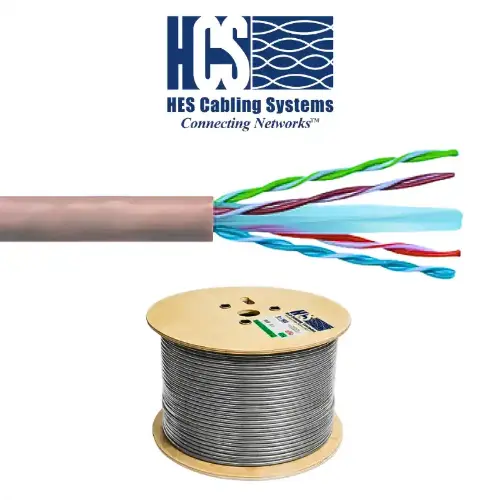

HCS DataLink 250E U/UTP CAT-6E 600 MHz 23 AWG LS0H Data - Network Kablosu (500m Makara)
Datasheet için Tıklayınız
HCS DataLink 250E U/UTP CAT-6E LS0H Kablo, 1-600 MHz frekans karakteristiğinde çalışan yüksek performanslı yatay yapısal kablolama sistemleri için özel olarak tasarlanmıştır. Tüm DataLink 250E serisi Kategori 6E kablolar, uluslararası ANSI/TIA/568-C.2 ve IEC 61156-5 standartlarının gereksinimlerinin çok üzerinde bir performans sergileyerek geleceğin yüksek hızlı veri altyapılarına tam uyum sağlar. Halojensiz LS0H (Halogen Free) alev geciktirmeli dış kılıfı sayesinde yangın anında zehirli gaz salınımını ihmal edilebilir düzeye indirerek güvenli bir kullanım sunar. Üstün per dengesi sayesinde kablodan dışarı sızan ışımayı minimize eder, gürültü bağışıklığını maksimize ederek mükemmel Elektro Manyetik Uyumluluk (EMC) sağlar. Benzersiz Century™ Ömür Boyu Garanti ve DoubleSafe™ Kalite Güvence Programı güvencesindedir.
Ürünümüz 500 Metre Makara (H6E-F0402-DP) CAT 6E LS0H olarak satılmaktadır. Gelişmiş veri merkezleri, omurga hatları ve yüksek bant genişliği gerektiren modern ağ projeleri için idealdir. (Projenizin ihtiyacına göre serideki diğer alternatif 1000m makara seçenekleri ile PVC kılıflı modeller açıklamada listelenmiştir.)
Teknik Yapı
- Temel İletken: Katı, 23AWG, tavlı çıplak bakır (Solid Bare Copper)
- İzolasyon: Polyolefin
- Büküm & Per Yapısı: 4 adet renk kodlu, folyosuz bükümlü per (8 izole iletken), perler arasındaki sinyal gecikmesini minimize eden benzersiz per yayma dizaynı ile yıldız şeklinde bir seperatör etrafında kablolanmış ve kılıflanmıştır. (Fig-8 kablolarda 16 izole iletken, 8 per halindedir.)
- Renk Kodları: Mavi x Beyaz/Mavi, Turuncu x Beyaz/Turuncu, Yeşil x Beyaz/Yeşil, Kahverengi x Beyaz/Kahverengi (Kolayca ayrıştırılabilen yapı sonlandırmayı kolaylaştırır.)
- Ekranlama/Folyo: U/UTP (Şeffaf bant kaplama yok, folyo yok, topraklama teli yok.)
- Dış Kılıf: LS0H (Halogen free) alev geciktirmeli bileşen.
- Dış Kılıf Rengi: Standart Açık Gri RAL 7035 (İstenirse diğer renkler mevcuttur.)
Uygulama Alanları & Desteklenen Protokoller
HCS DataLink 250E U/UTP yatay kablolar, ilgili tüm LAN uygulamalarını aşağıdaki protokoller de dahil olmak üzere tamamen desteklemektedir:
- 1000BASE-T Gigabit Ethernet & 10BASE-T Ethernet bağlantıları
- 100BASE-T Fast Ethernet, 100BASE-T2, 100BASE-T4 ve 100BASE-TX
- ATM 155, ATM 52, ATM 25 ve TP-PMD
- Token Ring 4 Mbps, 16 Mbps ve 100 Mbps
- Broadband ve Baseband Video
- ISDN Basic ve Primary Access
- 1BASE-5 Starlan ve ISALAN
- ITU V.21 ve X.11
Mekanik ve Çevresel Özellikler
- Çekme Kuvveti: Maksimum 50 N/mm²
- Bükülme Yarıçapı (Kurulum / Kısa Dönem): 8 x Kablo Dış Çapı (mm)
- Bükülme Yarıçapı (Kullanım / Uzun Dönem): 4 x Kablo Dış Çapı (mm)
- Depolama Sıcaklığı: -20°C ~ +80°C
- Çalışma Sıcaklığı: -20°C ~ +60°C
- Kurulum (Enstelasyon) Sıcaklığı: 0°C ~ +50°C
- Alev Testi Standartları: IEC 60332-1, IEC 60332-3-24 veya IEC 60332-3-25 (Ürün kodundaki F=0, F=C, F=D kırılımlarına göre)
- İletken Kesiti Testi: UL 444 standartlarına uygundur.
Performans ve Avantajlar
- %100 Tek Tek Test: Sevkiyat öncesi her makara veya kutu kablo tek tek test edilerek en üst düzey kalite güvencesi sunulur.
- Yüksek ACR Değerleri: Gelişmiş CAT 6E yapısı ile 1-600 MHz aralığındaki tüm uygulamalarda en düşük veri kayıp oranını garanti eder.
- Pürüzsüz ve Rijit Dış Kılıf: Kablonun kutusundan veya makarasından kolay, hızlı ve hasarsız bir şekilde çekilmesini ve kanal kurulumunu sağlar.
- DoubleSafe™ Programı: Ürün iade oranını minimize eden çift aşamalı güvenlik ve fabrika kalite kontrolü uygulanır.
Elektriksel Özellikler
- Empedans Karakteristiği: 100±6 Ohm @ 1-600 MHz
- Direnç Dengesizliği: %2 maks.
- Kapasitans: 45 pF/m nom. @ 1 KHz
- Kapasitans Dengesizliği (Toprağa Göre): 1500 pF/Km maks. @ 1 KHz
- Voltaj: 72 Vdc maks.
- Dielektrik Kuvvet: 1500 Volt / 1 dakika min rms
- Sinyal Hızı (NVP): %67-69
- Birleşim Zayıflaması: 30-100 MHz arası min 40 dB | 100-600 MHz arası 40-20Log(f/100)
İletim Değerleri (Transmission Values - 600 MHz Sınırları)
| Frekans (MHz) | Zayıflama (dB/100m) | NEXT (dB) | PS NEXT (dB) | ELFEXT (dB/100m) | PS ELFEXT (dB/100m) | RL (dB) | Skew (nS/100m) | Delay (nS/100m) | TCL (dB) |
|---|
| Maks | Nom | Min | Nom | Min | Nom | Min | Nom | Min | Nom | Min | Maks | Maks | Min | Min |
|---|
| 1.00 | 2.0 | 1.7 | 74.3 | 82 | 72.3 | 79 | 67.8 | 75 | 64.8 | 72 | 20.0 | 28 | 30 | 570 | 40.0 | 35.0 |
| 10.00 | 5.9 | 5.4 | 59.3 | 79 | 57.3 | 76 | 47.8 | 70 | 44.8 | 67 | 25.0 | 32 | 30 | 545 | 40.0 | 15.0 |
| 20.00 | 8.3 | 7.5 | 54.8 | 75 | 52.8 | 72 | 41.8 | 60 | 38.8 | 57 | 25.0 | 33 | 30 | 542 | 37.0 | 9.0 |
| 25.00 | 9.3 | 8.4 | 53.3 | 73 | 51.3 | 70 | 39.8 | 58 | 36.8 | 55 | 24.3 | 33 | 30 | 541 | 36.0 | 7.0 |
| 30.00 | 10.2 | 9.5 | 52.1 | 72 | 50.1 | 69 | 38.3 | 55 | 35.3 | 52 | 23.8 | 33 | 30 | 541 | 35.2 | 5.5 |
| 62.50 | 14.9 | 13.5 | 47.4 | 70 | 45.4 | 67 | 31.9 | 48 | 28.9 | 45 | 21.5 | 35 | 30 | 539 | 32.0 | NS |
| 100.00 | 19.0 | 17.5 | 44.3 | 65 | 42.3 | 62 | 27.8 | 46 | 24.8 | 43 | 20.1 | 34 | 30 | 538 | 30.0 | NS |
| 200.00 | 27.5 | 25.1 | 39.8 | 58 | 37.8 | 55 | 21.8 | 40 | 18.8 | 37 | 18.0 | 30 | 30 | 537 | 27.0 | NS |
| 250.00 | 31.0 | 28.3 | 38.3 | 55 | 36.3 | 52 | 19.8 | 38 | 16.8 | 35 | 17.3 | 25 | 30 | 536 | 26.0 | NS |
| 300.00 | 34.2 | 31.0 | 37.1 | 52 | 35.1 | 49 | 18.3 | 32 | 15.3 | 29 | 16.8 | 23 | 30 | 536 | 25.2 | NS |
| 400.00 | 40.0 | 36.0 | 35.3 | 48 | 33.3 | 45 | 15.8 | 28 | 12.8 | 25 | 15.9 | 22 | 30 | 536 | 24.0 | NS |
| 500.00 | 45.3 | 41.1 | 33.8 | 47 | 31.8 | 44 | 13.8 | 25 | 10.8 | 22 | 15.2 | 21 | 30 | 536 | 23.0 | NS |
| 600.00 | 50.1 | 45.0 | 32.6 | 46 | 30.6 | 43 | 12.2 | 22 | 9.2 | 19 | 14.7 | 20 | 30 | 535 | 22.2 | NS |
* NS: Standart dışı / Belirtilmemiş değerler. Tablo verileri 1-600 MHz Kategori 6E standart sınırlarını tam uyumlulukla karşılamaktadır.
Fiziksel Özellikler (H6E-F0402-DP - 500m Odaklı Ürün)
- HCS Ürün Kodu: H6E-F0402-DP
- Dış Çap: 5.6 mm
- Ağırlık: 36 kg/km
- Kalorifik Değer: 585 kj/m
- Paketleme: 500m Makaralı Tambur
Paketleme, İşaretleme ve İzlenebilirlik
- Kablo üzerinde standart olarak HCS Ürün kodu, kablo tanımlaması, Kategori 6E frekans ibaresi, metraj bilgisi ve parti numarası yazılıdır.
- Aşağı Doğru Azalan Metraj Bilgisi: Kolay stok takibi ve makarada kalan yüksek frekanslı kablo miktarının sahada anlık takibini sağlar.
- Parti Numarası Takibi: Metraj satırındaki parti kodu üzerinden orijinal fabrika test sonuçlarına HCS merkezi veri tabanından anında ulaşılabilir.
Tüm Seri Ürün Seçim Tablosu (CAT 6E Gelişmiş Seri)
Projenizde farklı metraj veya kılıf mimarisi gerekirse, HCS DataLink 250E U/UTP ürün ailesinin tam listesi aşağıdaki gibidir:
| HCS Kodu | Ürün Adı / Açıklama | Çap (mm) | Ağırlık (kg/km) | Kal. Değeri (kj/m) | Paketleme | Notlar |
|---|
| H6E-F0401-DP | 4x2x23# U/UTP CAT 6E PVC Gri | 5.6 | 36 | 580 | 500m Makara | Gelişmiş 600 MHz Seri |
| H6E-F0401-DM | 4x2x23# U/UTP CAT 6E PVC Gri | 5.6 | 36 | 580 | 1000m Makara | Gelişmiş 600 MHz Seri |
| H6E-F0402-DP | 4x2x23# U/UTP CAT 6E LS0H Gri | 5.6 | 36 | 585 | 500m Makara | İncelediğiniz Ürün |
| H6E-F0402-DM | 4x2x23# U/UTP CAT 6E LS0H Gri | 5.6 | 36 | 585 | 1000m Makara | Gelişmiş 600 MHz Seri |
* Siamese (Fig-8) Notu: İhtiyaç halinde üretilen ikiz modeller iki özdeş 4 perli kablonun "fermuar" mimarisiyle birleşimidir. Dış kılıf üzerindeki özel çıkıntı, sonlandırma yapılırken doğru tarafın karıştırılmadan kolayca seçilmesini sağlar.
Standartlar ve Onaylar
- ANSI/TIA/568-C.2
- IEC 61156-5 (ISO/IEC-11801 2. Versiyon)
- CENELEC EN 50288-5
- Halojen Miktarı: LS0H kablolarda ihmal edilebilir düzeydedir.
Fiber4u olarak, yüksek performanslı ve 600 MHz geniş bant genişliğine sahip ağ kablolarımız ve HCS Century™ Ömür Boyu Garanti desteğiyle profesyonel çözümler sunuyoruz. Projelerinize özel fiyat ve teknik destek için bizimle iletişime geçebilirsiniz.
