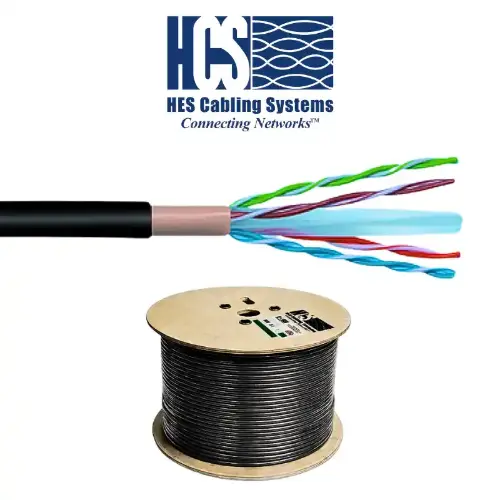

HCS 4x2x23# U/UTP CAT 6 Harici PE Siyah

HCS DataLink 250 U/UTP CAT-6 250 MHz 23 AWG Çift Kılıflı Harici - Dış Mekan Network Kablosu (1000m Makara)

Datasheet için Tıklayınız

HCS DataLink 250 Harici U/UTP CAT-6 Dış Mekan Kablosu, zorlu çevre koşullarında ve açık alanlarda yüksek performanslı veri iletimi sağlamak amacıyla özel olarak tasarlanmıştır. 100 Ohm empedansta çalışan harici yapısal kablolama sistemleri için geliştirilen bu seri; ANSI/TIA/568-C.2, IEC 61156-5 (ISO/IEC-11801 2. Versiyon) ve CENELEC EN 50288-5 standartlarının gereksinimlerinin çok üzerinde bir performans sergiler. Ürün, LS0H iç kılıfın üzerine uygulanan, ağır koşullara uygun, UV dayanıklı siyah PE dış kılıfı sayesinde **çift kılıflı** koruma sunar. Üstün per dengesi ve benzersiz per yayma dizaynı ile dışarı sızan ışımayı minimize ederken gürültü bağışıklığını maksimize eder ve mükemmel Elektro Manyetik Uyumluluk (EMC) sağlar. Benzersiz Century™ Ömür Boyu Garanti ve DoubleSafe™ Kalite Güvence Programı ile korunan bu kablo, dış mekan projelerinizin en güvenilir altyapı çözümüdür.

Ürünümüz 1000 Metre Makara (H06-00465-DM) Harici PE Siyah olarak satılmaktadır. Ağır hava koşullarına, güneşe (UV ışınlarına) ve neme karşı tam dayanıklı yapısıyla dış mekan hatlarında maliyet etkin, uzun mesafeli ve uzun ömürlü bir kullanım sunar. (Projenizin ihtiyacına göre serideki diğer alternatif 305m, 500m, 2000m ve 3000m makara seçenekleri açıklamada listelenmiştir.)

Teknik Yapı

• Çift Kılıflı Güçlü Koruma: LS0H iç kılıf + ağır koşullara uygun, UV dayanıklı, siyah PE dış kılıf kombinasyonu.
• Temel İletken: Katı, 23AWG, tavlı çıplak bakır (Solid Bare Copper)
• İzolasyon: Polyolefin
• Büküm & Per Yapısı: 4 adet renk kodlu, folyosuz bükümlü perler (8 izole iletken) yıldız şeklinde özel bir seperatör etrafında kablolanmış, önce iç kılıfla ardından dış kılıfla korunmuştur.
• Renk Kodları: Mavi x Beyaz/Mavi, Turuncu x Beyaz/Turuncu, Yeşil x Beyaz/Yeşil, Kahverengi x Beyaz/Kahverengi (Ayrıştırılması kolay yapısı ile hızlı sonlandırma imkanı sunar.)
• Ekranlama/Folyo: U/UTP (Şeffaf bant kaplama yok, folyo yok, topraklama teli yok.)
• İç Kılıf Yapısı: LS0H bileşen - Açık Gri RAL 7035 (İstenirse diğer renkler mevcuttur.)
• Dış Kılıf Yapısı: Ağır koşullara uygun, UV dayanıklı, PE (Polietilen) bileşen.
• Standart Dış Kılıf Rengi: Siyah RAL 9005.

Uygulama Alanları & Desteklenen Protokoller

HCS DataLink 250 Harici U/UTP kablolar, dış mekan ağ hatlarında ilgili tüm LAN uygulamalarını aşağıdaki protokoller de dahil olmak üzere eksiksiz destekler:

• 1000BASE-T Gigabit Ethernet & 10BASE-T Ethernet bağlantıları
• 100BASE-T Fast Ethernet, 100BASE-T2, 100BASE-T4 ve 100BASE-TX
• ATM 155, ATM 52, ATM 25 ve TP-PMD
• Token Ring 4 Mbps, 16 Mbps ve 100 Mbps
• Broadband ve Baseband Video
• ISDN Basic ve Primary Access
• 1BASE-5 Starlan ve ISALAN
• ITU V.21 ve X.11

Mekanik ve Çevresel Özellikler

• Çekme Kuvveti: Maksimum 50 N/mm²
• Bükülme Yarıçapı (Kurulum / Kısa Dönem): 8 x Kablo Dış Çapı (mm)
• Bükülme Yarıçapı (Kullanım / Uzun Dönem): 4 x Kablo Dış Çapı (mm)
• Depolama Sıcaklığı: -20°C ~ +80°C
• Çalışma Sıcaklığı: -20°C ~ +60°C
• Kurulum (Enstelasyon) Sıcaklığı: 0°C ~ +50°C
• İletken Kesiti Testi: UL 444 standartlarına uygundur.

Performans ve Avantajlar

• %100 Tek Tek Test: Sevkiyat öncesi her makara veya kutu kablo tek tek test edilerek en üst düzey kalite güvencesi sunulur.
• Yüksek ACR Değerleri: Dış ortamlardaki uzun mesafeli veri taşımalarında en düşük veri kayıp oranını garanti eder.
• Maliyet Etkin Harici Yapı: Ağır koşullara uygun malzeme seçimi, ek koruyucu boru maliyetlerini düşürerek harici projelerde bütçe dostu çözümler sağlar.
• DoubleSafe™ Programı: Ürün iade oranını minimize eden çift aşamalı güvenlik ve fabrika kalite kontrolü uygulanır.

Elektriksel Özellikler

• Empedans Karakteristiği: 100±6 Ohm @ 1-300 MHz
• Direnç Dengesizliği: %2 Maks.
• Kapasitans: 45 pF/m nom. @ 1 KHz
• Kapasitans Dengesizliği (Toprağa Göre): 1500 pF/Km Maks. @ 1 KHz
• Voltaj: 72 Vdc Maks.
• Dielektrik Kuvvet: 1500 Volt / 1 dakika min rms
• Sinyal Hızı (NVP): %67-69
• Sinyal İletim Süresi (Prop. Delay): 514 + 36/f¹/² nS/100m Maks @ 1-300 MHz
• Perler Arası Sinyal Gecikmesi (Skew): 35 nS/100m Maks @ 1-300 MHz
• İzolasyon Direnci: 500 MegaOhm•Km min. @ 500 Vdc
• Birleşim Zayıflaması: 30-100 MHz arası min 40 dB | 100-300 MHz arası 40-20Log(f/100)

İletim Değerleri (Transmission Values)

* NS: Standart dışı / Belirtilmemiş veri. Tablo verileri 1-300 MHz parametre sınırlarını tam uyumlulukla destekler.

Fiziksel Özellikler (H06-00465-DM - Harici 1000m Odaklı Ürün)

• HCS Ürün Kodu: H06-00465-DM
• Dış Çap (Kalınlaştırılmış Harici Gövde): 8.0 mm
• Ağırlık: 57 kg/km
• Paketleme: 1000m Güçlendirilmiş Büyük Harici Makara

Paketleme, İşaretleme ve İzlenebilirlik

• Kablo dış kılıfı üzerinde standart olarak HCS Ürün kodu, kablo tanımlaması, harici kılıf türü, metraj bilgisi ve parti numarası sürekli olarak yazılıdır.
• Aşağı Doğru Azalan Ardışık Metraj: Sahada ve depoda kolay stok takibi sağlar, makarada kalan harici kablo miktarının anında görülmesine yardımcı olur.
• Parti Numarası Takibi: Kablo üzerindeki parti numarası sayesinde fabrikada yapılan orijinal test sonuçlarına HCS veri tabanından hızlıca erişilebilir.

Tüm Seri Ürün Seçim Tablosu (Harici Çift Kılıflı Seri)

Projenizde alternatif harici metraj veya tambur büyüklüğü gerekirse, HCS DataLink 250 Harici PE ürün ailesinin tam listesi aşağıdaki gibidir:

Standartlar ve Onaylar

• ANSI/TIA/568-C.2
• IEC 61156-5 (ISO/IEC-11801 2. Versiyon)
• CENELEC EN 50288-5
