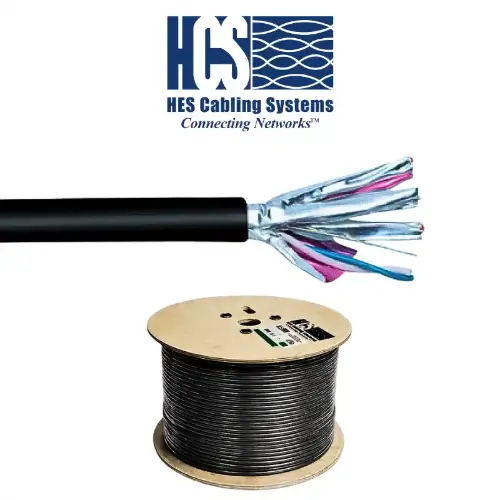

HCS 4x2x23# U/FTP CAT 6 Harici PE Siyah

HCS DataLink 250 U/FTP CAT-6 250 MHz 23 AWG Her Per Ayrı Folyolu Harici - Dış Mekan Network Kablosu (1000m Makara)

Datasheet için Tıklayınız

HCS DataLink 250 Harici U/FTP CAT-6 Dış Mekan Kablosu, harici ortamların zorlu çevre koşullarında ve yüksek elektromanyetik parazit (EMI) riskinin bulunduğu açık alanlarda kesintisiz veri iletimi sağlamak amacıyla özel olarak tasarlanmıştır. 100 Ohm empedansta çalışan dış mekan yapısal kablolama sistemleri için geliştirilen bu seri; ANSI/TIA/568-C.2, IEC 61156-5 (ISO/IEC-11801 2. Versiyon) ve CENELEC EN 50288-5 standartlarının gereksinimlerinin çok üzerinde bir iletim performansı sergiler. Her bir perinin ayrı ayrı alüminyum folyo ile kaplandığı **U/FTP (PiMF)** yapısı, perler arası sinyal etkileşimini (crosstalk) tamamen engellerken; ağır koşullara uygun, UV dayanıklı siyah PE dış kılıfı kabloyu güneş, nem ve dış etkenlere karşı mükemmel şekilde korur. Benzersiz Century™ Ömür Boyu Garanti ve DoubleSafe™ Kalite Güvence Programı ile geleceğe yönelik projeleriniz için en üst düzey güvenliği sağlar.

Ürünümüz 1000 Metre Makara (H06-00439-DM) Harici PE Siyah olarak satılmaktadır. Uzun metrajlı dış hat kurulumlarında ek koruyucu boru maliyetlerini minimuma indiren, ek yerlerini (joint) azaltan, yüksek bütçe dostu ve uzun ömürlü bir harici kablolama çözümüdür. (Projenizin ihtiyacına göre serideki diğer alternatif 300m ve 500m makara seçenekleri açıklamada listelenmiştir.)

Teknik Yapı

• Her Per Ayrı Folyolu (U/FTP): Folyo yüzü dış kısma bakacak şekilde yerleştirilmiş, %100 bireysel koruma sağlayan şerit alüminyum folyo kaplı 4 adet bükümlü per.
• Genel Sargı & Koruma: Folyolu perleri bir arada tutan ve harici etkenlere karşı stabiliteyi artıran %100 kaplamalı şeffaf polyester bant koruması.
• Topraklama (Drain) Teli: Kolay ekranlama ve kesintisiz hat topraklaması sağlayan katı, 24 AWG (0.51 mm) kalay kaplı tavlanmış bakır iletken.
• Temel İletken: Katı, 23AWG, tavlı çıplak bakır (Solid Bare Copper)
• İzolasyon: Polyolefin
• Renk Kodları: Mavi x Beyaz, Turuncu x Beyaz, Yeşil x Beyaz, Kahverengi x Beyaz (Net ve kolay ayırt edilebilen sonlandırma yapısı).
• Dış Kılıf Yapısı: Ağır koşullara uygun, açık alan ortam şartlarına tam dayanıklı, UV korumalı PE (Polietilen) bileşen.
• Standart Dış Kılıf Rengi: Siyah RAL 9005.

Uygulama Alanları & Desteklenen Protokoller

HCS DataLink 250 Harici U/FTP kablolar, parazit korumalı dış mekan altyapılarında ilgili tüm LAN uygulamalarını aşağıdaki protokoller de dahil olmak üzere eksiksiz destekler:

• 1000BASE-T Gigabit Ethernet & 10BASE-T Ethernet bağlantıları
• 100BASE-T Fast Ethernet, 100BASE-T2, 100BASE-T4 ve 100BASE-TX
• ATM 155, ATM 52, ATM 25 ve TP-PMD
• Token Ring 4 Mbps, 16 Mbps ve 100 Mbps
• Broadband ve Baseband Video
• ISDN Basic ve Primary Access
• 1BASE-5 Starlan ve ISALAN
• ITU V.21 ve X.11

Mekanik ve Çevresel Özellikler

• Çekme Kuvveti: Maksimum 50 N/mm²
• Bükülme Yarıçapı (Kurulum / Kısa Dönem): 8 x Kablo Dış Çapı (mm)
• Bükülme Yarıçapı (Kullanım / Uzun Dönem): 4 x Kablo Dış Çapı (mm)
• Depolama Sıcaklığı: -20°C ~ +80°C
• Çalışma Sıcaklığı: -20°C ~ +60°C
• Kurulum (Enstelasyon) Sıcaklığı: 0°C ~ +50°C
• İletken Kesiti Testi: UL 444 standartlarına uygundur.

Performans ve Avantajlar

• %100 Tek Tek Test: Sevkiyat öncesi her makara veya kutu kablo tek tek test edilerek en üst düzey kalite güvencesi sunulur.
• Yüksek Sinyal Hızı (NVP %78-80): Gelişmiş köpüklü izolasyon yapısı sayesinde harici hatlarda üstün veri hızları ve azaltılmış zayıflama performansı.
• Minimum Sinyal Gecikmesi (Skew 25 nS): Perler arasındaki sinyal gecikmesini en az seviyeye indiren benzersiz per yayma tasarımı.
• Üstün EMC Performansı: Min 85 dB birleşim zayıflaması ve düşük transfer empedansı sayesinde dış gürültülere karşı maksimum bağışıklık.

Elektriksel Özellikler

• Empedans Karakteristiği: 100±6 Ohm @ 1-250 MHz
• Direnç Dengesizliği: %2 Maks.
• Kapasitans: 45 pF/m nom. @ 1 KHz
• Kapasitans Dengesizliği (Toprağa Göre): 1500 pF/Km Maks. @ 1 KHz
• Voltaj: 72 Vdc Maks.
• Dielektrik Kuvvet: 1500 Volt / 1 dakika min rms
• Sinyal İletim Süresi (Prop. Delay): 514 + 36/f¹/² nS/100m Maks @ 1-250 MHz
• İzolasyon Direnci: 500 MegaOhm•Km min. @ 500 Vdc
• Birleşim Zayıflaması: 30-100 MHz arası min 85 dB | 100-250 MHz arası 85-20Log(f/100)
• Transfer Empedansı: 1-10 MHz arası maks 10 mOhm/m | 30 MHz frekansta maks 30 mOhm/m

İletim Değerleri (Transmission Values)

* NS: Standart dışı / Belirtilmemiş değerler. Tablo verileri harici hatlardaki parazit korumalı yüksek iletim kararlılığını doğrulamaktadır.

Fiziksel Özellikler (H06-00439-DM - Harici U/FTP 1000m Odaklı Ürün)

• HCS Ürün Kodu: H06-00439-DM
• Dış Çap (Güçlendirilmiş Harici Gövde): 9.3 mm
• Ağırlık: 72 kg/km
• Paketleme: 1000m Büyük Koruyucu Harici Makara

Paketleme, İşaretleme ve İzlenebilirlik

• Kablo dış kılıfı üzerinde standart olarak HCS Ürün kodu, kablo tanımlaması, harici ekran türü, metraj bilgisi ve parti numarası sürekli olarak yazılıdır.
• Aşağı Doğru Azalan Ardışık Metraj Bilgisi: Depolarda ve harici uygulama sahasında kolay stok takibi sağlar, makarada kalan kablo miktarının anlık olarak izlenmesine yardımcı olur.
• Parti Numarası İzlenebilirliği: Metraj satırında basılı olan özgün parti kodu üzerinden kabloya ait fabrika orijinal test sonuçlarına HCS veri tabanından anında erişilebilir.

Tüm Seri Ürün Seçim Tablosu (Harici U/FTP Serisi)

Projenizde farklı dış mekan metraj veya tambur büyüklükleri gerekirse, HCS DataLink 250 Harici U/FTP ürün ailesinin tam listesi aşağıdaki gibidir:

Standartlar ve Onaylar

• ANSI/TIA/568-C.2
• IEC 61156-5 (ISO/IEC-11801 2. Versiyon)
• CENELEC EN 50288-5

Fiber4u olarak, yüksek performanslı parazit korumalı dış mekan harici ağ kablolarımız ve HCS Century™ Ömür Boyu Garanti desteğiyle profesyonel çözümler sunuyoruz. Projelerinize özel fiyat ve harici altyapı teknik desteği için bizimle iletişime geçebilirsiniz.
