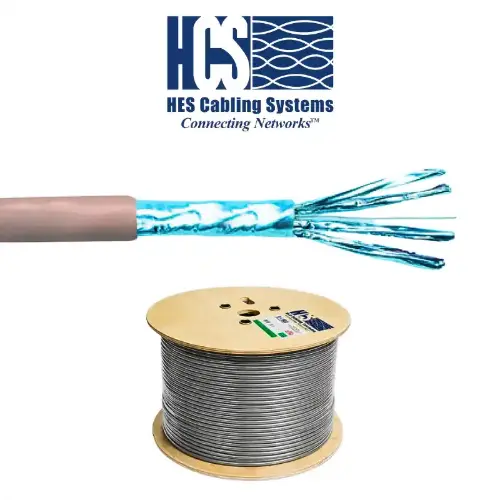

HCS 4x2x23# F/FTP CAT 6 LS0H Gri

HCS DataLink 250 F/FTP CAT-6 250 MHz 23 AWG Çift Kat Folyolu / Tam Ekranlı LS0H Data - Network Kablosu (500m Makara)

Datasheet için Tıklayınız

HCS DataLink 250 F/FTP CAT-6 LS0H Kablo, hem her bir perinin ayrı ayrı folyolandığı hem de tüm perlerin ortak bir dış folyo ile sarıldığı **çift kat ekranlama (F/FTP)** mimarisine sahiptir. Bu üstün koruma yapısı, elektromanyetik parazitleri (EMI) tamamen engellerken kablodan dışarı sızan ışımayı minimize eder, gürültü bağışıklığını maksimuma çıkarır ve kusursuz bir Elektro Manyetik Uyumluluk (EMC) sunar. 100 Ohm empedansta çalışan yatay yapısal kablolama sistemleri için geliştirilen bu seri; ANSI/TIA/568-C.2, IEC 61156-5 (ISO/IEC-11801 2. Versiyon) ve CENELEC EN 50288-5 standartlarının gereksinimlerinin çok üzerinde bir performans sergiler. Halojensiz LS0H (Halogen Free) alev geciktirmeli dış kılıfı sayesinde yangın anında zehirli gaz salınımını ihmal edilebilir düzeye indirerek güvenli bir kullanım sağlar. Benzersiz Century™ Ömür Boyu Garanti ve DoubleSafe™ Kalite Güvence Programı güvencesindedir.

Ürünümüz 500 Metre Makara (H06-F0442-DP) Çift Kat Folyolu / Tam Ekranlı olarak satılmaktadır. Veri güvenliğinin ve sinyal kararlılığının en üst düzeyde olması gereken sistem odaları, askeri projeler, hastaneler ve endüstriyel tesisler için mükemmel bir çözümdür. (Projenizin ihtiyacına göre serideki diğer alternatif 1000m makara seçenekleri ile Siamese Fig-8 ikiz kablo modelleri açıklamada listelenmiştir.)

Teknik Yapı

• Çift Kat Güçlü Ekranlama (F/FTP):
  • İç Ekranlama: Folyo yüzü dış kısma bakacak şekilde yerleştirilmiş, %100 bireysel koruma sağlayan şerit alüminyum per folyoları.
  • Dış Ekranlama: Tüm perleri bir arada saran, folyo yüzü dış kısma bakacak şekilde yerleştirilmiş %100 korumalı ortak polyester-alüminyum dış folyo bant.
• Topraklama (Drain) Teli: Kesintisiz koruma ve kolay sonlandırma sağlayan katı, 24 AWG (0.51 mm) kalay kaplı tavlanmış bakır iletken.
• Temel İletken: Katı, 23AWG, tavlı çıplak bakır (Solid Bare Copper)
• İzolasyon: Polyolefin
• Büküm Yapısı: 4 adet renk kodlu bükümlü perler (8 izole iletken), perler arasındaki sinyal gecikmesini minimize eden benzersiz per yayma dizaynı ile yıldız şeklinde bir seperatör etrafında kablolanmış ve kılıflanmıştır. (Fig-8 kablolarda 16 izole iletken, 8 per halindedir.)
• Renk Kodları: Mavi x Beyaz, Turuncu x Beyaz, Yeşil x Beyaz, Kahverengi x Beyaz (Net ve kolay ayırt edilebilen yapı).
• Dış Kılıf Yapısı: LS0H (Halogen free) alev geciktirmeli bileşen.
• Standart Dış Kılıf Rengi: Açık Gri RAL 7035 (İstenirse diğer renkler mevcuttur.)

Uygulama Alanları & Desteklenen Protokoller

HCS DataLink 250 F/FTP üstün korumalı yatay kablolar, ilgili tüm LAN uygulamalarını aşağıdaki protokoller de dahil olmak üzere tamamen desteklemektedir:

• 1000BASE-T Gigabit Ethernet & 10BASE-T Ethernet bağlantıları
• 100BASE-T Fast Ethernet, 100BASE-T2, 100BASE-T4 ve 100BASE-TX
• ATM 155, ATM 52, ATM 25 ve TP-PMD
• Token Ring 4 Mbps, 16 Mbps ve 100 Mbps
• Broadband ve Baseband Video
• ISDN Basic ve Primary Access
• 1BASE-5 Starlan ve ISALAN
• ITU V.21 ve X.11

Mekanik ve Çevresel Özellikler

• Çekme Kuvveti: Maksimum 50 N/mm²
• Bükülme Yarıçapı (Kurulum / Kısa Dönem): 8 x Kablo Dış Çapı (mm)
• Bükülme Yarıçapı (Kullanım / Uzun Dönem): 4 x Kablo Dış Çapı (mm)
• Depolama Sıcaklığı: -20°C ~ +80°C
• Çalışma Sıcaklığı: -20°C ~ +60°C
• Kurulum (Enstelasyon) Sıcaklığı: 0°C ~ +50°C
• Alev Testi Standartları: IEC 60332-1, IEC 60332-3-24 veya IEC 60332-3-25 (Kılıf türüne göre)
• İletken Kesiti Testi: UL 444 standartlarına uygundur.

Performans ve Avantajlar

• %100 Tek Tek Test: Sevkiyat öncesi her makara veya kutu kablo tek tek test edilerek en üst düzey kalite güvencesi sunulur.
• Maksimum Sinyal Hızı (NVP %78-80): Üstün yalıtım tasarımı sayesinde veri iletim hızını optimize eder ve zayıflamayı en aza indirir.
• Yüksek ACR Değerleri: Çift katlı folyo yapısı, parazit kaynaklı veri kayıplarını sıfıra yaklaştırarak kararlı bir ağ hattı kurar.
• Pürüzsüz ve Rijit Dış Kılıf: Kablonun makarasından kolay, hızlı ve hasarsız bir şekilde çekilmesini ve kurulmasını sağlar.

Elektriksel Özellikler

• Empedans Karakteristiği: 100±6 Ohm @ 1-250 MHz
• Direnç Dengesizliği: %2 maks.
• Kapasitans: 45 pF/m nom. @ 1 KHz
• Kapasitans Dengesizliği (Toprağa Göre): 1500 pF/Km maks. @ 1 KHz
• Voltaj: 72 Vdc maks.
• Dielektrik Kuvvet: 1500 Volt / 1 dakika min rms
• Sinyal İletim Süresi (Prop. Delay): 514 + 36/f¹/² nS/100m maks @ 1-250 MHz
• İzolasyon Direnci: 500 MegaOhm•Km min. @ 500 Vdc
• Birleşim Zayıflaması: 30-100 MHz arası min 85 dB | 100-250 MHz arası 85-20Log(f/100)
• Transfer Empedansı: 1-10 MHz arası maks 10 mOhm/m | 30 MHz frekansta maks 30 mOhm/m

İletim Değerleri (Transmission Values)

* NS: Standart dışı / Belirtilmemiş değerler. Tablodaki tüm elektriksel iletim değerleri 1-250 MHz frekans aralığını tam uyumlulukla desteklemektedir.

Fiziksel Özellikler (H06-F0442-DP - 500m Odaklı Ürün)

• HCS Ürün Kodu: H06-F0442-DP
• Dış Çap (Çift Kat Ekranlı Kompakt Gövde): 7.3 mm
• Ağırlık: 50 kg/km
• Kalorifik Değer: 605 kj/m
• Paketleme: 500m Makaralı Tambur

Paketleme, İşaretleme ve İzlenebilirlik

• Kablo üzerinde standart olarak HCS Ürün kodu, kablo tanımlaması, çift kat folyo ekran türü, metraj bilgisi ve parti numarası yazılıdır.
• Aşağı Doğru Azalan Metraj Bilgisi: Kolay stok takibi ve makarada kalan tam ekranlı kablo miktarının sahada anlık takibini sağlar.
• Parti Numarası Takibi: Metraj satırındaki parti kodu üzerinden orijinal fabrika test sonuçlarına HCS merkezi veri tabanından anında ulaşılabilir.

Tüm Seri Ürün Seçim Tablosu (F/FTP Çift Kat Ekranlı Seri)

Projenizde farklı metraj, kılıf veya ikiz kablo mimarisi gerekirse, HCS DataLink 250 F/FTP ürün ailesinin tam listesi aşağıdaki gibidir:

* Siamese (Fig-8) Notu: İki özdeş 4 perli kablonun "fermuar" mimarisiyle birleşimidir. Dış kılıf üzerindeki özel çıkıntı, sonlandırma yapılırken doğru tarafın kolayca ayrıştırılabilmesini sağlar.

Standartlar ve Onaylar

• ANSI/TIA/568-C.2
• IEC 61156-5 (ISO/IEC-11801 2. Versiyon)
• CENELEC EN 50288-5
• Halojen Miktarı: LS0H kablolarda ihmal edilebilir düzeydedir.

Fiber4u olarak, yüksek performanslı çift kat parazit korumalı ağ kablolarımız ve HCS Century™ Ömür Boyu Garanti desteğiyle profesyonel çözümler sunuyoruz. Projelerinize özel fiyat ve teknik destek için bizimle iletişime geçebilirsiniz.
