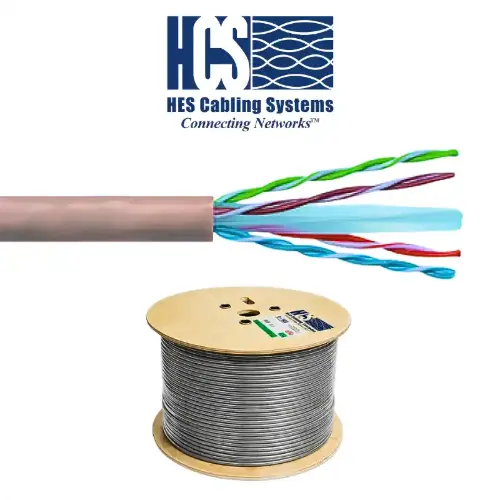

HCS 2x(4x2x23#) CAT 6 U/UTP LS0H Gri

HCS DataLink 250 Twin U/UTP CAT-6 250 MHz LS0H Siamese Data - Network Kablosu (1000m Makara FIG-8)

Datasheet için Tıklayınız

HCS DataLink 250 Siamese (FIG-8) U/UTP CAT-6 LS0H Kablo, iki özdeş 4 perli kablonun "fermuar" şeklinde birleştirilmesiyle imal edilmiştir. 100 Ohm empedansta çalışan yatay yapısal kablolama sistemleri için uluslararası ANSI/TIA/568-C.2 ve IEC 61156-5 standartlarının gereksinimlerinin çok üzerinde çift katlı bir veri iletim performansı sunar. Halojensiz LS0H (Halogen Free) alev geciktirmeli dış kılıfı sayesinde yangın anında zehirli gaz salınımını ihmal edilebilir düzeye indirerek güvenli bir kullanım sağlar. Üstün per dengesi sayesinde dışarı sızan ışımayı minimize eder ve gürültü bağışıklığını maksimuma çıkararak kusursuz bir Elektro Manyetik Uyumluluk (EMC) sunar. Benzersiz Century™ Ömür Boyu Garanti ve DoubleSafe™ Kalite Güvence Programı ile korunan bu ikiz kablo, yüksek yoğunluklu ağ projelerinin vazgeçilmezidir.

Ürünümüz 2x(4x2x23#) 1000 Metre Makara (H06-F0804-DM) FIG-8 yapısında satılmaktadır. Kablolardan bir tanesinin dış kılıfı üzerinde yer alan özel çıkıntı (rib), sonlandırma yapılırken hatların karıştırılmamasını ve doğru tarafta sonlandırılmasını sağlar. (Projenizin ihtiyacına göre serideki diğer alternatif paketleme, kılıf ve tekli kablo modelleri açıklamada listelenmiştir.)

Teknik Yapı

• İletken: Katı, 23AWG, tavlı çıplak bakır (Solid Bare Copper)
• İzolasyon: Polyolefin
• Büküm & Per Yapısı: Toplam 16 izole iletken, 8 per halinde (İki adet 4 perli yapının fermuar şeklinde birleşimi). Perler arasındaki sinyal gecikmesini minimize eden benzersiz per yayma dizaynı ile yıldız şeklinde bir seperatör etrafında kablolanmış ve kılıflanmıştır.
• Renk Kodları: Mavi x Beyaz/Mavi, Turuncu x Beyaz/Turuncu, Yeşil x Beyaz/Yeşil, Kahverengi x Beyaz/Kahverengi (Kolayca ayrıştırılabilen yapı sonlandırmayı kolaylaştırır.)
• Ekranlama/Folyo: U/UTP (Şeffaf bant kaplama yok, folyo yok, topraklama teli yok.)
• Dış Kılıf: LS0H (Halogen free) alev geciktirmeli bileşen.
• Dış Kılıf Rengi: Standart Açık Gri RAL 7035 (İstenirse diğer renkler mevcuttur.)

Uygulama Alanları & Desteklenen Protokoller

HCS DataLink 250 U/UTP yatay kablolar, ilgili tüm LAN uygulamalarını aşağıdaki protokoller de dahil olmak üzere tamamen desteklemektedir:

• 1000BASE-T Gigabit Ethernet & 10BASE-T Ethernet bağlantıları
• 100BASE-T Fast Ethernet, 100BASE-T2, 100BASE-T4 ve 100BASE-TX
• ATM 155, ATM 52, ATM 25 ve TP-PMD
• Token Ring 4 Mbps, 16 Mbps ve 100 Mbps
• Broadband ve Baseband Video
• ISDN Basic ve Primary Access
• 1BASE-5 Starlan ve ISALAN
• ITU V.21 ve X.11

Mekanik ve Çevresel Özellikler

• Çekme Kuvveti: Maksimum 50 N/mm²
• Bükülme Yarıçapı (Kurulum / Kısa Dönem): 8 x Kablo Dış Çapı (mm)
• Bükülme Yarıçapı (Kullanım / Uzun Dönem): 4 x Kablo Dış Çapı (mm)
• Depolama Sıcaklığı: -20°C ~ +80°C
• Çalışma Sıcaklığı: -20°C ~ +60°C
• Kurulum (Enstelasyon) Sıcaklığı: 0°C ~ +50°C
• Alev Testi Standartları: IEC 60332-1, IEC 60332-3-24 veya IEC 60332-3-25
• İletken Kesiti Testi: UL 444 standartlarına uygundur.

Performans ve Avantajlar

• %100 Tek Tek Test: Sevkiyat öncesi her makara veya kutu kablo tek tek test edilerek en üst düzey kalite güvencesi sunulur.
• Yüksek ACR Değerleri: Tüm uygulamalarda en düşük veri kayıp oranını ve kararlı iletimi garanti eder.
• Pürüzsüz ve Rijit Dış Kılıf: Kablonun kutusundan veya makarasından kolay, hızlı ve hasarsız bir şekilde çekilmesini sağlar.
• DoubleSafe™ Programı: Ürün iade oranını minimize eden çift aşamalı güvenlik kontrolü uygulanır.

Fiziksel Özellikler (H06-F0804-DM - 1000m FIG-8 Odaklı Ürün)

• HCS Ürün Kodu: H06-F0804-DM
• Dış Çap (Boyutlar): 5.6 x 11.3 mm
• Ağırlık: 72 kg/km
• Kalorifik Değer: 1190 kj/m
• Paketleme: 1000m Güçlendirilmiş Büyük Makara

Paketleme, İşaretleme ve İzlenebilirlik

• Kablo üzerinde standart olarak HCS Ürün kodu, kablo tanımlaması, metraj bilgisi ve parti numarası sürekli olarak yazılıdır.
• Aşağı Doğru Azalan Ardışık Metraj: Kolay stok takibi sağlar ve makarada kalan kablo miktarının anında görülmesine yardımcı olur.
• Parti Numarası Takibi: Metraj bilgisinde yer alan parti numarası sayesinde kablonun fabrikadaki orijinal test sonuçlarına HCS veri tabanından anında ulaşılabilir.

Tüm Seri Ürün Seçim Tablosu

Projenizde alternatif metraj veya kılıf tipi gerekirse, HCS DataLink 250 ürün ailesinin tam listesi aşağıdaki gibidir:

Standartlar ve Onaylar

• ANSI/TIA/568-C.2
• IEC 61156-5 (ISO/IEC-11801 2. Versiyon)
• CENELEC EN 50288-5

Fiber4u olarak, yüksek performanslı iç mekan ağ kablolarımız ve HCS Century™ Ömür Boyu Garanti desteğiyle profesyonel çözümler sunuyoruz. Projelerinize özel fiyat ve teknik destek için bizimle iletişime geçebilirsiniz.
