HCS 2x(4x2x23#) CAT 6 F/UTP LS0H Gri

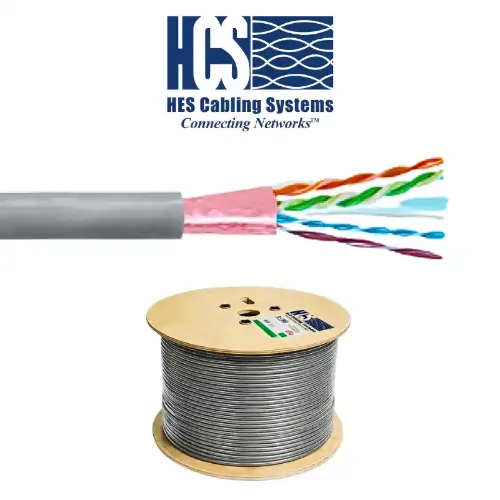

HCS DataLink 250 Twin F/UTP CAT-6 250 MHz 23 AWG Folyolu Siamese Data - Network Kablosu (500m Makara FIG-8)

Datasheet için Tıklayınız

HCS DataLink 250 Siamese (FIG-8) F/UTP CAT-6 LS0H Kablo, elektromanyetik parazitlerin (EMI) yoğun olduğu ortamlarda çift katlı ve kesintisiz veri iletimi sağlamak amacıyla iki özdeş 4 perli kablonun "fermuar" şeklinde birleştirilmesiyle imal edilmiştir. 100 Ohm empedansta çalışan yatay yapısal kablolama sistemleri için geliştirilen bu ekranlı seri; ANSI/TIA/568-C.2, IEC 61156-5 (ISO/IEC-11801 2. Versiyon) ve CENELEC EN 50288-5 standartlarının gereksinimlerinin çok üzerinde bir performans sunar. Halojensiz LS0H (Halogen Free) alev geciktirmeli dış kılıfı sayesinde yangın anında zehirli gaz salınımını ihmal edilebilir düzeye indirerek güvenli bir kullanım sağlar. Üstün per dengesi ve transfer empedansı kontrolü sayesinde dışarı sızan ışımayı minimize ederken gürültü bağışıklığını maksimuma çıkarır ve mükemmel Elektro Manyetik Uyumluluk (EMC) sunar. Benzersiz Century™ Ömür Boyu Garanti ve DoubleSafe™ Kalite Güvence Programı ile korunan bu ikiz kablo, yüksek yoğunluklu veri hatlarının vazgeçilmezidir.

Ürünümüz 2x(4x2x23#) 500 Metre Makara (H06-F0814-DP) FIG-8 yapısında satılmaktadır. Kablolardan bir tanesinin dış kılıfı üzerinde yer alan özel çıkıntı (rib), sonlandırma yapılırken hatların karıştırılmamasını ve doğru tarafta sonlandırılmasını sağlar. (Projenizin ihtiyacına göre serideki diğer alternatif 305m, 1000m makara seçenekleri ile PVC kılıflı modelleri açıklamada listelenmiştir.)

Teknik Yapı

• Twin / Siamese (Fig-8) Yapısı: İki adet 4 perli yapının fermuar şeklinde birleşimiyle toplam 16 izole iletken (8 per) içerir. Dış kılıftaki özel çıkıntı hat takibini kolaylaştırır.
• Ekranlama ve %100 Koruma: Folyo yüzü iç kısma bakacak şekilde yerleştirilmiş şerit alüminyum folyo ve altında %100 kaplama sağlayan koruyucu plastik bant.
• Topraklama (Drain) Teli: Folyonun hemen altında yer alan, kolay sonlandırma ve topraklama sağlayan 24 AWG kalay kaplı bakır iletken.
• Temel İletken: Katı, 23AWG, tavlı çıplak bakır (Solid Bare Copper)
• İzolasyon: Polyolefin
• Büküm & Per Yapısı: Renk kodlu bükümlü perler, sinyal gecikmesini minimize eden benzersiz per yayma dizaynı ile yıldız şeklinde bir seperatör etrafında kablolanmış, plastik bant ve alüminyum folyo ile kaplanarak kılıflanmıştır.
• Renk Kodları: Mavi x Beyaz/Mavi, Turuncu x Beyaz/Turuncu, Yeşil x Beyaz/Yeşil, Kahverengi x Beyaz/Kahverengi (Kolayca ayrıştırılabilen yapı sonlandırmayı kolaylaştırır.)
• Dış Kılıf: LS0H (Halogen free) alev geciktirmeli bileşen.
• Dış Kılıf Rengi: Standart Açık Gri RAL 7035 (İstenirse diğer renkler mevcuttur.)

Uygulama Alanları & Desteklenen Protokoller

HCS DataLink 250 F/UTP yatay kablolar, parazit korumalı yapısıyla ilgili tüm LAN uygulamalarını aşağıdaki protokoller de dahil olmak üzere tamamen desteklemektedir:

• 1000BASE-T Gigabit Ethernet & 10BASE-T Ethernet bağlantıları
• 100BASE-T Fast Ethernet, 100BASE-T2, 100BASE-T4 ve 100BASE-TX
• ATM 155, ATM 52, ATM 25 ve TP-PMD
• Token Ring 4 Mbps, 16 Mbps ve 100 Mbps
• Broadband ve Baseband Video
• ISDN Basic ve Primary Access
• 1BASE-5 Starlan ve ISALAN
• ITU V.21 ve X.11

Mekanik ve Çevresel Özellikler

• Çekme Kuvveti: Maksimum 50 N/mm²
• Bükülme Yarıçapı (Kurulum / Kısa Dönem): 8 x Kablo Dış Çapı (mm)
• Bükülme Yarıçapı (Kullanım / Uzun Dönem): 4 x Kablo Dış Çapı (mm)
• Depolama Sıcaklığı: -20°C ~ +80°C
• Çalışma Sıcaklığı: -20°C ~ +60°C
• Kurulum (Enstelasyon) Sıcaklığı: 0°C ~ +50°C
• Alev Testi Standartları: IEC 60332-1, IEC 60332-3-24 veya IEC 60332-3-25 (Ürün kodundaki F=0, F=C, F=D kırılımlarına göre)
• İletken Kesiti Testi: UL 444 standartlarına uygundur.

Performans ve Avantajlar

• %100 Tek Tek Test: Sevkiyat öncesi her makara veya kutu kablo tek tek test edilerek en üst düzey kalite güvencesi sunulur.
• Yüksek ACR Değerleri: Gelişmiş folyolu yapısı ve ikiz mimarisi ile yoğun veri geçişlerinde en düşük sinyal kayıp oranını garanti eder.
• Pürüzsüz ve Rijit Dış Kılıf: Kablonun makarasından kolay, hızlı ve hasarsız bir şekilde çekilmesini sağlar.
• DoubleSafe™ Programı: Ürün iade oranını minimize eden çift aşamalı güvenlik kontrolü uygulanır.

Elektriksel Özellikler

• Empedans Karakteristiği: 100±6 Ohm @ 1-250 MHz
• Direnç Dengesizliği: %2 maks.
• Kapasitans: 45 pF/m nom. @ 1 KHz
• Kapasitans Dengesizliği (Toprağa Göre): 1500 pF/Km maks. @ 1 KHz
• Voltaj: 72 Vdc maks.
• Dielektrik Kuvvet: 1500 Volt / 1 dakika min rms
• Sinyal Hızı (NVP): %67-69
• Sinyal İletim Süresi (Prop. Delay): 514 + 36/f¹/² nS/100m maks @ 1-250 MHz
• Perler Arası Sinyal Gecikmesi (Skew): 45 nS/100m maks @ 1-250 MHz
• İzolasyon Direnci: 500 MegaOhm•Km min. @ 500 Vdc
• Birleşim Zayıflaması: 30-100 MHz arası min 55 dB | 100-250 MHz arası 55-20Log(f/100)
• Transfer Empedansı: 1-10 MHz arası maks 10 mOhm/m | 30 MHz frekansta maks 30 mOhm/m

İletim Değerleri (Transmission Values)

* NS: Standart dışı / Belirtilmemiş veri. Tablo verileri 1-250 MHz frekans aralığını tam uyumlulukla desteklemektedir.

Fiziksel Özellikler (H06-F0814-DP - 500m FIG-8 Odaklı Ürün)

• HCS Ürün Kodu: H06-F0814-DP
• Dış Çap (Boyutlar): 8.0 x 16.1 mm
• Ağırlık: 116 kg/km
• Kalorifik Değer: 1190 kj/m
• Paketleme: 500m Güçlendirilmiş Makara

Paketleme, İşaretleme ve İzlenebilirlik

• Kablo üzerinde standart olarak HCS Ürün kodu, kablo tanımlaması, ekran türü, metraj bilgisi ve parti numarası sürekli olarak yazılıdır.
• Aşağı Doğru Azalan Ardışık Metraj: Kolay stok takibi sağlar ve makarada kalan ikiz kablo miktarının anında görülmesine yardımcı olur.
• Parti Numarası Takibi: Metraj bilgisinde yer alan parti numarası sayesinde kablonun fabrikadaki orijinal test sonuçlarına HCS veri tabanından anında ulaşılabilir.

Tüm Seri Ürün Seçim Tablosu (F/UTP Ekranlı Seri)

Projenizde alternatif metraj veya tekli/ikiz kablo gerekirse, HCS DataLink 250 F/UTP ürün ailesinin tam listesi aşağıdaki gibidir:

Standartlar ve Onaylar

• ANSI/TIA/568-C.2
• IEC 61156-5 (ISO/IEC-11801 2. Versiyon)
• CENELEC EN 50288-5
• Halojen Miktarı: LS0H kablolarda ihmal edilebilir düzeydedir.
