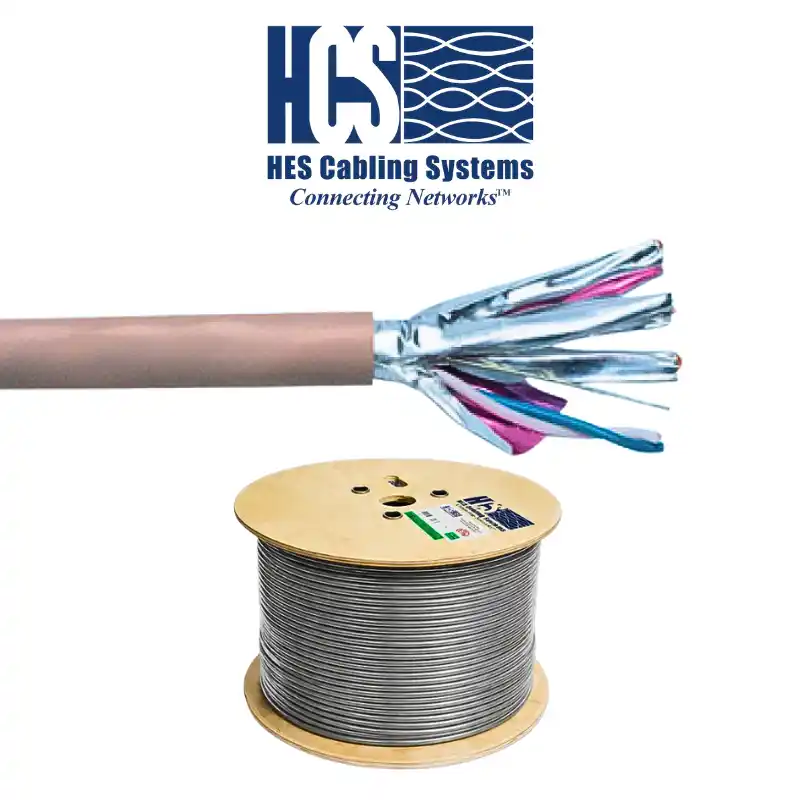

HCS 4x2x23# U/FTP CAT 6 LS0H Gri

HCS DataLink 250 U/FTP CAT-6 250 MHz 23 AWG Her Per Ayrı Folyolu LS0H Data - Network Kablosu (500m Makara)

Datasheet için Tıklayınız

HCS DataLink 250 U/FTP CAT-6 LS0H Kablo, her bir perinin (çiftinin) ayrı ayrı alüminyum folyo ile kaplandığı gelişmiş **U/FTP (PiMF)** mimarisi sayesinde perler arası crosstalk (sinyal etkileşimi) riskini sıfıra indirir. 100 Ohm empedansta çalışan yatay yapısal kablolama sistemleri için özel olarak üretilen bu seri; ANSI/TIA/568-C.2, IEC 61156-5 (ISO/IEC-11801 2. Versiyon) ve CENELEC EN 50288-5 standartlarının gereksinimlerinin çok üzerinde bir performans sunar. Halojensiz LS0H (Halogen Free) alev geciktirmeli dış kılıfı sayesinde yangın anında zehirli gaz salınımını ihmal edilebilir düzeye indirir. Oldukça yüksek per dengesi, %78-80 gibi üstün sinyal hızı (NVP) ve düşük gecikme (skew) değerleri ile en kararlı veri iletimini sağlarken, mükemmel Elektro Manyetik Uyumluluk (EMC) sunar. Benzersiz Century™ Ömür Boyu Garanti ve DoubleSafe™ Kalite Güvence Programı güvencesindedir.

Ürünümüz 500 Metre Makara (H06-F0432-DP) Her Per Ayrı Folyolu olarak satılmaktadır. (Projenizin ihtiyacına göre serideki diğer alternatif 1000m makara seçenekleri ile Siamese Fig-8 ikiz kablo modelleri açıklamada listelenmiştir.)

Teknik Yapı

• Her Per Ayrı Folyolu (U/FTP): Folyo yüzü dış kısma bakacak şekilde yerleştirilmiş şerit alüminyum folyo ile kaplı 4 adet bükümlü per (%100 bireysel per koruması).
• Genel Sargı: Folyolanmış perlerin bir arada durmasını sağlayan, ekstra %100 koruma özellikli polyester koruyucu şeffaf bant.
• Topraklama (Drain) Teli: Kolay ekranlama entegrasyonu sağlayan katı, 24 AWG (0.51 mm) kalay kaplı tavlanmış bakır iletken.
• Temel İletken: Katı, 23AWG, tavlı çıplak bakır (Solid Bare Copper)
• İzolasyon: Polyolefin
• Renk Kodları: Mavi x Beyaz, Turuncu x Beyaz, Yeşil x Beyaz, Kahverengi x Beyaz (Kolayca ayrıştırılabilen net renk kodlaması).
• Dış Kılıf: LS0H (Halogen free) alev geciktirmeli bileşen.
• Dış Kılıf Rengi: Standart Açık Gri RAL 7035 (İstenirse diğer renkler mevcuttur.)

Uygulama Alanları & Desteklenen Protokoller

HCS DataLink 250 U/FTP yüksek korumalı yatay kablolar, ilgili tüm LAN uygulamalarını aşağıdaki protokoller de dahil olmak üzere tamamen desteklemektedir:

• 1000BASE-T Gigabit Ethernet & 10BASE-T Ethernet bağlantıları
• 100BASE-T Fast Ethernet, 100BASE-T2, 100BASE-T4 ve 100BASE-TX
• ATM 155, ATM 52, ATM 25 ve TP-PMD
• Token Ring 4 Mbps, 16 Mbps ve 100 Mbps
• Broadband ve Baseband Video
• ISDN Basic ve Primary Access
• 1BASE-5 Starlan ve ISALAN
• ITU V.21 ve X.11

Mekanik ve Çevresel Özellikler

• Çekme Kuvveti: Maksimum 50 N/mm²
• Bükülme Yarıçapı (Kurulum / Kısa Dönem): 8 x Kablo Dış Çapı (mm)
• Bükülme Yarıçapı (Kullanım / Uzun Dönem): 4 x Kablo Dış Çapı (mm)
• Depolama Sıcaklığı: -20°C ~ +80°C
• Çalışma Sıcaklığı: -20°C ~ +60°C
• Kurulum (Enstelasyon) Sıcaklığı: 0°C ~ +50°C
• Alev Testi Standartları: IEC 60332-1, IEC 60332-3-24 veya IEC 60332-3-25 (Koda göre)
• İletken Kesiti Testi: UL 444 standartlarına uygundur.

Performans ve Avantajlar

• %100 Tek Tek Test: Sevkiyat öncesi her makara veya kutu kablo tek tek test edilerek en üst düzey kalite güvencesi sunulur.
• Yüksek Sinyal Hızı (NVP %78-80): Gelişmiş veri iletim hızı ve azaltılmış veri kayıp oranları.
• Minimum Sinyal Gecikmesi (Skew 25 nS): Perler arası sinyal gecikmesini minimize eden kusursuz per yayma dizaynı.
• Pürüzsüz ve Rijit Dış Kılıf: Kablonun makarasından kolay, hızlı ve hasarsız bir şekilde çekilmesini ve kanal kurulumunu sağlar.

Elektriksel Özellikler

• Empedans Karakteristiği: 100±6 Ohm @ 1-250 MHz
• Direnç Dengesizliği: %2 maks.
• Kapasitans: 45 pF/m nom. @ 1 KHz
• Kapasitans Dengesizliği (Toprağa Göre): 1500 pF/Km maks. @ 1 KHz
• Voltaj: 72 Vdc maks.
• Dielektrik Kuvvet: 1500 Volt / 1 dakika min rms
• Sinyal İletim Süresi (Prop. Delay): 514 + 36/f¹/² nS/100m maks @ 1-250 MHz
• Birleşim Zayıflaması: 30-100 MHz arası min 85 dB | 100-250 MHz arası 85-20Log(f/100)
• Transfer Empedansı: 1-10 MHz arası maks 10 mOhm/m | 30 MHz frekansta maks 30 mOhm/m

İletim Değerleri (Transmission Values)

* NS: Standart dışı / Belirtilmemiş değerler.

Fiziksel Özellikler (H06-F0432-DP - 500m Odaklı Ürün)

• HCS Ürün Kodu: H06-F0432-DP
• Dış Çap (Kompakt U/FTP Yapısı): 6.8 mm
• Ağırlık: 47 kg/km
• Kalorifik Değer: 605 kj/m
• Paketleme: 500m Makaralı Tambur

Paketleme, İşaretleme ve İzlenebilirlik

• Kablo üzerinde standart olarak HCS Ürün kodu, kablo tanımlaması, bireysel ekran türü, metraj bilgisi ve parti numarası yazılıdır.
• Aşağı Doğru Azalan Metraj Bilgisi: Kolay stok takibi ve makarada kalan kablo miktarının sahada anlık takibini sağlar.
• Parti Numarası Takibi: Metraj satırındaki parti kodu üzerinden orijinal fabrika test sonuçlarına veri tabanından anında ulaşılabilir.

Tüm Seri Ürün Seçim Tablosu (U/FTP Bireysel Folyolu Seri)

Projenizde farklı metraj, kılıf veya ikiz kablo mimarisi gerekirse, HCS DataLink 250 U/FTP ürün ailesinin tam listesi aşağıdaki gibidir:

* Siamese (Fig-8) Notu: İki özdeş 4 perli kablonun "fermuar" mimarisiyle birleşimidir. Dış kılıf üzerindeki özel çıkıntı (rib), sonlandırma yapılırken doğru tarafın kolayca ayrıştırılabilmesini sağlar.

Standartlar ve Onaylar

• ANSI/TIA/568-C.2
• IEC 61156-5 (ISO/IEC-11801 2. Versiyon)
• CENELEC EN 50288-5
• Halojen Miktarı: LS0H kablolarda ihmal edilebilir düzeydedir.
